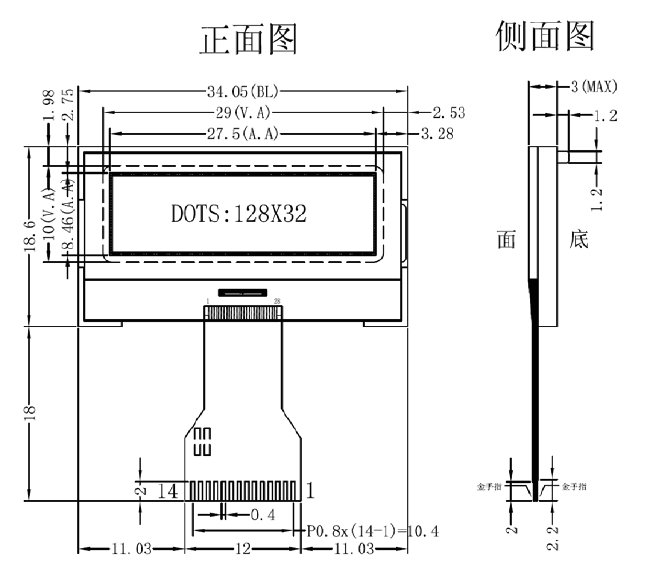

1.产品结构：

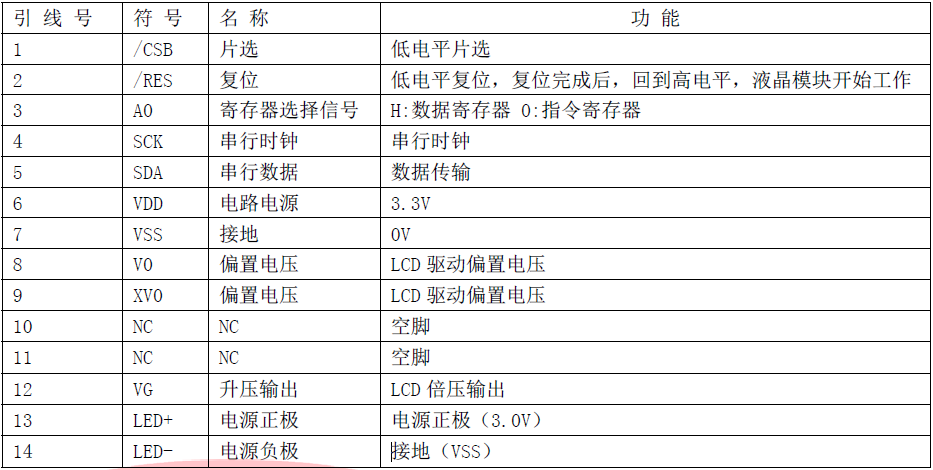

2.引脚功能：

3.产品特点：

1. 结构牢：焊接式 FPC，省去使用者购买连接座的成本
2.IC 采用矽创公司 ST7567,功能强大，稳定性好
3. 功耗低:10 - 100mW（不带背光 10mW,带背光不大于 100mW）;

4.显示内容:
      ● 128*32 点阵单色图片;

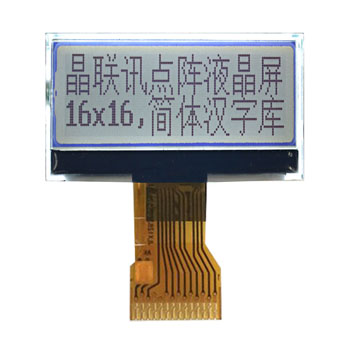

      ● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*2 行。按照 12*12 点阵汉字来计算可显示 10 字/行*2 行。

5.指令功能强。
6. 接口简单方便:采用串行接口。
7.工作温度:-20℃ - 70℃。

8.储存温度:-30℃ - 80℃。

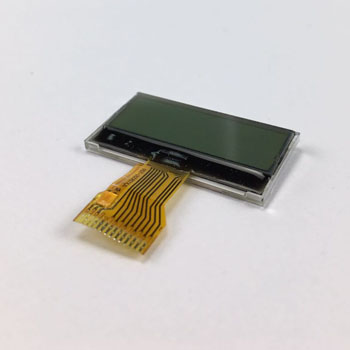

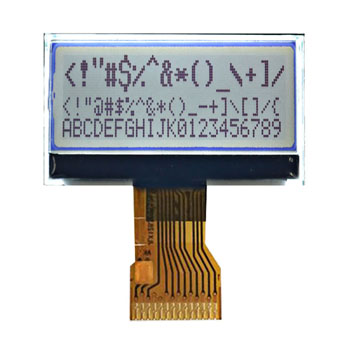

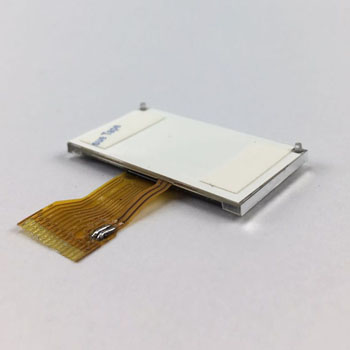

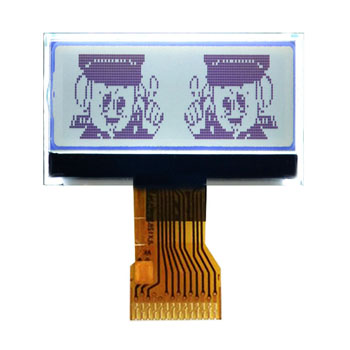

4.产品展示：

JLX12832G-520-BN（焊接式FPC）
