JLX256160G-681-PL(带大字库)
品名: 液晶模块

型号:JLX256160G-681-PL(带大字库)

点阵:256*160

外形尺寸:117.3*85.95*7.2mm

视窗尺寸:106.305*62mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256(驱动IC) +JLX-GB2312-3207(字库IC)


应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

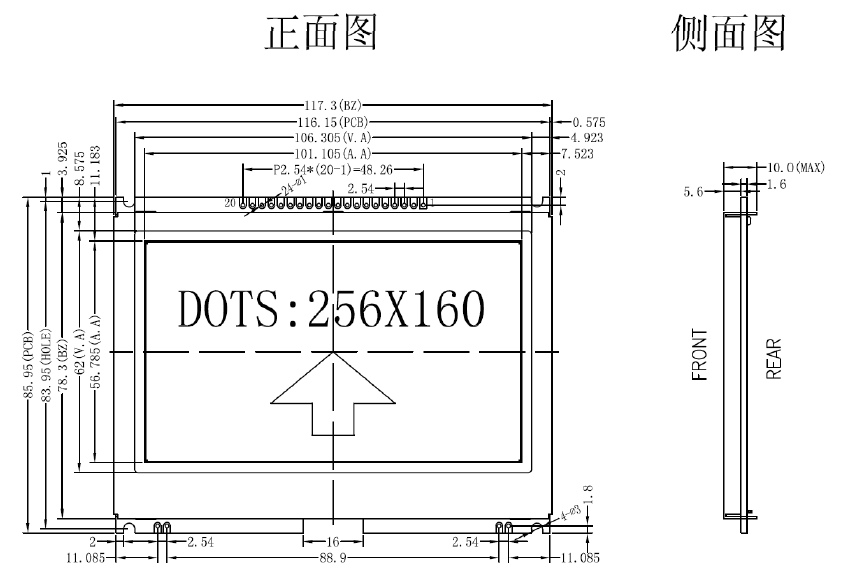

1.产品结构



2.引脚功能

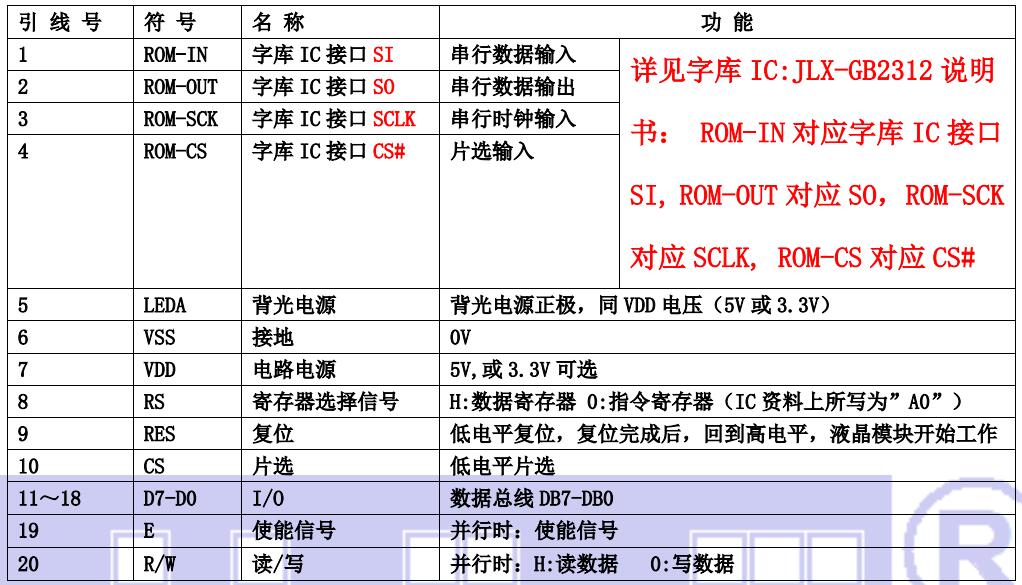

(1)并行时接口引脚功能

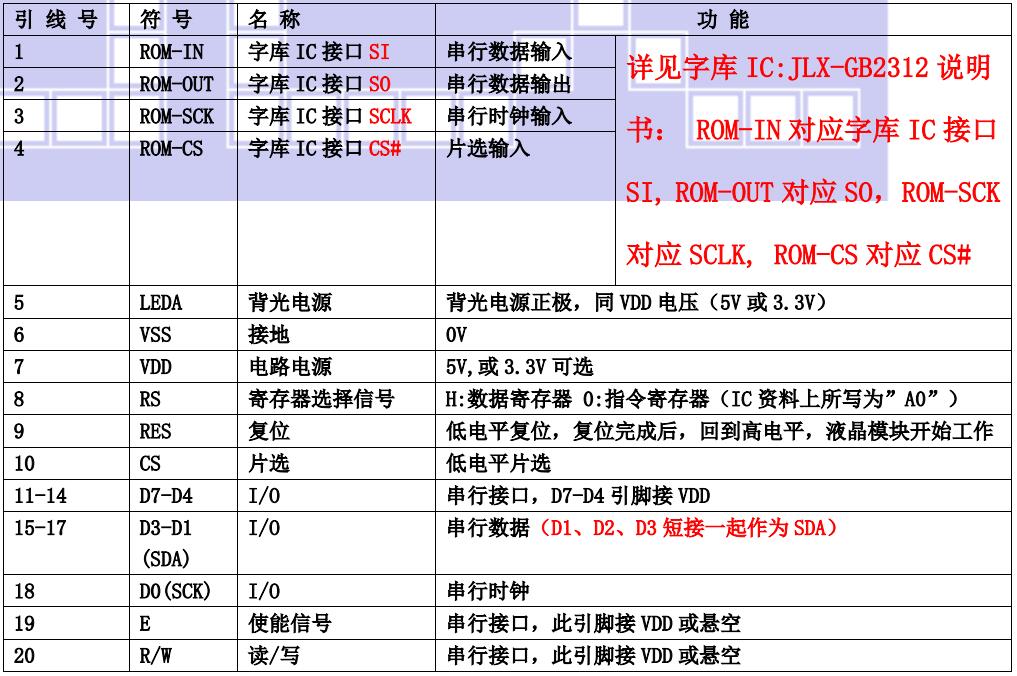

(2)四线串行时接口引脚功能

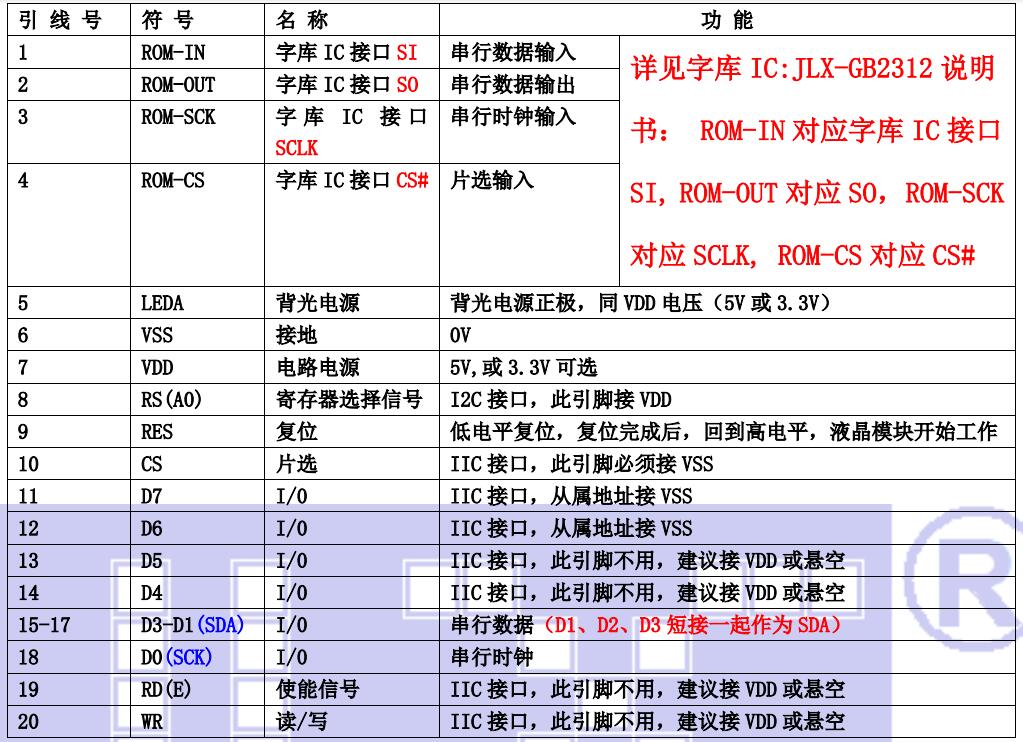

(3)I²C 总线时接口引脚功能



3.产品特点

1. 结构牢。
2.IC 采用矽创公司ST75256,功能强大,稳定性好
3. 功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口、并行接口,I2C 接口。
5. 工作温度宽:-20℃ - 70℃;
6. 储存温度宽:-30℃ - 80℃;
7. 显示内容:
●256*160 点阵单色或4 灰度级图片;
●或显示8 个×5 行32*32 点阵的汉字;
●或显示10 个×6 行24*24 点阵的汉字;
●或显示16 个×10 行16*16 点阵的汉字;
●或显示其他的ASCII 码等;

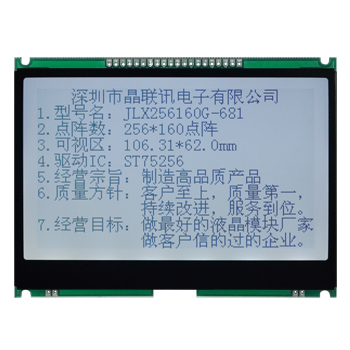

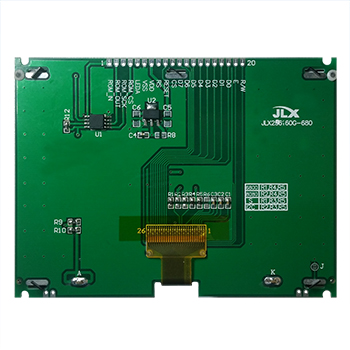

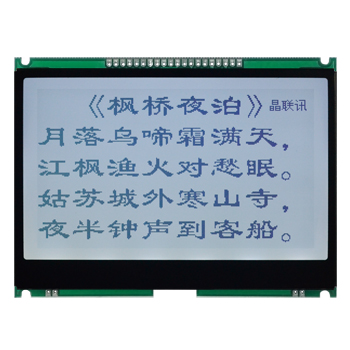

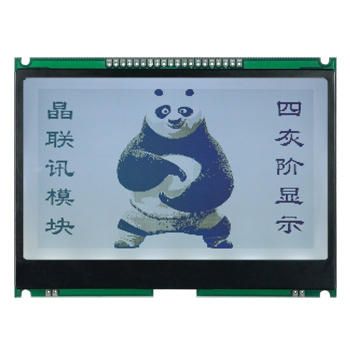

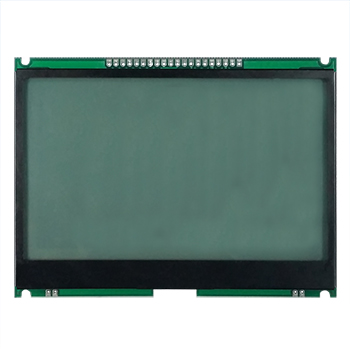

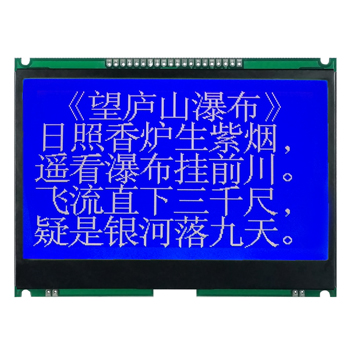

4.产品展示

JLX256160G-681-PL(带字库)
