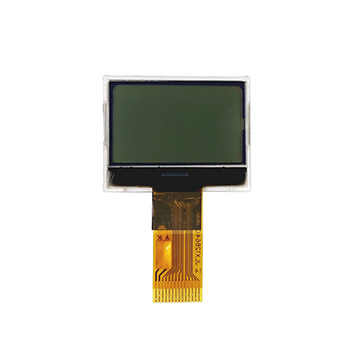

JLX12864G-185-BN（焊接式FPC）
品名： 液晶模块

型号：JLX12864G-185-BN（焊接式FPC）

点阵：128*64

外形尺寸：26.9*21.15*2.8mm

视窗尺寸：23.5*14mm

显示颜色： 白底黑字

IC: UC1701X

应用范围： 适用于各种仪器仪表，通信设备系统，环保系列，金融系列等
详情

1.产品结构：

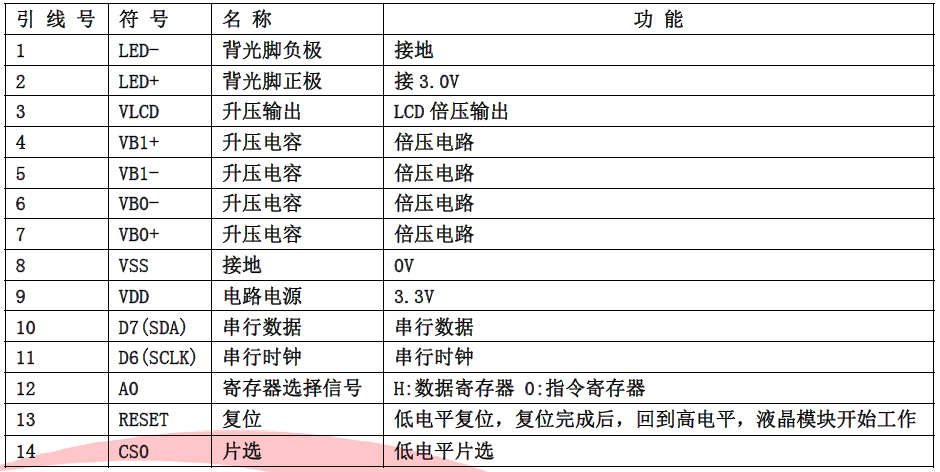

2.引脚功能：



3.产品特点：

1 结构牢：焊接式 FPC，背光带挡墙。
2 IC 采用 UC1701X,功能强大，稳定性好
3 功耗低: 不带背光 1mW（3.3V*0.3mA）,带背光不大于 150mW（3.3V*45mA）;
4 显示内容:
●128*64 点阵单色图片;
●可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8
字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。
5 指令功能强;
6 接口简单方便:采用 4 线 SPI 串行接口。
7 工作温度:0℃ - 50℃;存储温度：-10℃～ 60℃

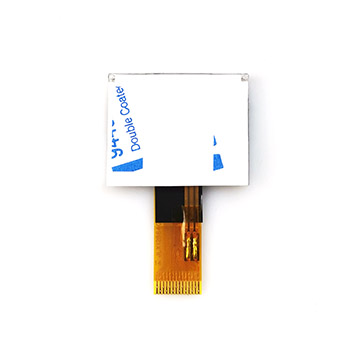

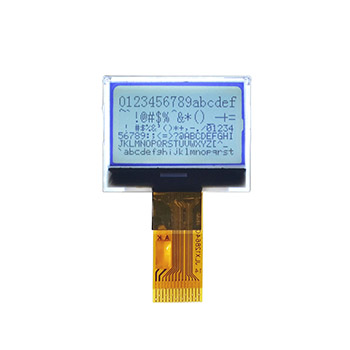

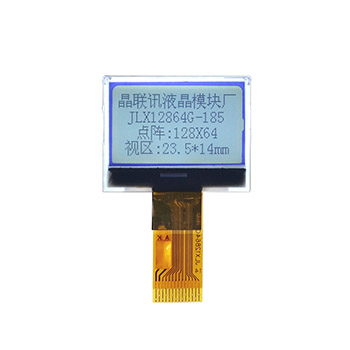

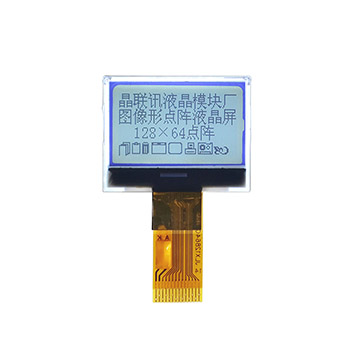

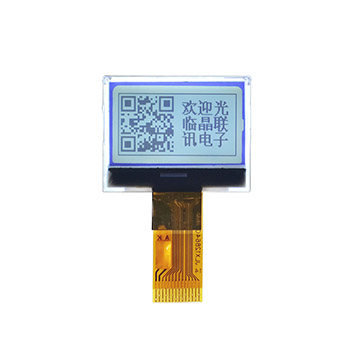

4.产品展示：



JLX12864G-185-BN（焊接式FPC）


上一个：JLX12864G-183-BN(插接式FPC)
下一个：JLX12864G-135-BN(焊接式FPC)
