JLX12864OLED-242-PC(带字库)
品名:液晶模块

型号:JLX12864OLED-242-PC(带字库)

点阵:128*64

外形尺寸:63.1*45*4.6mm

视窗尺寸:57.01*29.49mm

显示颜色: 黑底白字/黑底蓝字可选

IC: SSD1309(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统等
详情

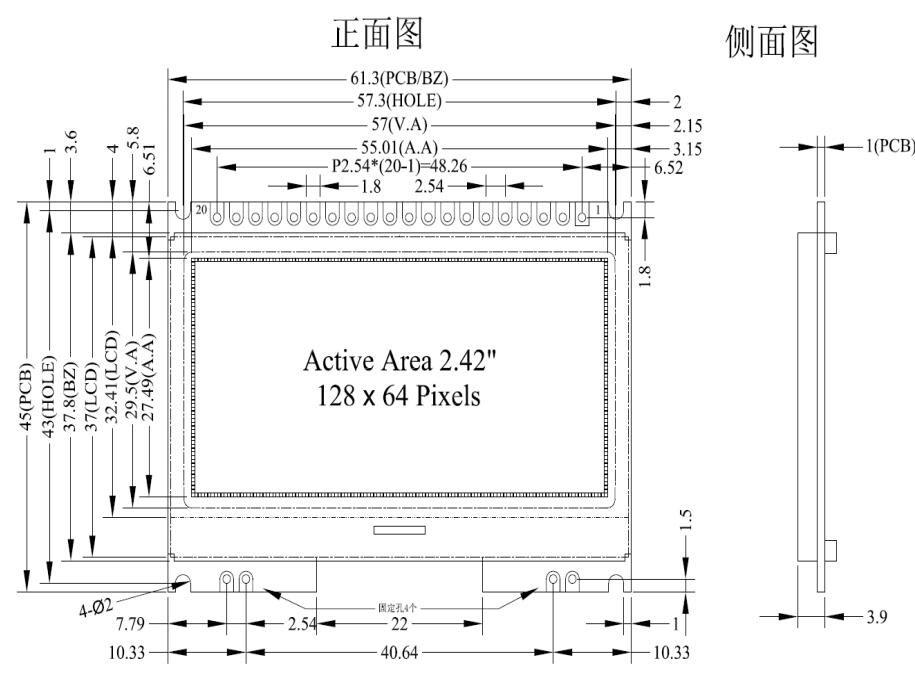

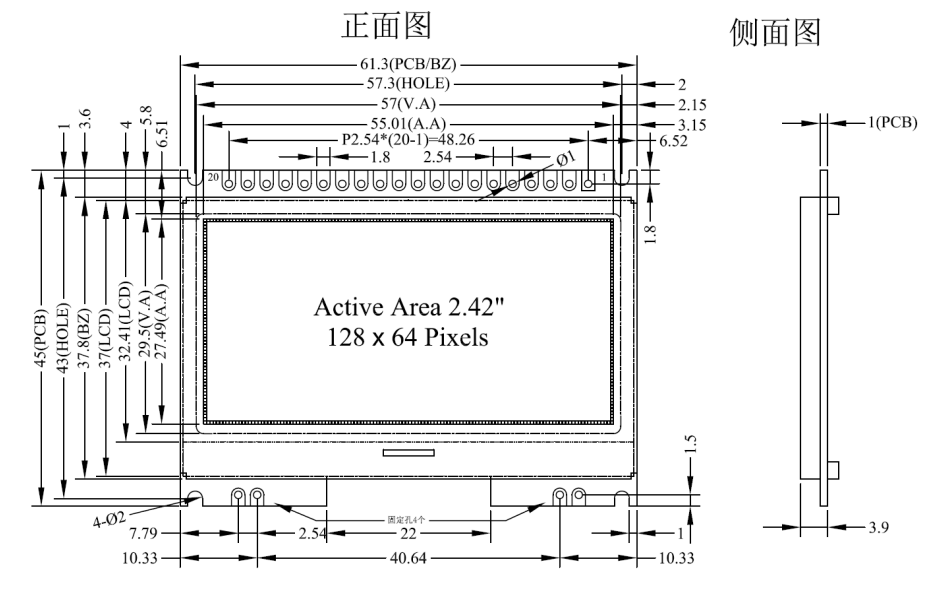

1.产品结构

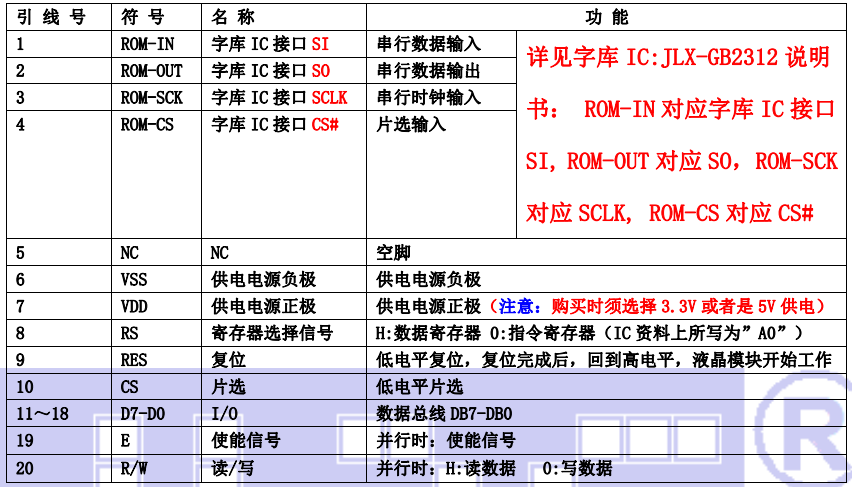

2.引脚功能

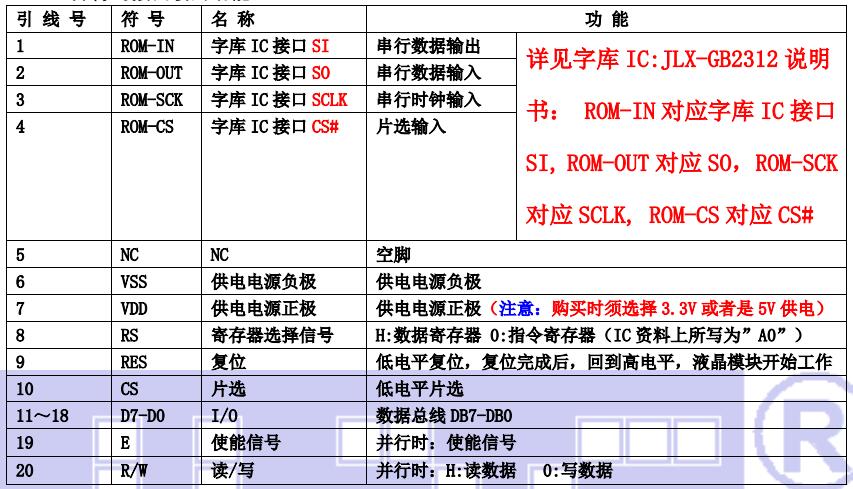

(1)模块的并行接口引脚功能

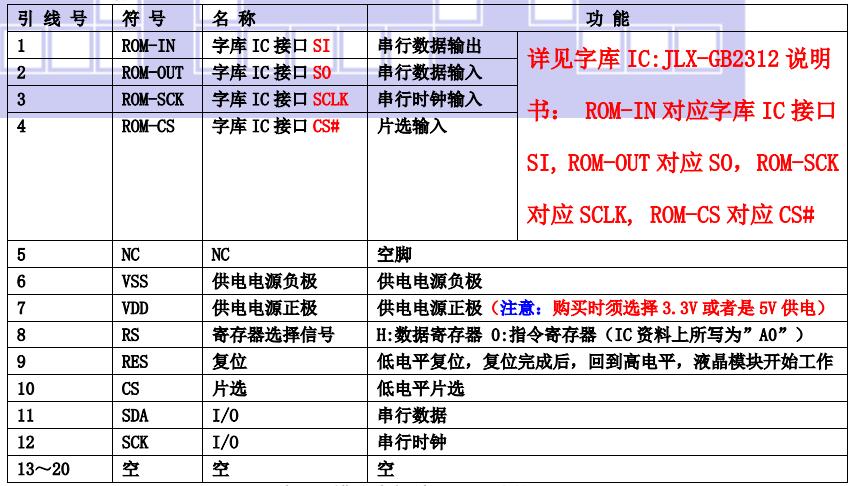

(2)模块的串行接口引脚功能

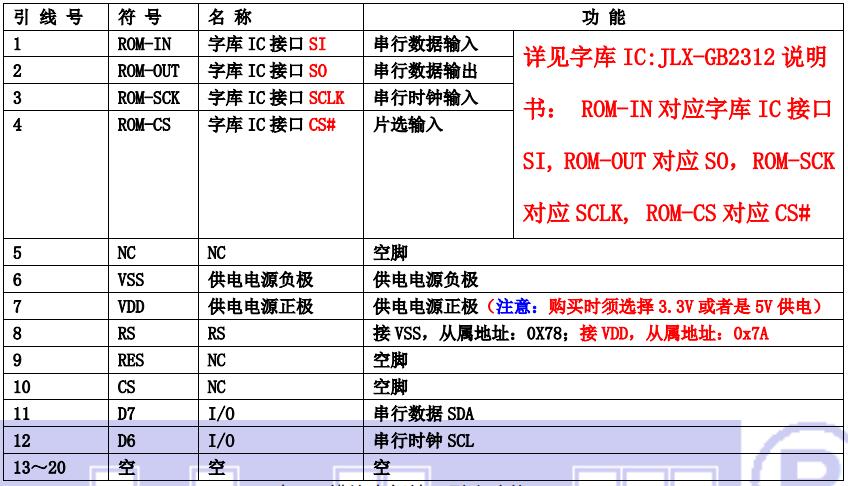

(3)模块的IIC 接口引脚功能



3.产品特点

1. 结构牢:焊接式FPC。
2.IC 采用SSD1309,功能强大,稳定性好
3. 功耗低。
4. 显示内容:
      ●128*64 点阵单色图片;
      ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6. 接口方式:并口,4 线SPI 串口,I2C 接口。

7.工作温度宽:-40℃ - 70℃;

8.储存温度宽:-40℃ - 85℃;

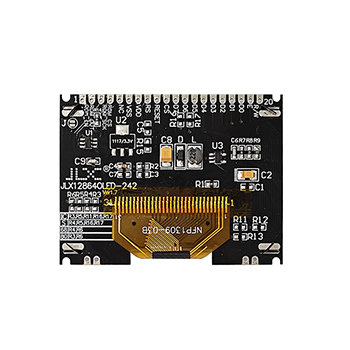

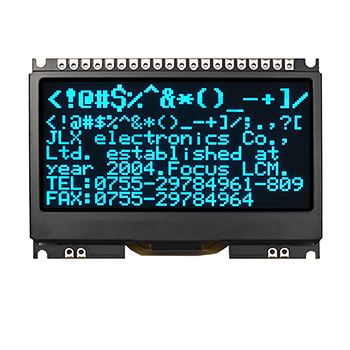

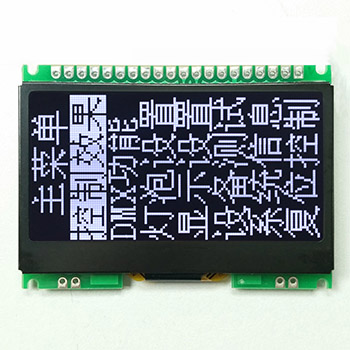

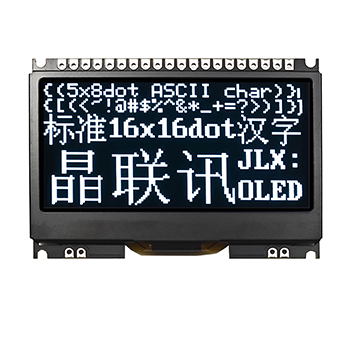

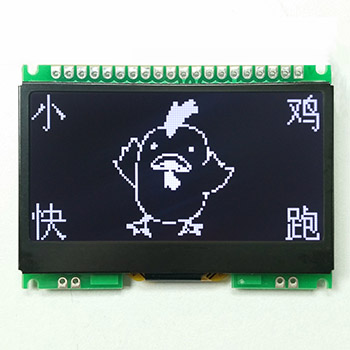

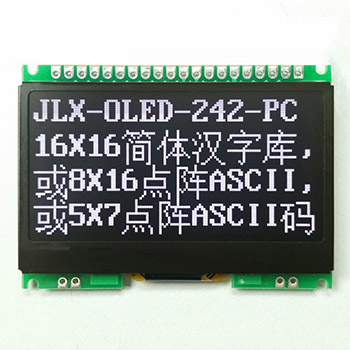

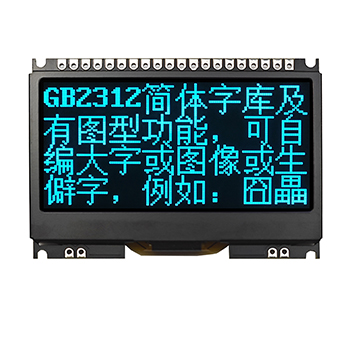

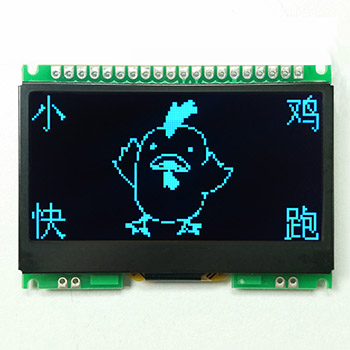

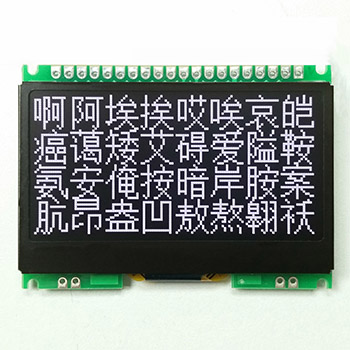

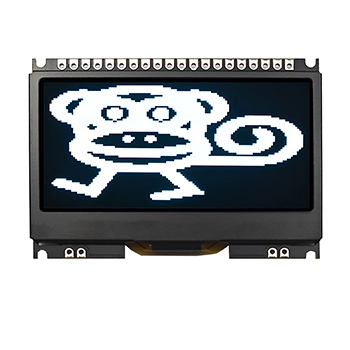

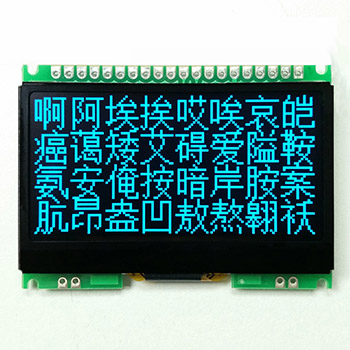

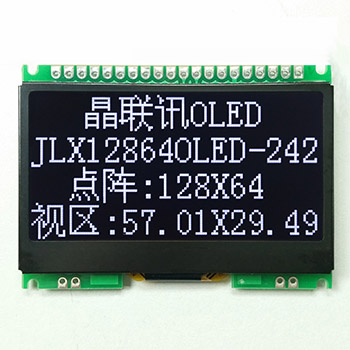

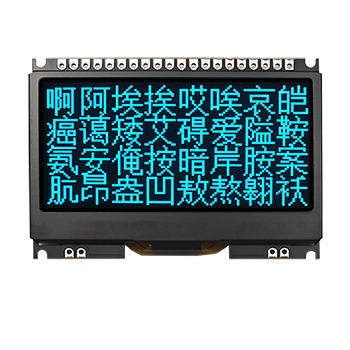

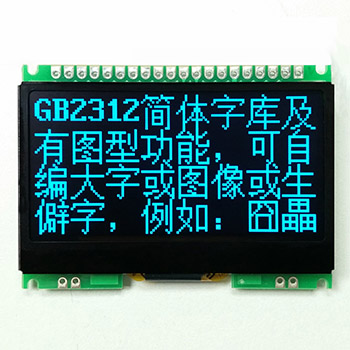

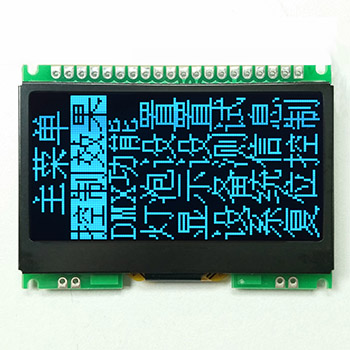

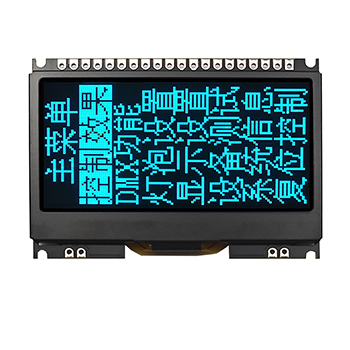

4.产品展示


JLX12864G-242-PC(带字库)
