JLX12832G-03703-BN(插接式FPC)
品名: 液晶模块

型号:JLX12832G-03703-BN(插接式FPC)

点阵:128*32

外形尺寸:67.7*29.7*4mm

视窗尺寸:62.16*17.14 mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7567

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等

详情

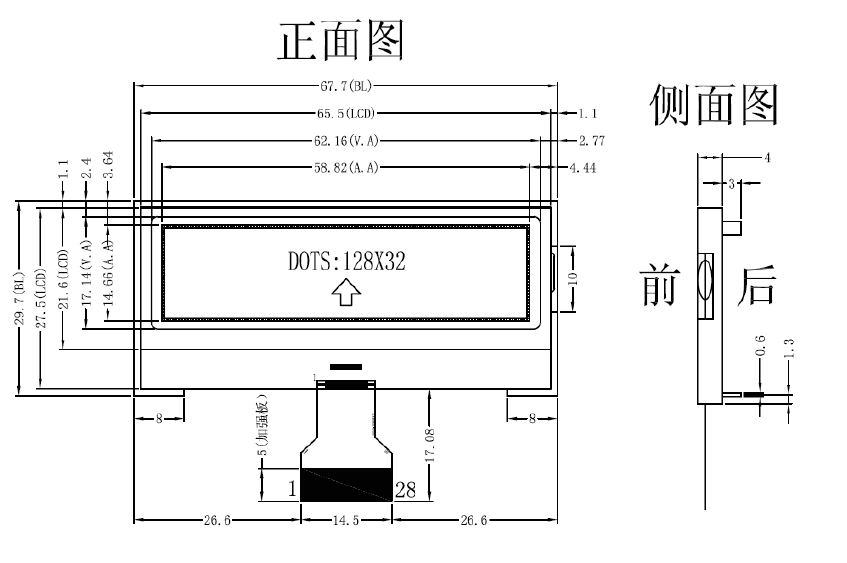

1.产品结构

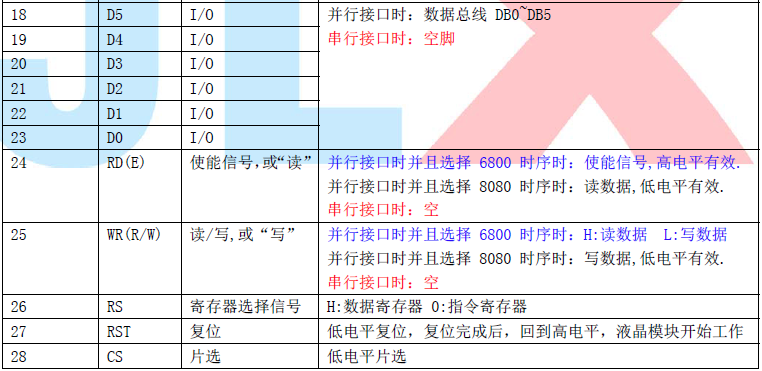

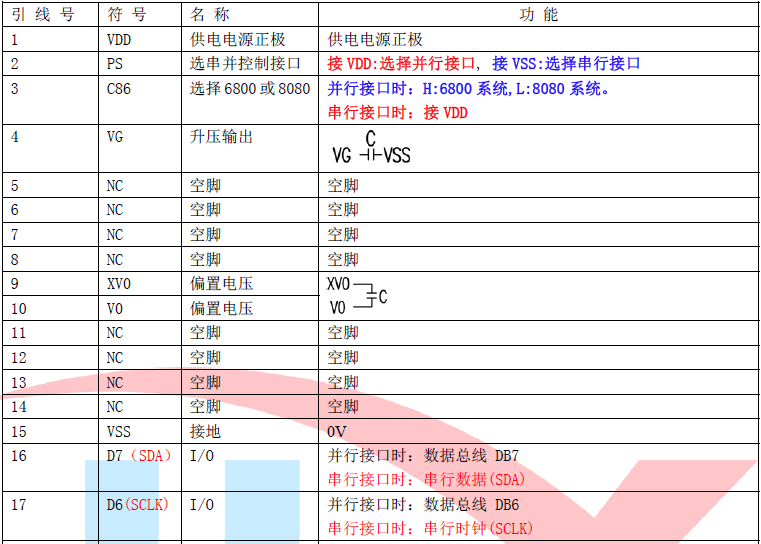

2.引脚功能




3.产品特点:

1. 结构牢:背光带有挡墙,插式 FPC。
2.IC 采用矽创公司 ST7567,功能强大,稳定性好
3. 功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于 100mW);

4. 显示内容:
     ● 128*32 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8字/行*2 行。按照 12*12 点阵汉字来计算可显示 10 字/行*2 行。

5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。

7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

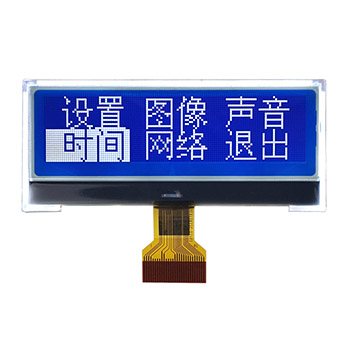

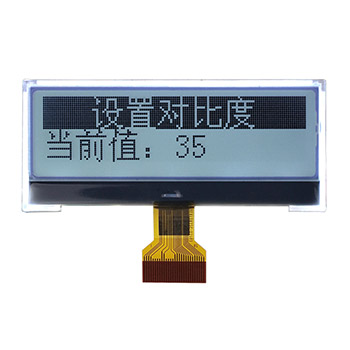

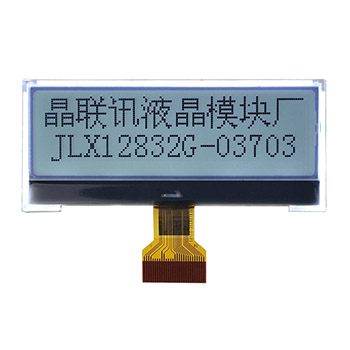

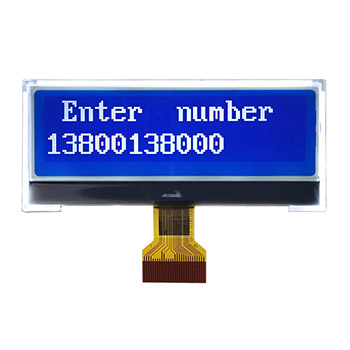

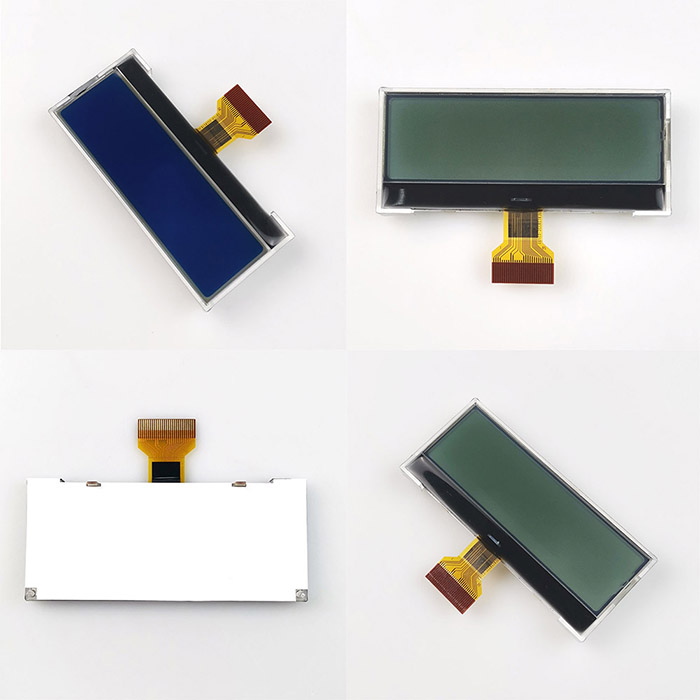

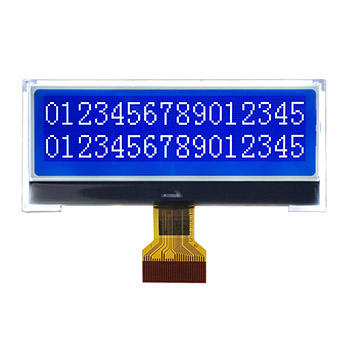

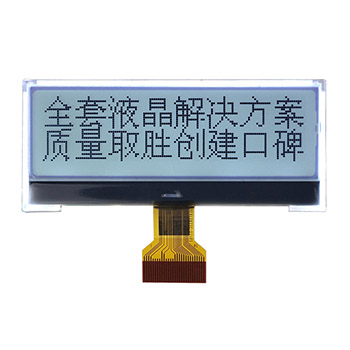

4.产品展示:

JLX12832G-03703-BN(插接式FPC)
