1.产品结构：

2.引脚定义：

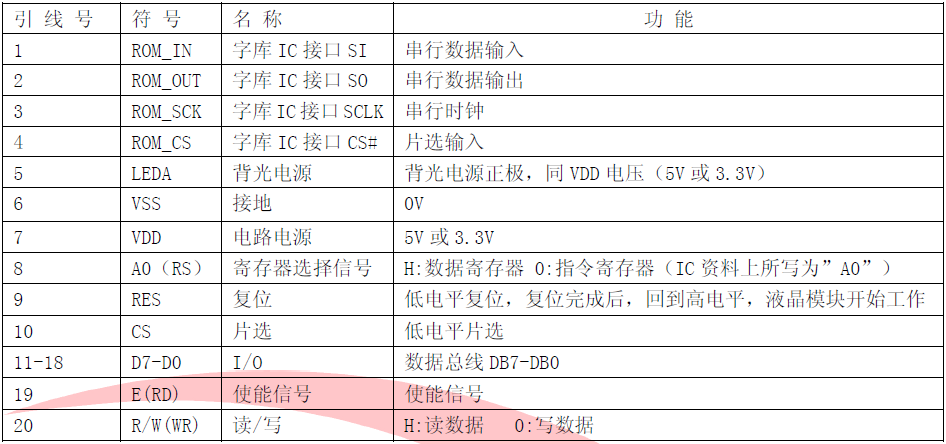

(1)并行时接口引脚功能

(2)串行时接口引脚功能

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式FPC。
2.IC 采用矽创公司ST7565R,功能强大，稳定性好
3. 功耗低: 1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于100mW）;
4. 显示内容:
     ●128*64 点阵单色图片;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6. 接口简单方便: 可采用4 线SPI 串口，或选择并口（6800 时序和8080 时序可选）。
7. 工作温度宽:-20℃ - 70℃;

4.产品展示：

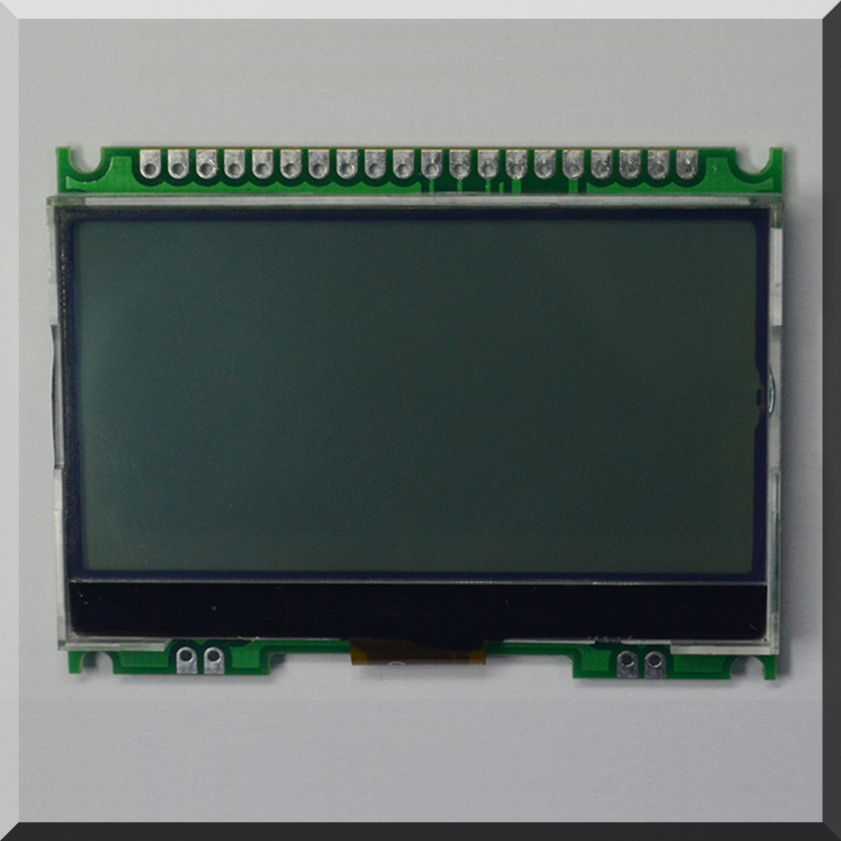

JLX12864G-211-PC（带字库）

需要不带PCB板（玻璃+背光）的请点击下图：

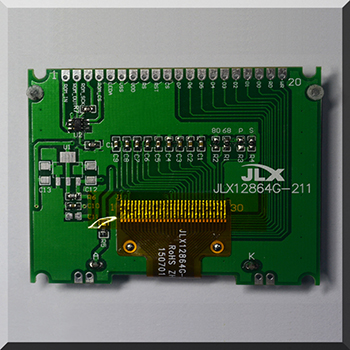

需要带 PCB板+铁框 的请点击下图：
