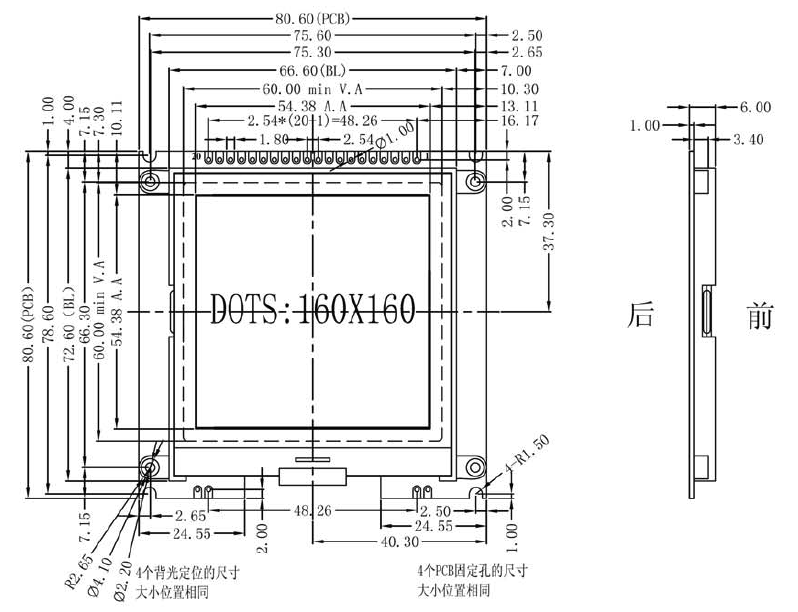

1.产品结构：

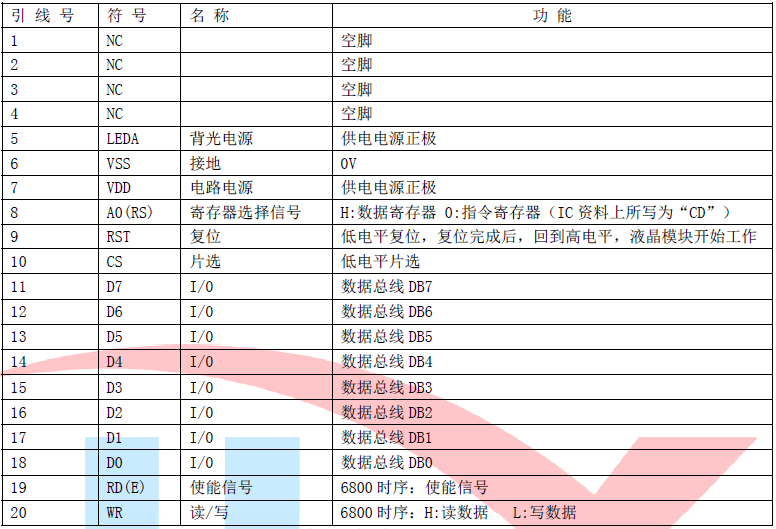

2.引脚功能：

3.产品特点：

1. 结构牢：带挡墙背光;
2. IC 采用UC1698u,功能强大，稳定性好
3. 功耗低:1 - 100mW（不开背光1mW <3.3V@0.3mA>,开背光不大于100mW<3.3V@30mA>）;
4. 显示内容:
      ●160*160 点阵单色图片，
      ●或显示10 个×10 行=100 个的16*16 点阵的汉字，按照12*12 点阵汉字来计算可显示13 字/行*13 行。
      ●或显示20 个×10 行=200 个的8*16 点阵的英文、数字、符号。
      ●或显示32 个×20 行的5*8 点阵的英文、数字、符号。
      ● 可选用16*16 点阵或其它点阵的图片来自编汉字, 也可配合晶联讯字库IC（JLX-GB2312-1602）来显示汉字。
5. 指令功能强;
6. 接口简单方便:并口（6800 时序或8080 时序可选择）。
7. 工作温度:-20℃ - 70℃;
8. 可靠性高。

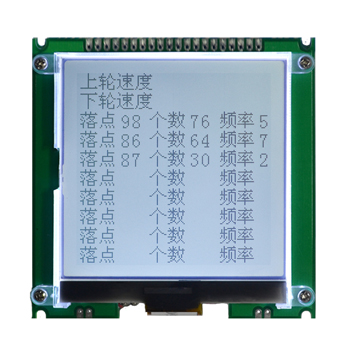

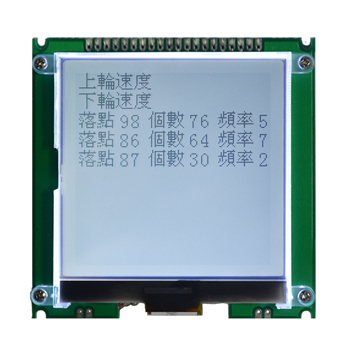

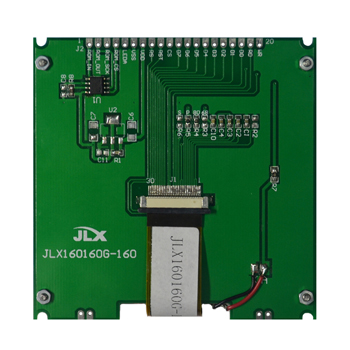

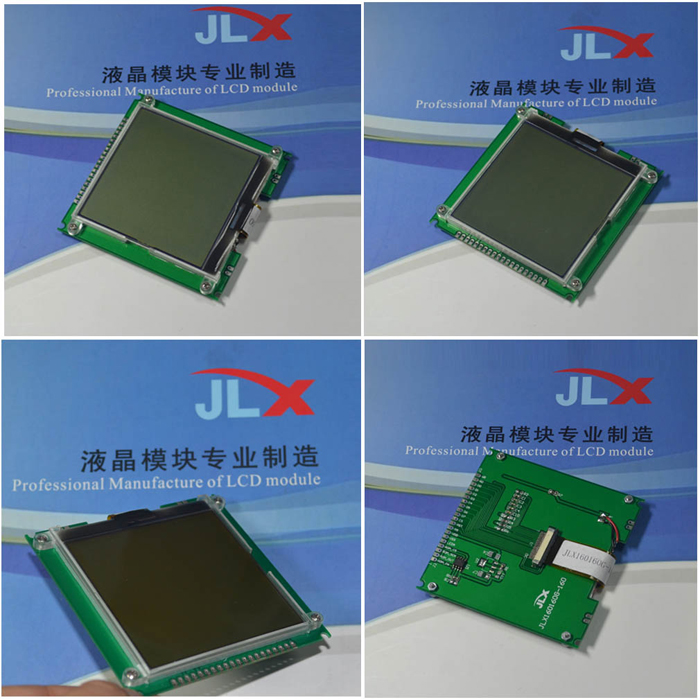

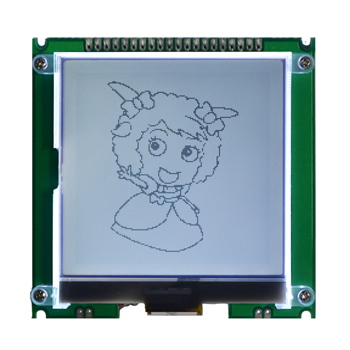

4.产品展示：

JLX160160G-160-PN(不带字库)
