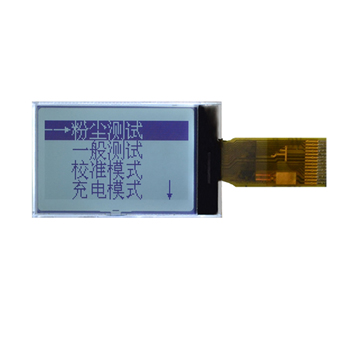

JLX12864G-360-BN(焊接式FPC)
品名: 液晶模块

型号:JLX12864G-360-BN(焊接式FPC)

点阵:128*64

外形尺寸:28.3*46.4*3.2mm

视窗尺寸:23.0*37.60mm

显示颜色: 白底黑字/蓝底白字可选

IC: UC1604C

应用范围: 各种仪器仪表上,考勤系统,门禁系统

详情

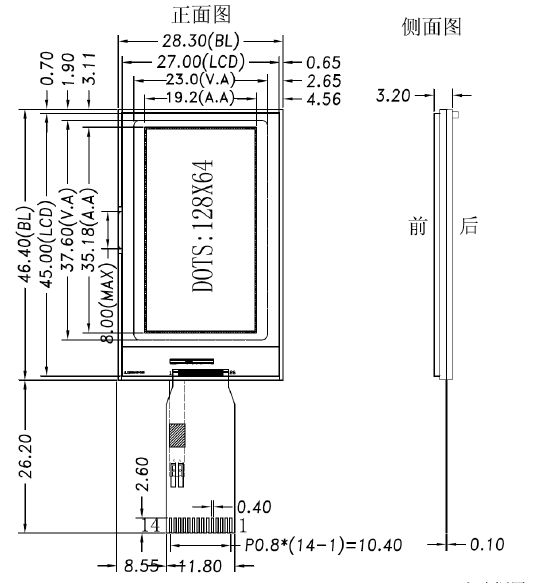

1.产品结构

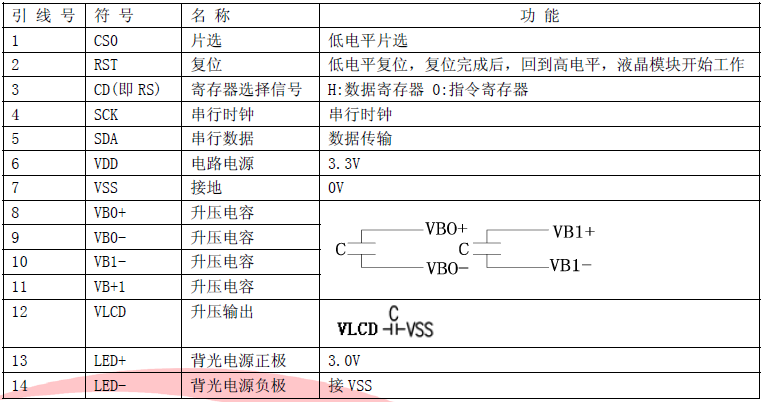

2.引脚功能



3.产品特点

1.结构牢:背光带有挡墙,焊接式 FPC。

2. IC 采用 UC1604c,功能强大,稳定性好

3.功耗低: 不带背光 1mW(3.3V*0.3mA),带背光不大于 150mW(3.3V*45mA);

4. 显示内容:

     (1) 128*64 点阵单色图片,或其它小于 128*64 点的单色图片;
     (2) 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8 字*4 行或 4 字8行;

    (3) 按照 12*12 点阵汉字来计算可显示 10 字*4 行或4字10行;
    (4) 按照 8*16 点阵汉字来计算可显示 16 字*4 行或4字16行;
    (5) 按照 5*8 点阵汉字来计算可显示 21 字*8 行或8字20行;
5. 指令功能强;
6. 接口简单方便:采用 4 线 SPI 串行接口。

7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

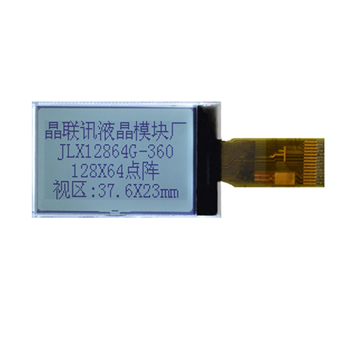

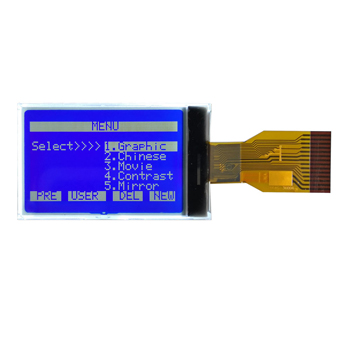

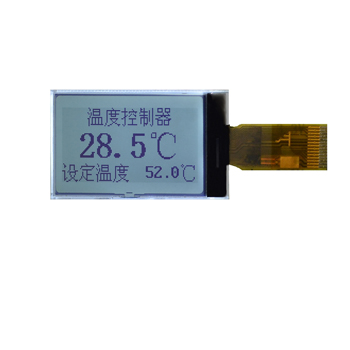

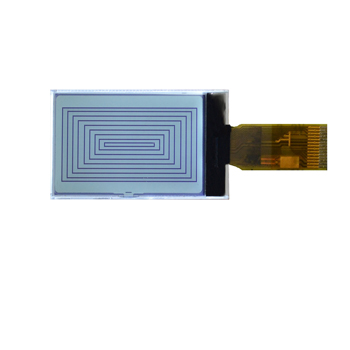

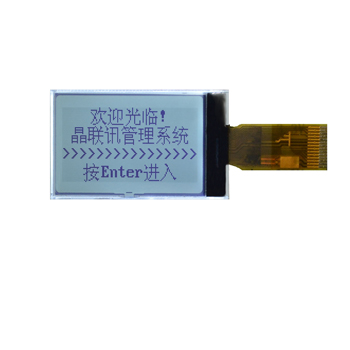

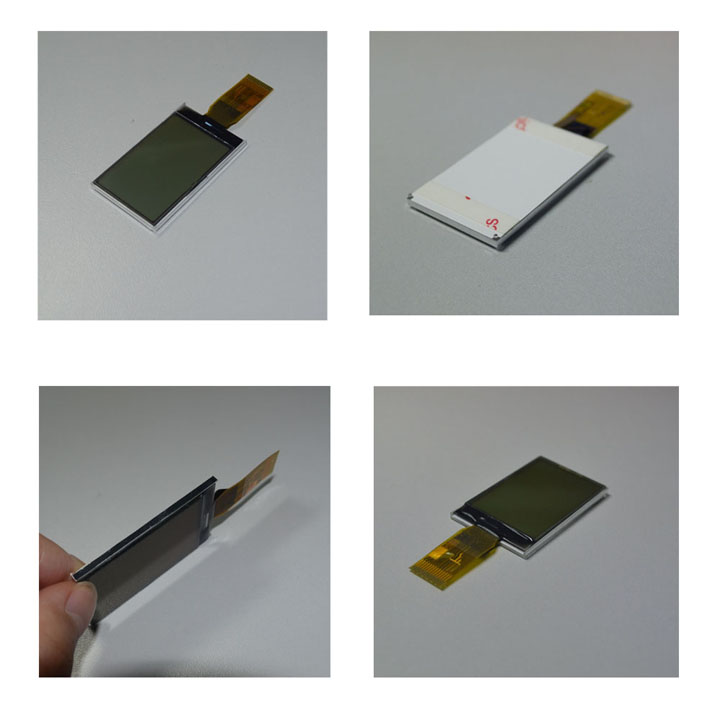

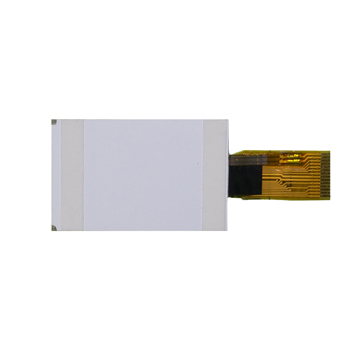

4.产品展示


JLX12864G-360-BN(焊接式FPC)

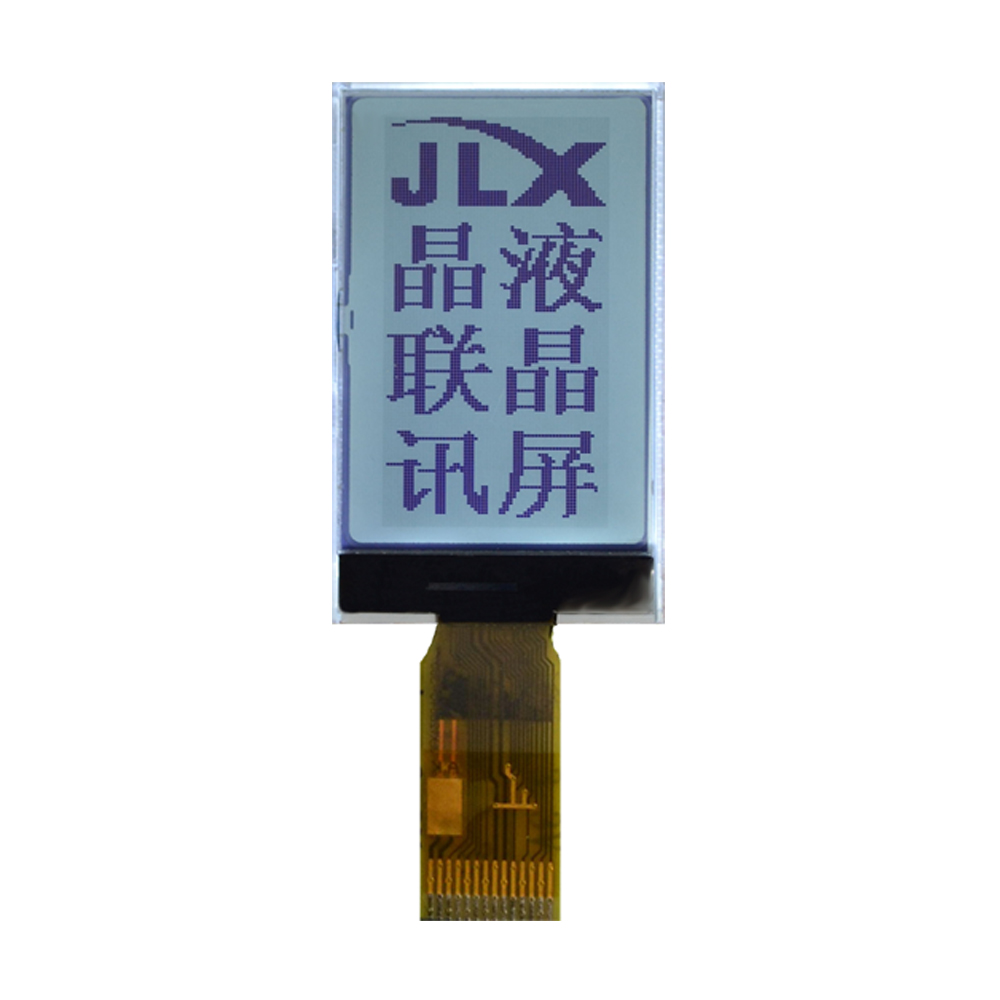

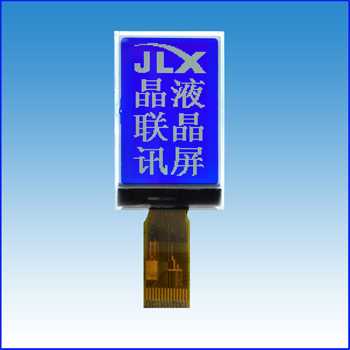

需要插座式FPC排线的请点击下图:


温馨提示:

带PCB板的可以选择3.3V或5V,带字库或不带字库;不带PCB板的只能是3.3V,不带字库。

需要带PCB板的请点击下图:
