1.产品结构：

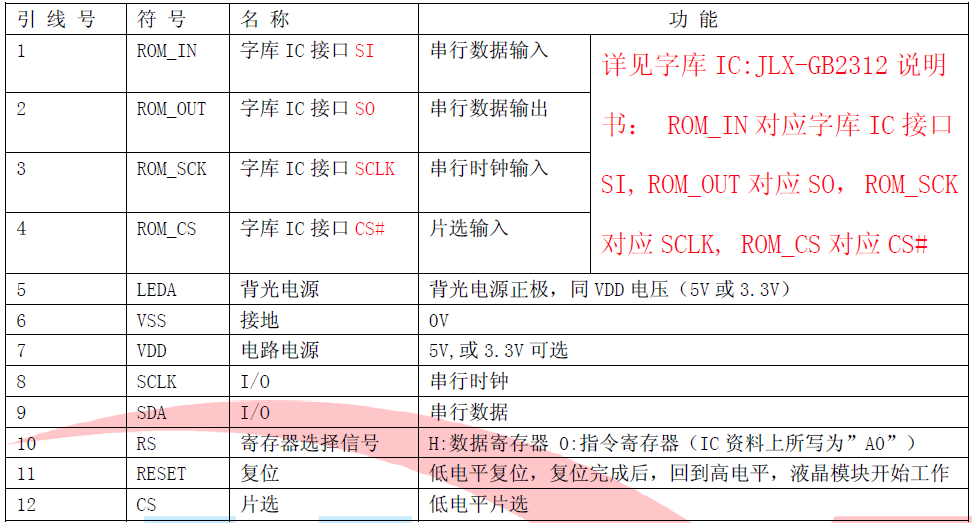

2.引脚功能：

3.产品特点：

1. 结构轻、薄、带背光、带铁框。
2. IC 采用UC1701X,功能强大，稳定性好
3. 功耗低:当电压为3.3V 时，功耗低：不带背光1mW（3.3V*0.3mA）,带背光不大于150mW
（3.3V*45mA）;
4. 显示内容:
      （1）128*64 点阵单色图片，或其它小于128*64 点阵的单色图片;
      （2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可
显示8 字*4 行；
      （3）按照12*12 点阵汉字来计算可显示10 字*4 行；
      （4）按照 8*16 点阵汉字来计算可显示16 字*4 行；
      （5）按照 5*8 点阵汉字来计算可显示21 字*8 行；
5. 指令功能强.
7. 工作温度宽:-20℃ - 70℃;
8. 储存温度宽:-30℃ - 80℃;

4.产品展示：

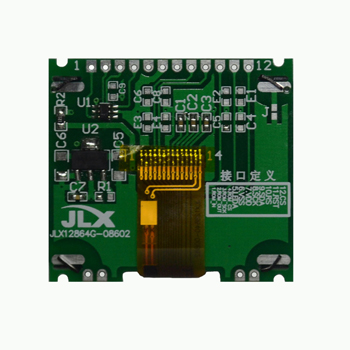

JLX12864G-08602-PC（带字库）

需要不带铁框的请点击下图：
