JLX128128G-338-PC(带字库)
品名: 液晶模块

型号:JLX128128G-338-PC(带字库)

点阵:128*128

外形尺寸:57.3*58.5*5.2mm

视窗尺寸:49.0*37.0mm

显示颜色: 白底黑字

IC: UC1617S (驱动IC) +JLX-GB2312-1602(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

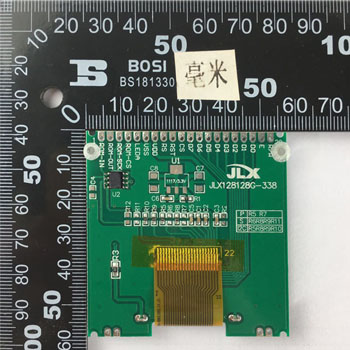

1.产品结构


2.引脚功能

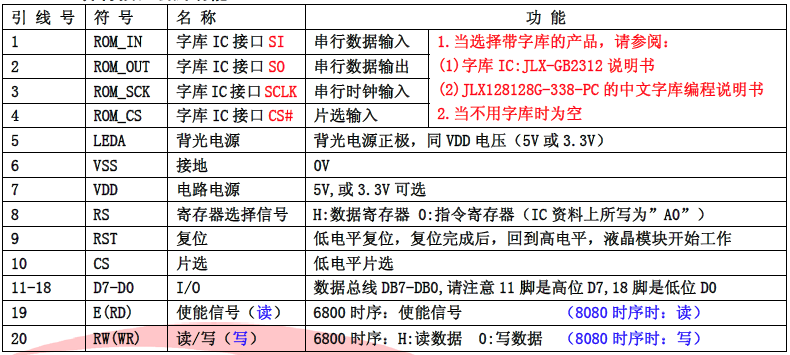

1)并行时接口引脚功能:

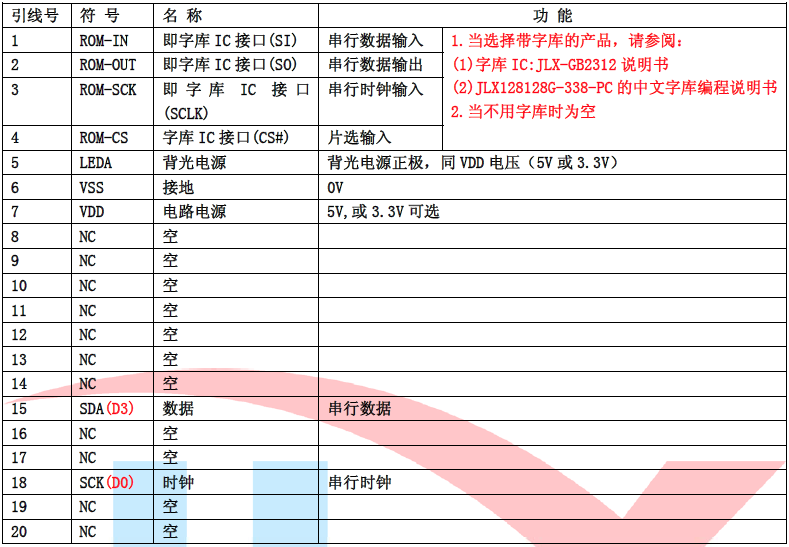

(2)四线串行时接口引脚功能:

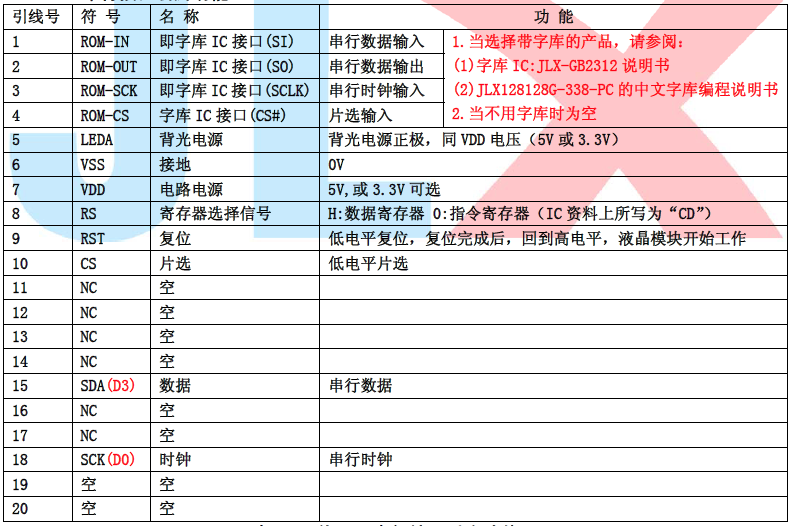

(3)IIC总线时接口引脚功能:


3.产品特点

1. 结构牢:带PCB,背光有挡墙。
2.IC 采用UC1617S,功能强大,稳定性好。
3. 功耗低:1 - 100mW(不带背光1mW <3.3V@0.3mA>,带背光不大于100mW<3.3V@30mA>);
4.显示内容:
     ●128*128 点阵单色图片或4 灰度级的图片,
     ●或显示8 个×8 行=64 个的16*16 点阵的汉字。
     ●或显示16 个×8 行=128 个的8*16 点阵的英文、数字、符号。
     ●或显示21 个×16 行的5*8 点阵的英文、数字、符号。;
     ● 可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC
(JLX-GB2312-1602)来显示汉字。
5.指令功能强;
6.接口简单方便:可选I²C 总线、4 线SPI 串口、6800 系列并口、8080 系列并口。
7. 工作温度:-20℃ - 70℃;

8. 储存温度:-30℃ - 80℃;

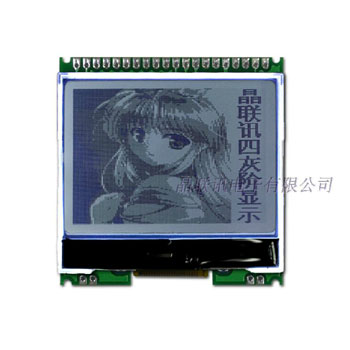

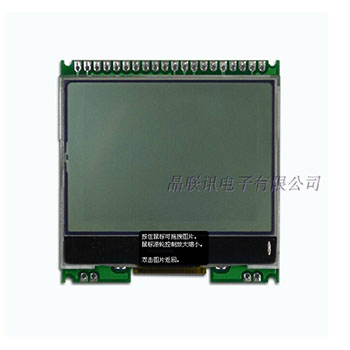

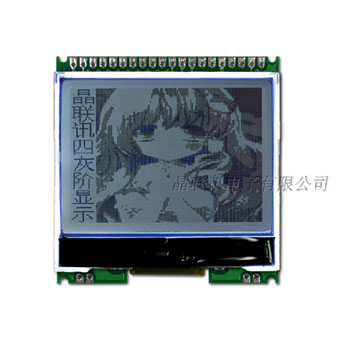

4.产品展示



JLX128128G-338-PC(带汉字库)
