JLX12864G-042-BN(插针式)
品名: 液晶模块

型号:JLX12864G-042-BN(插针式)

点阵:128*64

外形尺寸:77.4*52.4*6.3mm

视窗尺寸:70.0*40.0 mm

显示颜色: 白底黑字

IC: ST7565R

应用范围: 各种仪器仪表上,考勤系统,门禁系统
详情

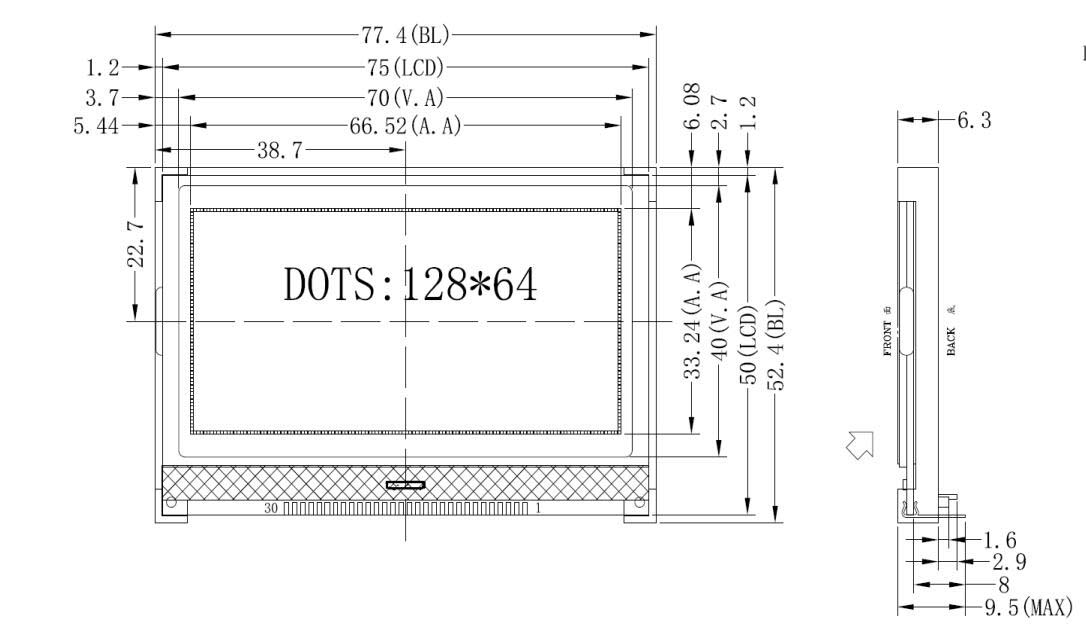

1.产品结构


2.引脚功能


3.产品特点

1.结构牢,背光有挡墙。
2.IC 采用矽创公司 ST7565R,功能强大,稳定性好
3.功耗低: 1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于 100mW);

4. 显示内容:
      ● 128*64 点阵单色图片;
      ● 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。
并口时:可以“读-改-写”;
6.接口简单方便: 可采用 4 线 SPI 串口,或选择并口(6800 时序和 8080 时序可选)。
7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

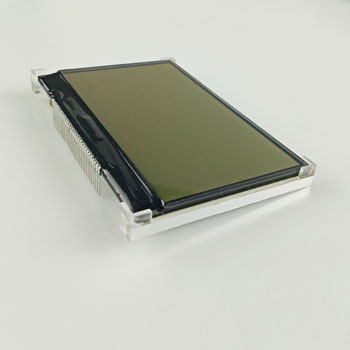

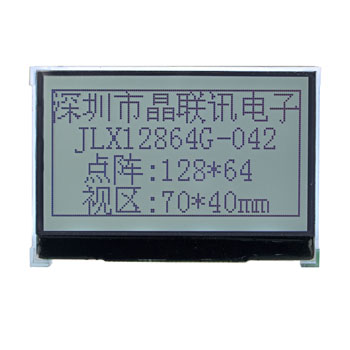

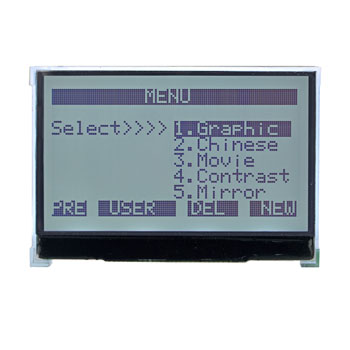

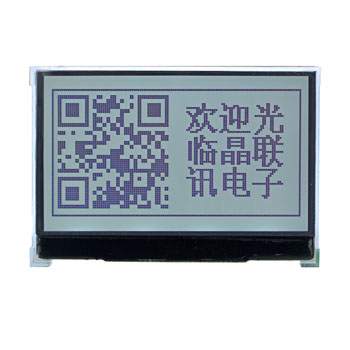

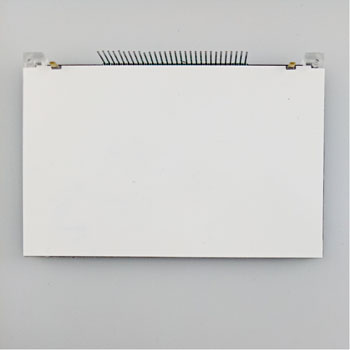

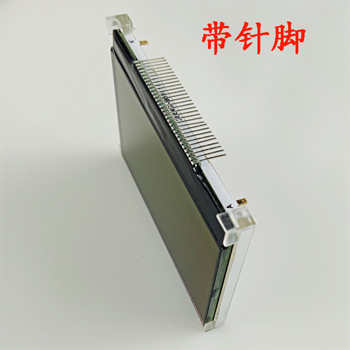

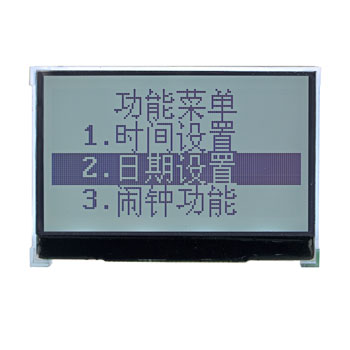

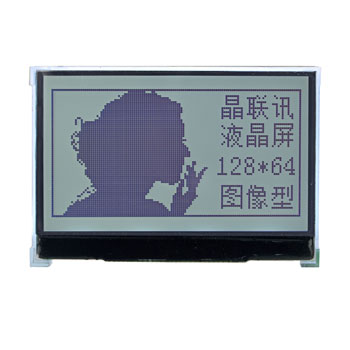

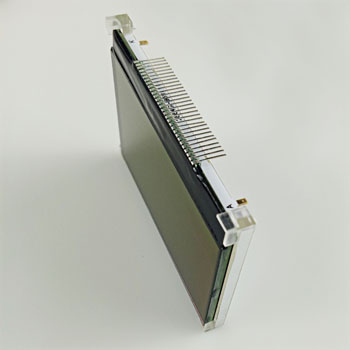

4.产品展示





JLX12864G-042-BN(插针式)
