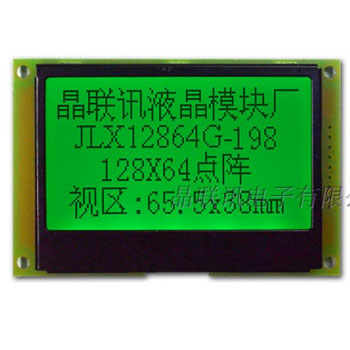

JLX12864G-198-PN（不带字库）

品名： 液晶模块

型号：JLX12864G-198-PN（不带字库）

点阵：128*64

外形尺寸：82*54.7*7.55mm

视窗尺寸：65.207*37.8mm

显示颜色： 绿底黑字

IC: ST7565R

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统等.

详情

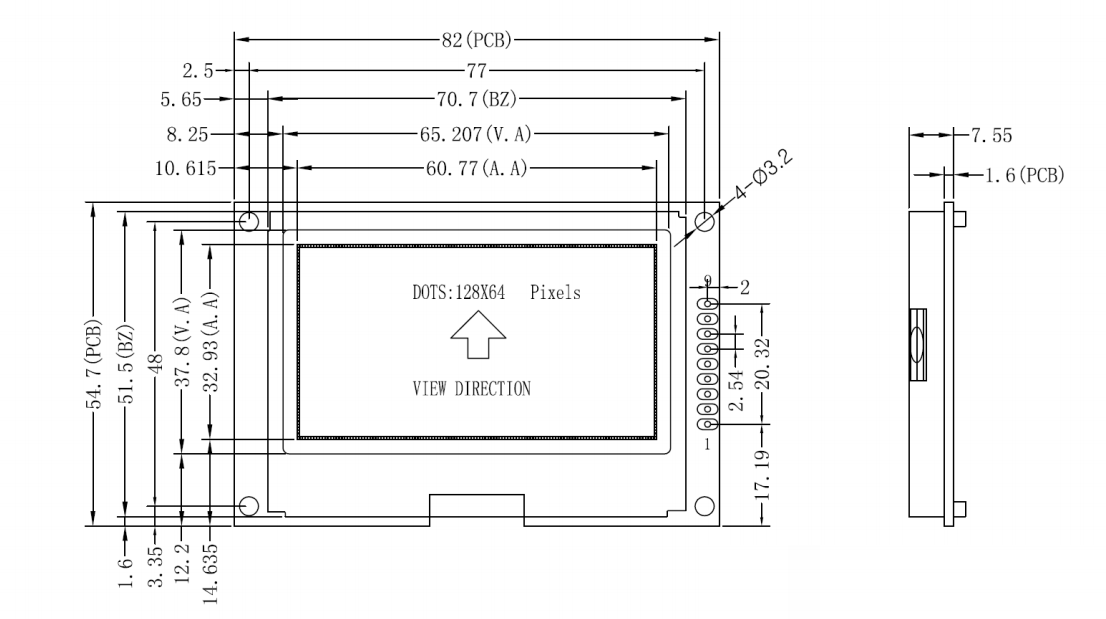

1.产品结构：

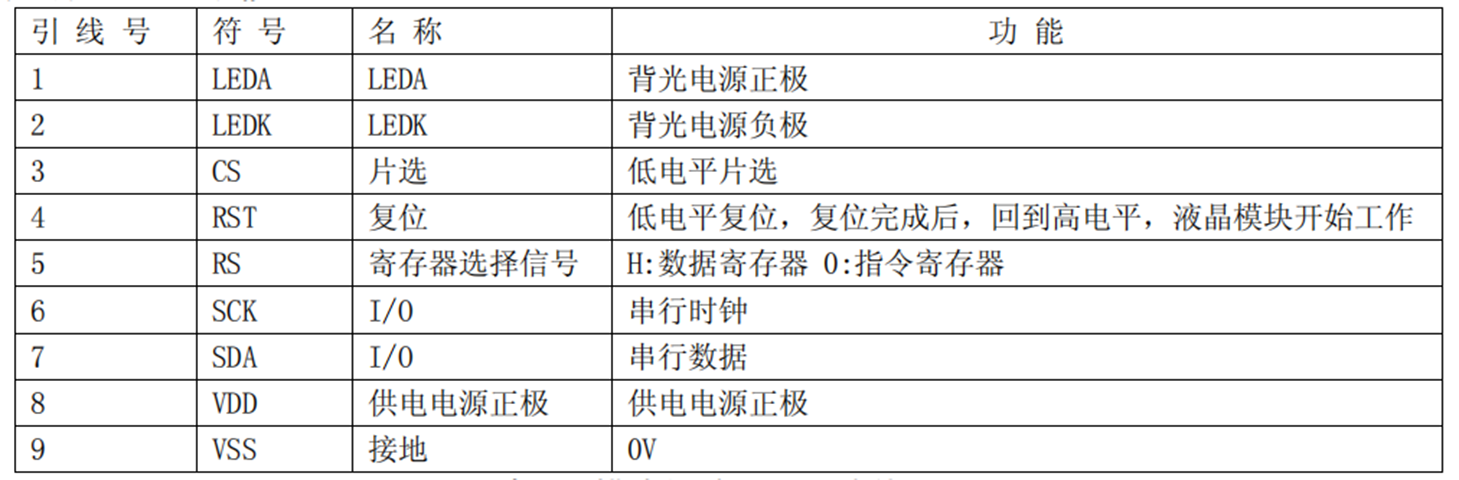

2.引脚功能：

3.产品特点：

1. 结构牢2. IC 采用矽创公司 ST7565R,功能强大，稳定性好3. 功耗低:1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于 100mW）;4. 显示内容:●128*64 点阵单色图片;●可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）;6. 接口简单方便:可采用 4 线 SPI 串口。7. 工作温度宽:-20℃ - 70℃;
