JLX12864G-1353-PC(带字库)
品名: 液晶模块

型号:JLX12864G-1353-PC(带字库)

点阵:128*64

外形尺寸:29.9*26.17*4.0mm

视窗尺寸:25.5*13.3mm

显示颜色: 白底黑字/黑底白字可选

IC: UC1701X(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.

详情

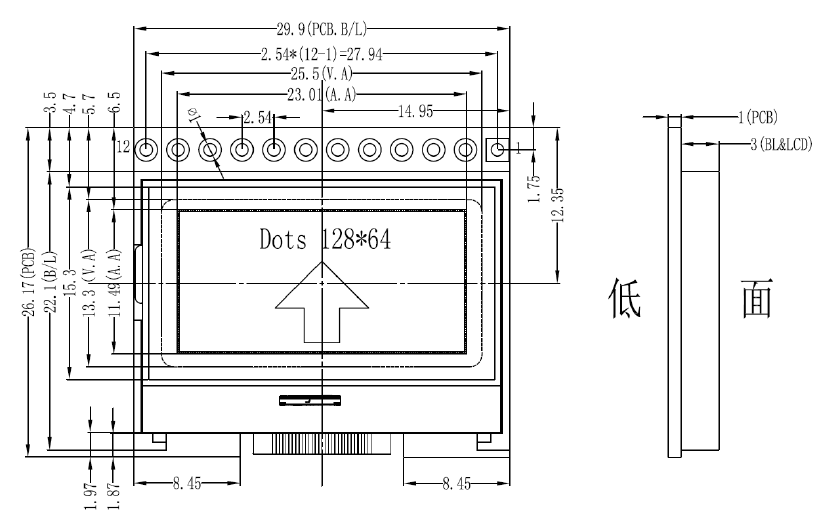

1.产品结构

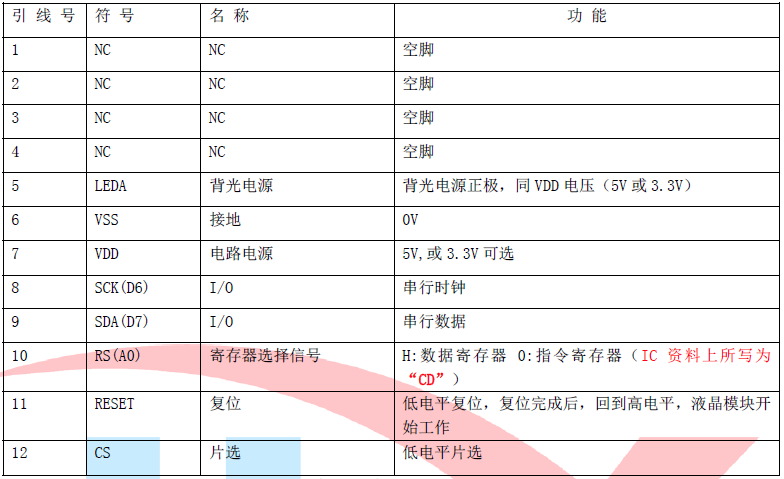

2.引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC。
2.IC 采用矽创公司UC1701X,功能强大,稳定性好
3.显示内容:
      ●128*64 点阵单色图片;
      ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字*4 行。
      ●按照12*12 点阵汉字来计算可显示10 字/行*4 行。
      ●可显示16 个*4 行8*16 点阵的英文、数字、符号。
      ●可显示21 个*8 行5*8 点阵的英文、数字、符号。
4. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。
5. 接口简单方便:采用4 线SPI 串口。
6. 工作温度宽:- 0℃ -50℃;
7. 功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于100mW);

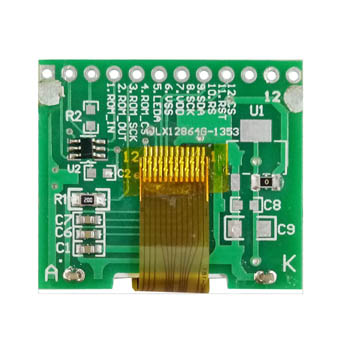

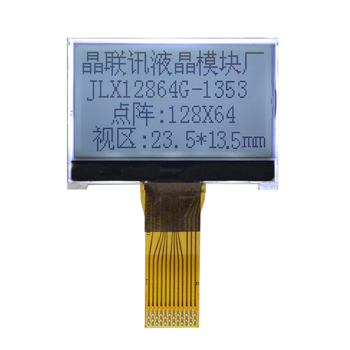

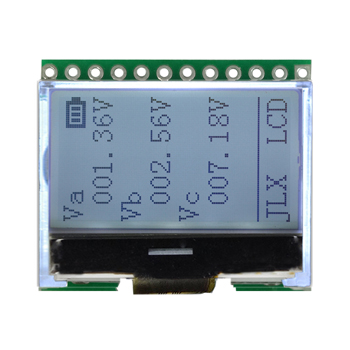

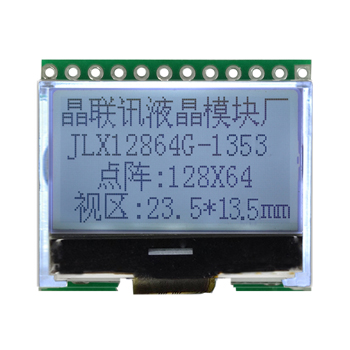

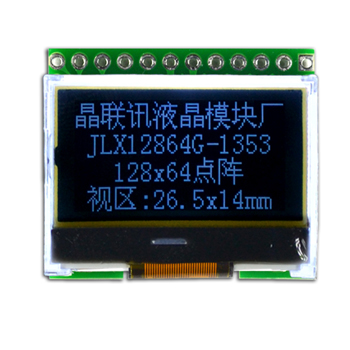

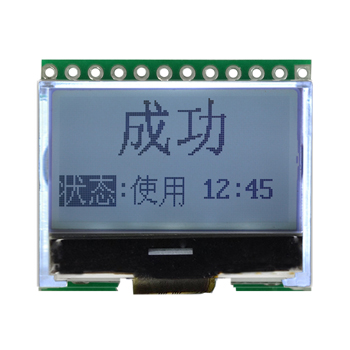

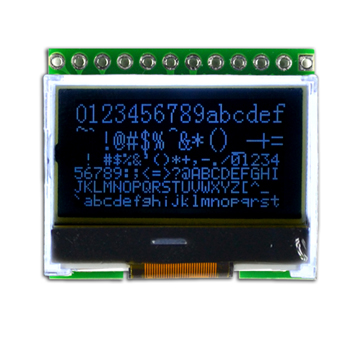

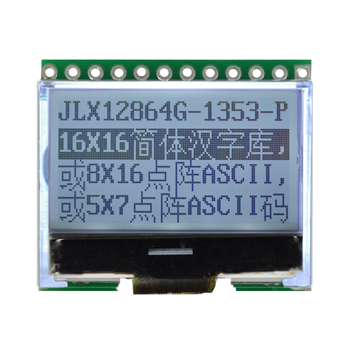

4.产品展示

JLX12864G-1353-PC(带字库)

需要不带PCB板(玻璃+背光)的请点击下图:
