JLX12864G-571-BN(插接式FPC)
品名: 液晶模块

型号:JLX12864G-571-BN(插接式FPC)

点阵:128*64

外形尺寸:40.8*31.5*3.6mm

视窗尺寸:36*20mm

显示颜色: 白底黑字

IC: ST7567

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

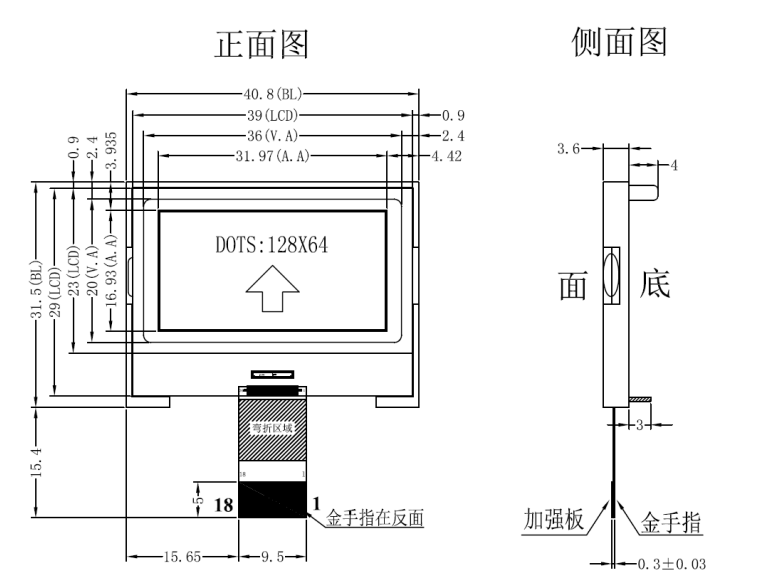

1.产品结构

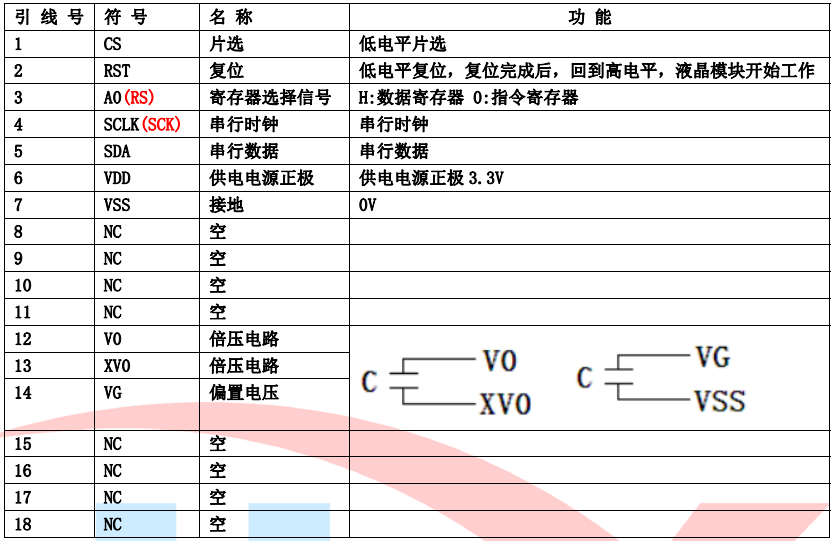

2.引脚功能


3.产品特点

1.结构牢:背光带有挡墙,插式 FPC。

2.IC 采用矽创公司 ST7567,功能强大,稳定性好;

3.功耗低: 1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于 100mW);

4.显示内容:

     (1)128*64 点阵单色图片,或其它小于 128*64 点阵的单色图片;
   (2)可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8 字*4 行;

   (3) 按照 8*16 点阵汉字来计算可显示 16 字*4 行;
   (4) 按照 5*8 点阵汉字来计算可显示 21 字*8 行;
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。

7.  工作温度:-20℃ - 70℃;

8.  储存温度:-30℃ - 80℃;

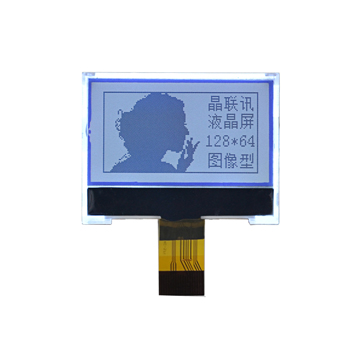

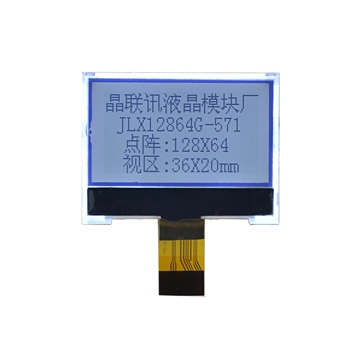

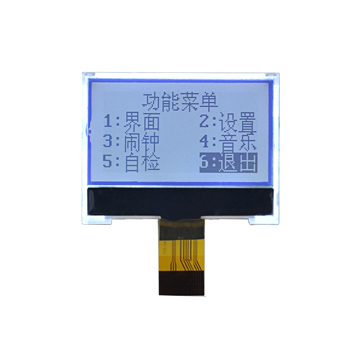

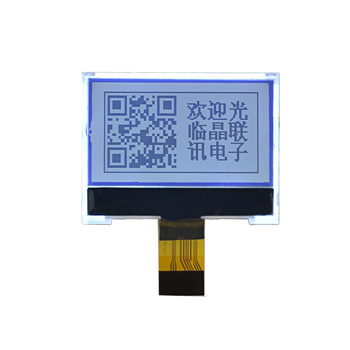

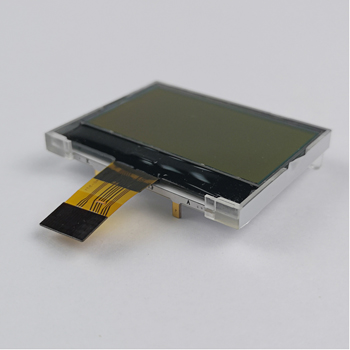

4.产品展示


JLX12864G-571-BN(插接式FPC)

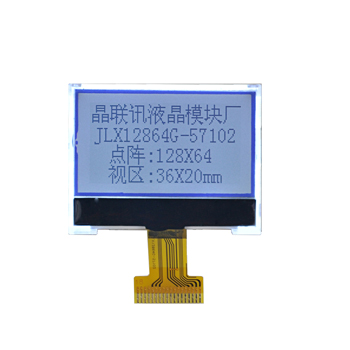

需要焊接式FPC排线的请点击下图:


温馨提示:

带PCB板的可以选择3.3V或5V,带字库或不带字库;不带PCB板的只能是3.3V,不带字库。

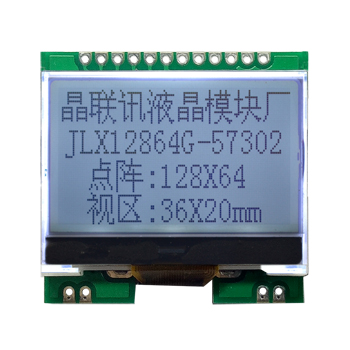

需要带PCB板的请点击下图:
