JLX12864G-1017-PC(带字库)
品名: 液晶模块

型号:JLX12864G-1017-PN(不带字库)

点阵:128*64

外形尺寸:43.85*34.60*4.0mm

视窗尺寸:40.70*21.10mm

显示颜色: 白底黑字

IC: ST7565R(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

1.产品结构

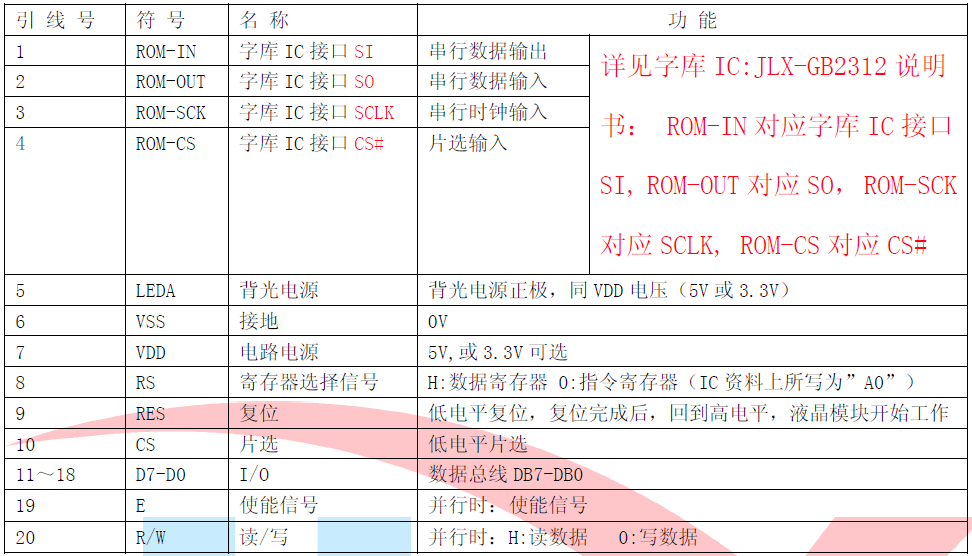

2.引脚功能


3.产品特点

1.结构轻、薄、带背光、焊接式FPC。
2.IC 采用ST7565R,功能强大,稳定性好
3.功耗低:当电压为3.3V 时,功耗低:不带背光1mW(3.3V*0.3mA),带背光不大于100mW
(3.3V*30mA);
4.显示内容:
(1)128*64 点阵单色图片,或其它小于128*64 点阵的单色图片;
(2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示8 字*4 行;
(3)按照12*12 点阵汉字来计算可显示10 字*4 行;
(4)按照 8*16 点阵汉字来计算可显示16 字*4 行;
(5)按照 5*8 点阵汉字来计算可显示21 字*8 行;
5.指令功能强.
6.接口简单方便:并行接口。
7.工作温度宽:-20℃ - 70℃;


4.产品展示


JLX12864G-1017-PC(带汉字库)
