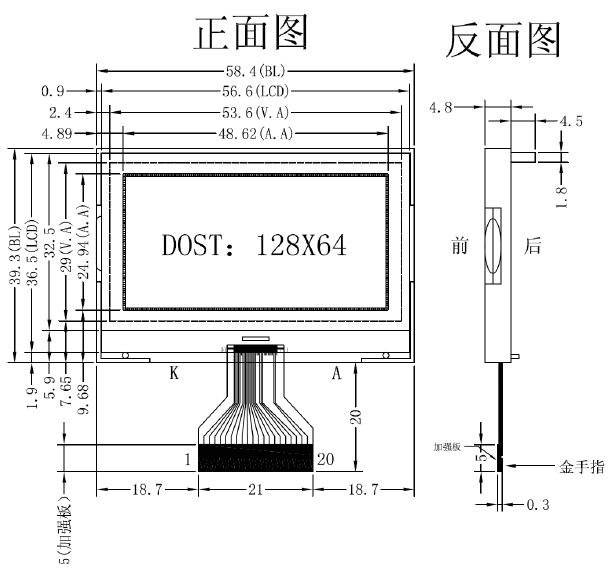

1.产品结构：

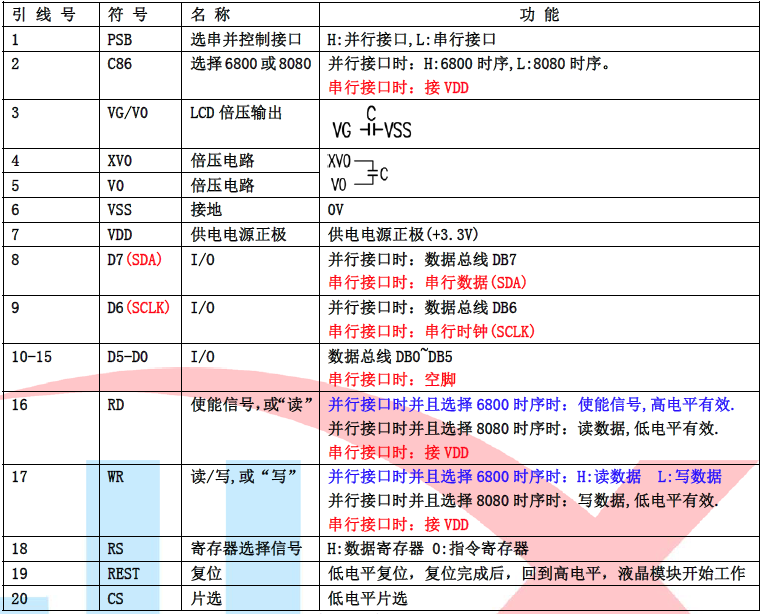

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，插接式 FPC。
2.IC 采用矽创公司 ST7567,功能强大，稳定性好
3. 功耗低: 不带背光 1mW（3.3V*0.3mA）,带背光不大于 150mW（3.3V*45mA）;

4. 显示内容:
     （1） 128*64 点阵单色图片，或其它小于 128*64 点阵的单色图片;
     （2） 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8 字*4 行；

     （3） 按照 8*16 点阵汉字来计算可显示 16 字*4 行；
     （4） 按照 5*8 点阵汉字来计算可显示 21 字*8 行；

5.指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。
并口时：可以“读-改-写”;
6. 接口简单方便: 采用 4 线 SPI 串行接口，或选择并口（6800 时序和 8080 时序可选）。
7. 工作温度宽:-20℃ - 70℃;
8.工作温度宽:-30℃ - 80℃;

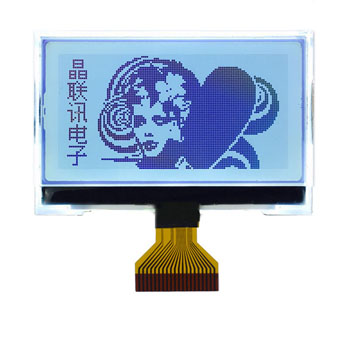

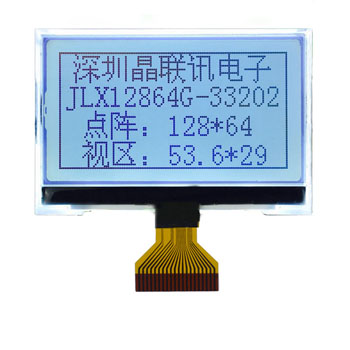

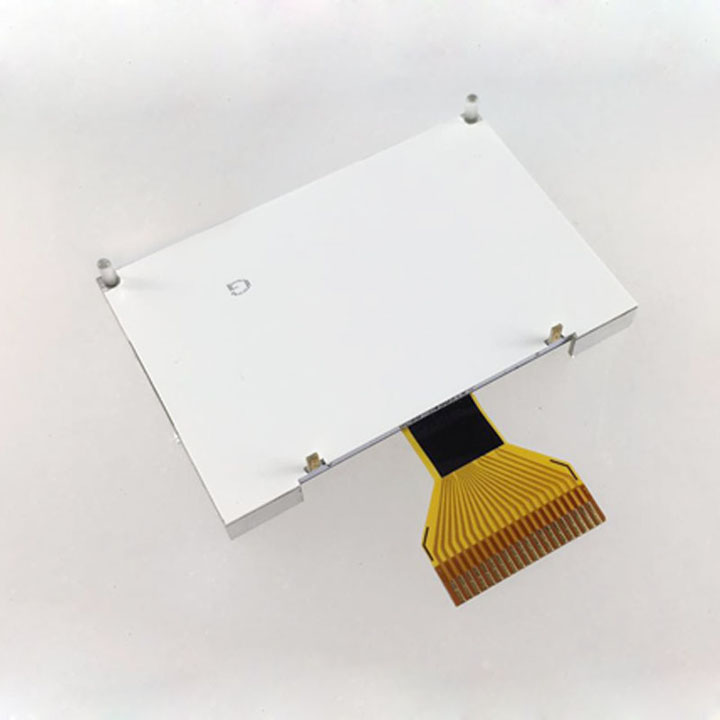

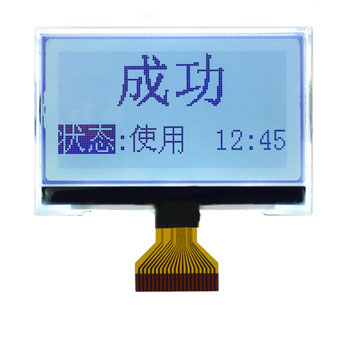

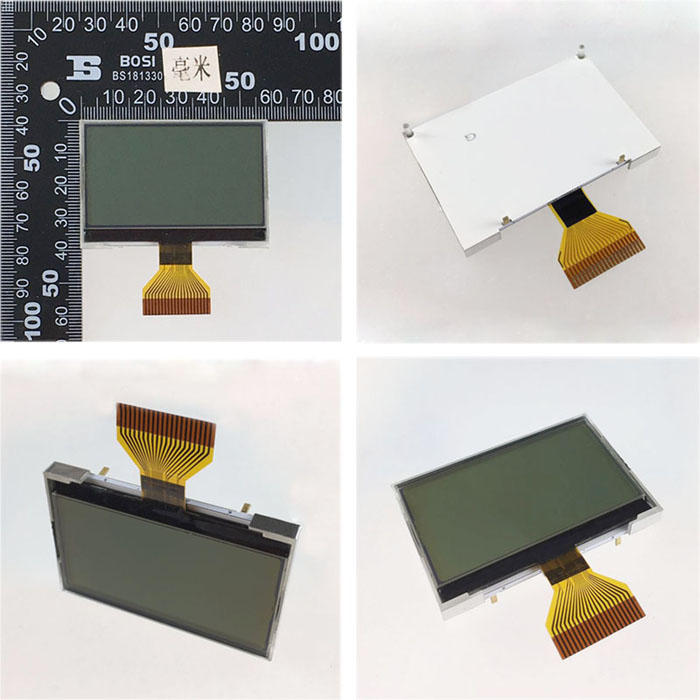

4.产品展示：

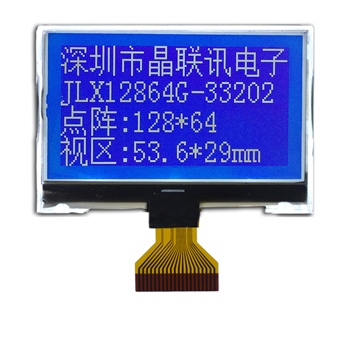

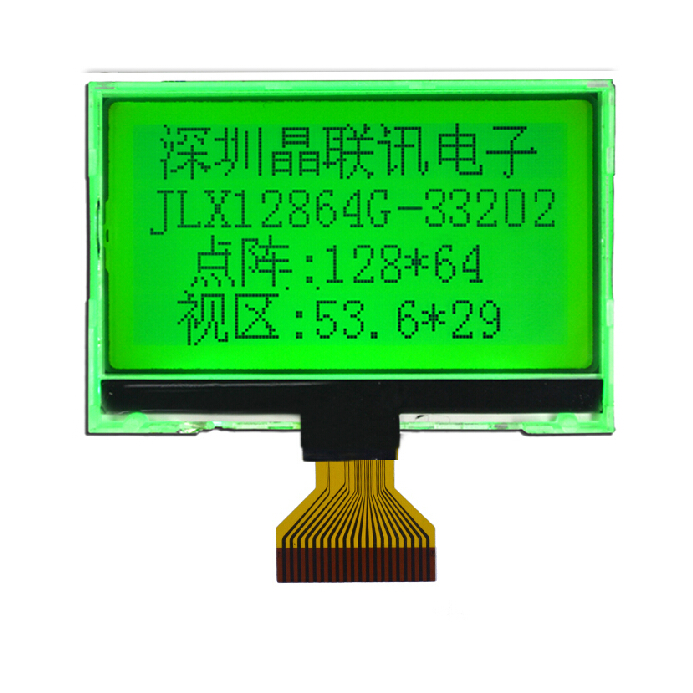

JLX12864G-33202-BN(插接式FPC)

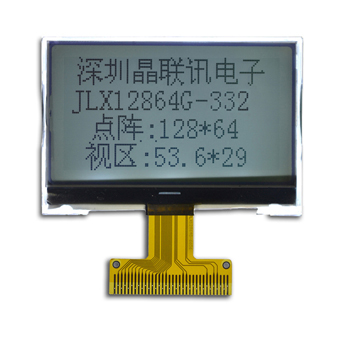

需要焊接式FPC排线的请点击下图：

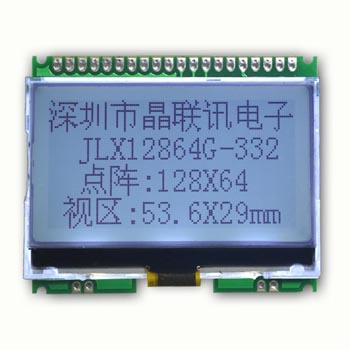

需要带PCB板的请点击下图：
