JLX12864G-1016-BN(焊接式FPC)
品名: 液晶模块

型号:JLX12864G-1016-BN(焊接式FPC)

点阵:128*64

外形尺寸:35.0*31.4*2.95mm

视窗尺寸:30.7*23mm

显示颜色: 白底黑字/蓝底白字可选

IC: UC1701X

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.


详情

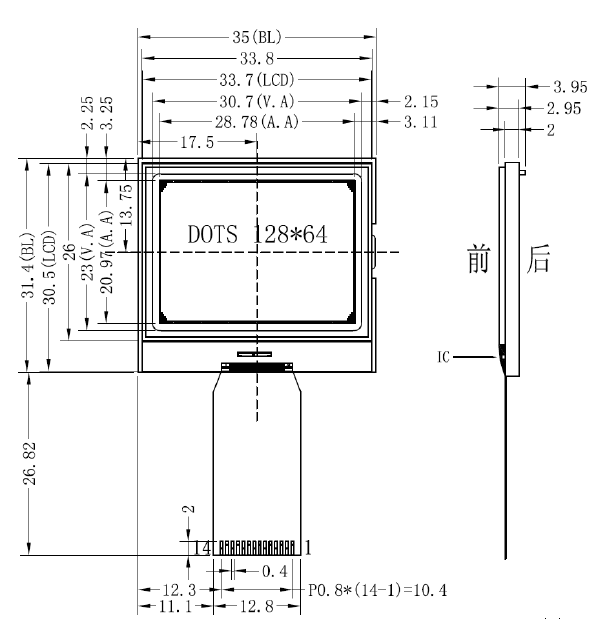

1.产品结构

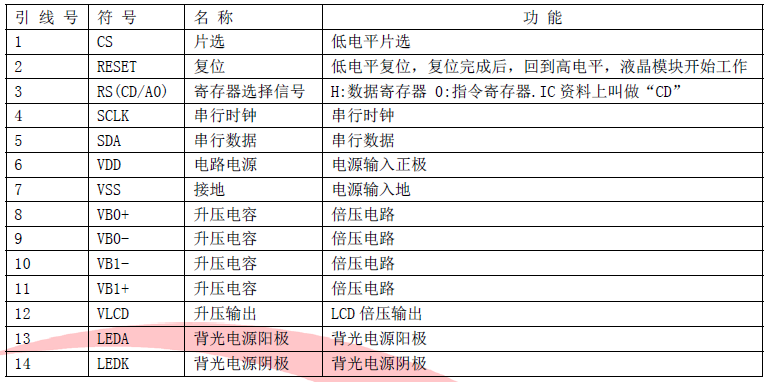

2.引脚功能


3.产品特点

1.结构牢:背光带有挡墙,焊接式 FPC。

2. IC 采用 UC1701X,功能强大,稳定性好

3.功耗低:不带背光 1mW(3.3V,0.3mA),带背光不大于 100mW(3.3V,30mA);

4. 显示内容:

     ● 128*64 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;

6. 接口简单方便: 4 线 SPI 串行接口。
7.工作温度:-20℃ - 70℃;

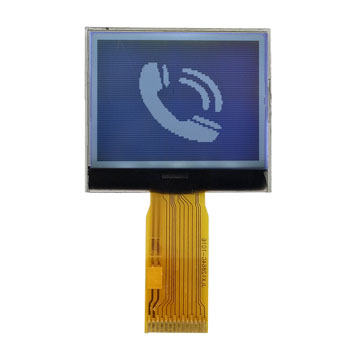

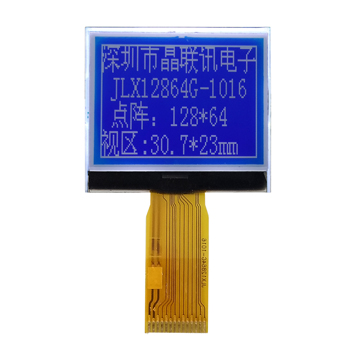

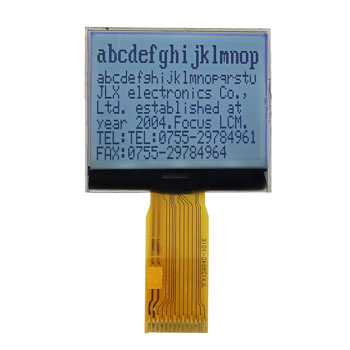

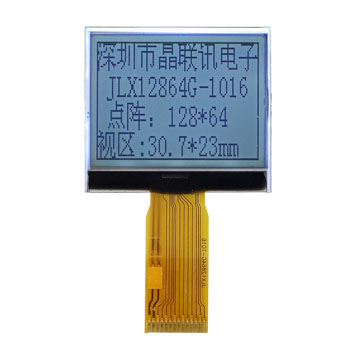

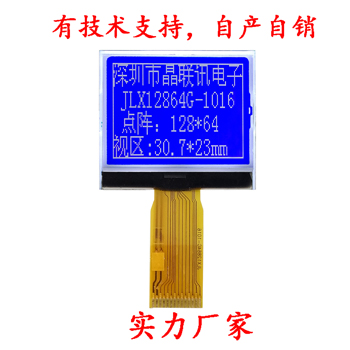

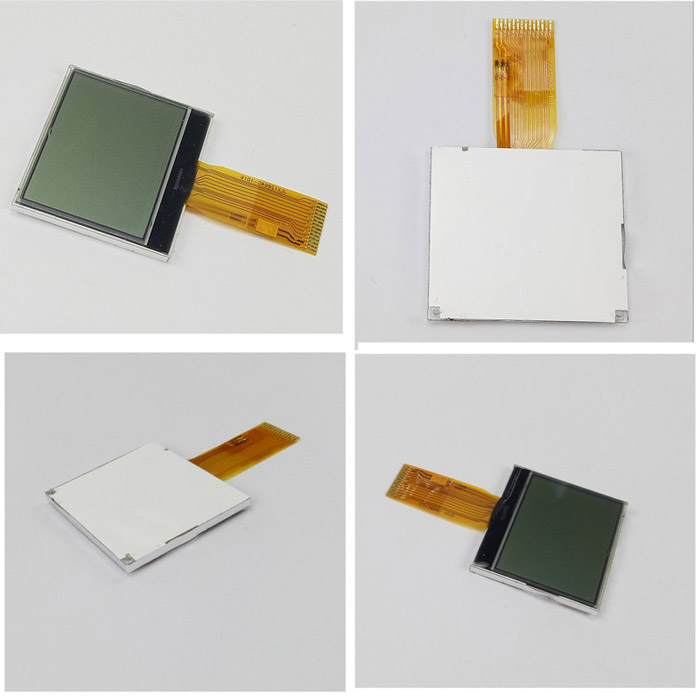

4.产品展示

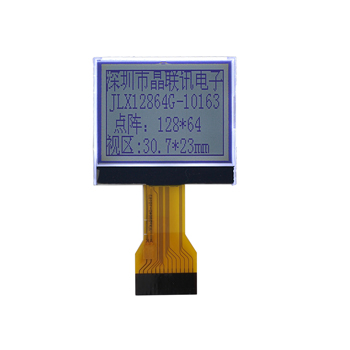

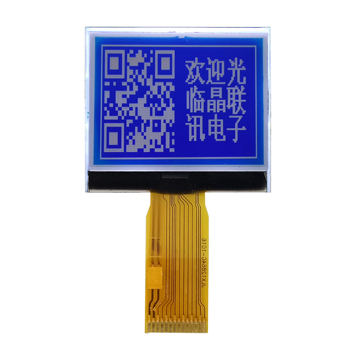

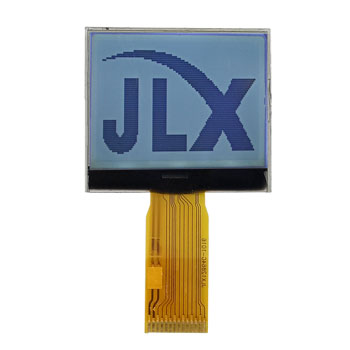

JLX12864G-1016-BN(焊接式FPC)

需要插座式FPC排线的请点击下图:

温馨提示:

带PCB板的可以选择3.3V或5V,带字库或不带字库;不带PCB板的只能是3.3V,不带字库。

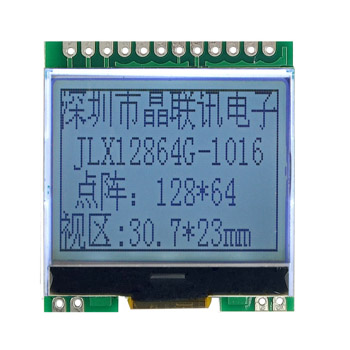

需要带PCB板的请点击下图:
