JLX12864G-300-PC(带汉字库)
品名: 液晶模块

型号:JLX12864G-300-PC(带汉字库)

点阵:128*64

外形尺寸:93.0*70.0*7.4mm

视窗尺寸:73.6*40.2

显示颜色: 白底黑字/蓝底白字可选

IC: ST7565R (驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

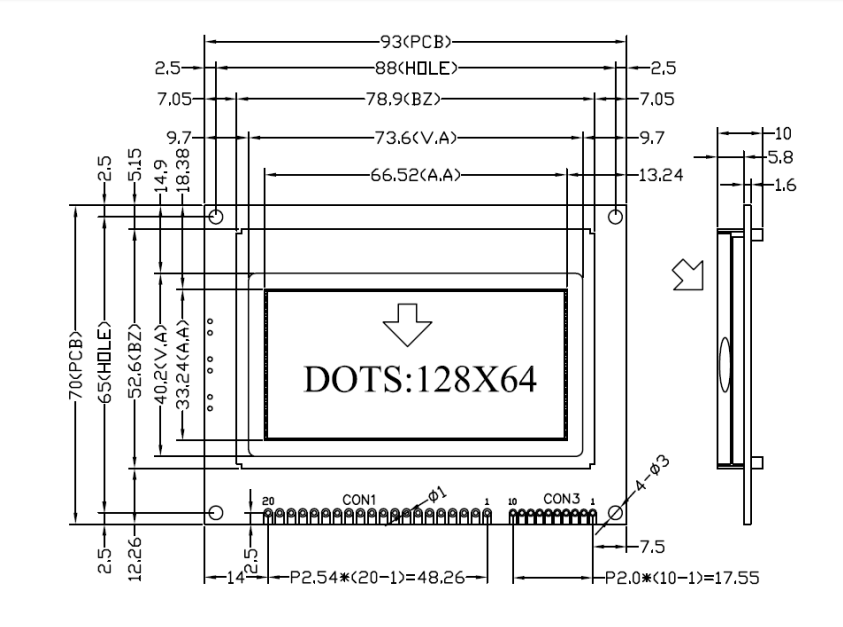

1.产品结构

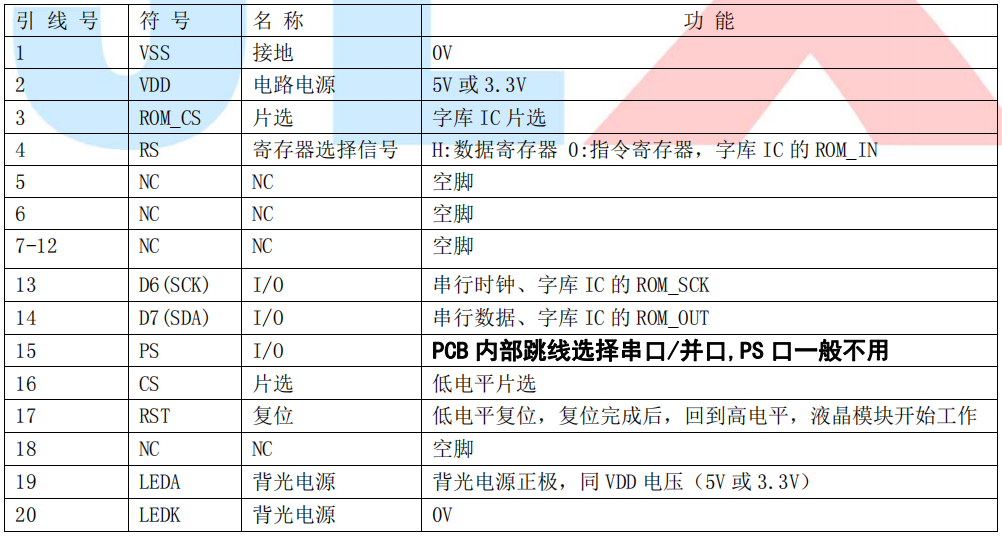

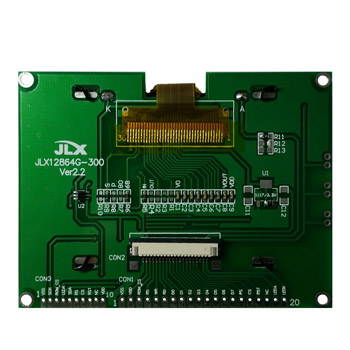

2.引脚功能

(1)CON1、CON2 既可以当成并口用,也可以当成串口用(PCB 内部跳线选择串口/并口):

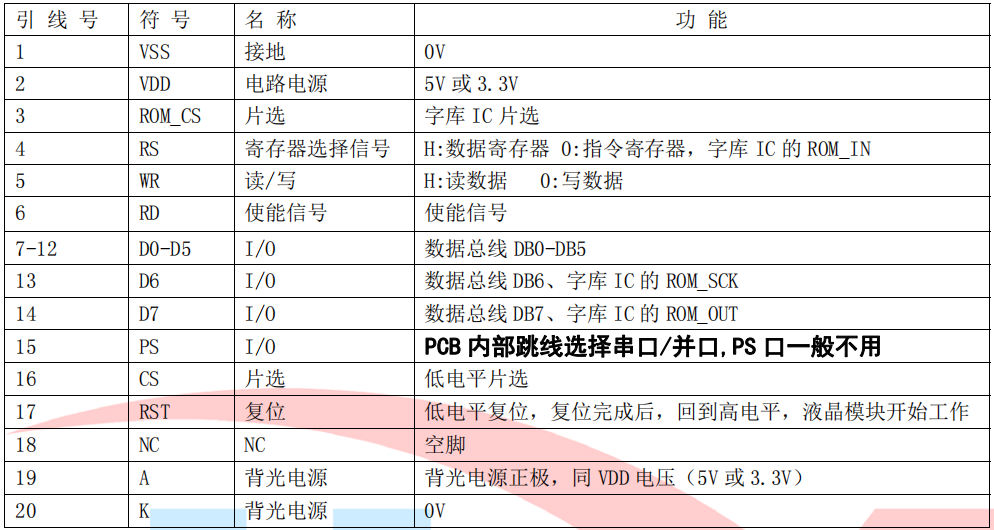

当并行时,CON1 功能如下:

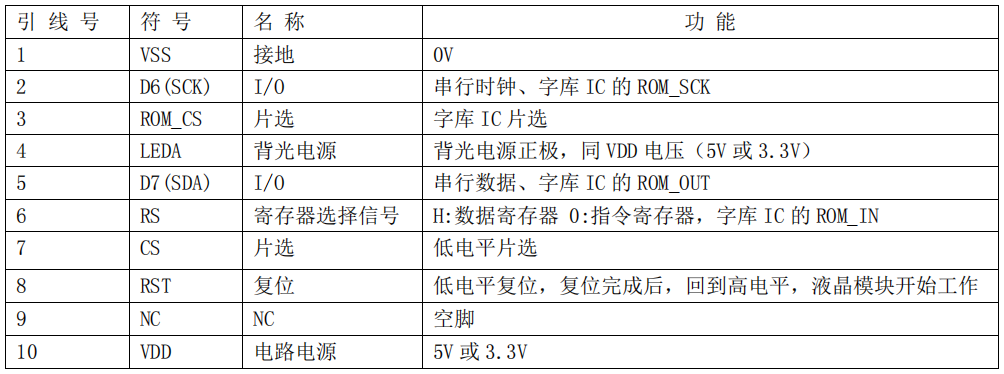

(2)当串行时,CON1、CON2 功能如下:



(3)CON3 功能如下:



3.产品特点

1. 结构牢:背光不带有挡墙,焊接式FPC。
2. IC 采用矽创公司ST7565R,功能强大,稳定性好
3. 功耗低: 1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于100mW);
4. 显示内容:

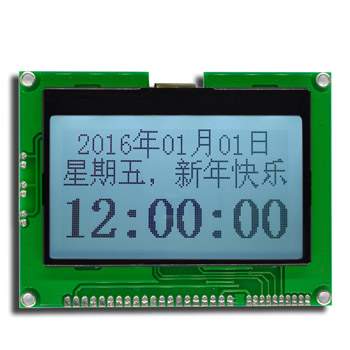

      ●128*64 点阵单色图片;
      可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。

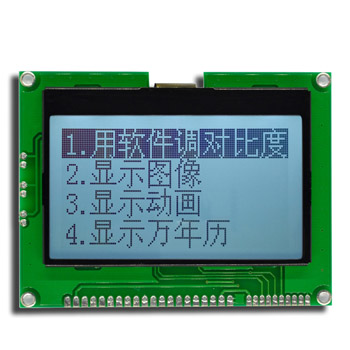

5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。并口时:可以“读-改-写”;
6. 接口简单方便:可采用4 线SPI 串行接口,或选择并行接口(6800 时序和8080 时序可选)。
7. 工作温度宽:-20℃ - 70℃;


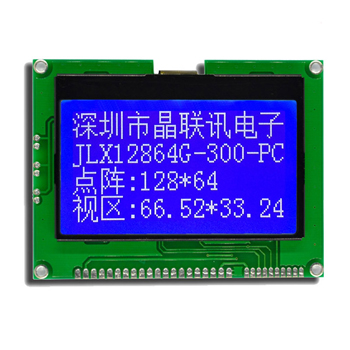

4.产品展示

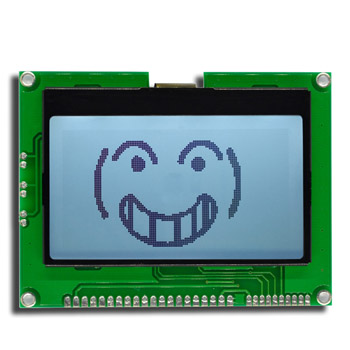

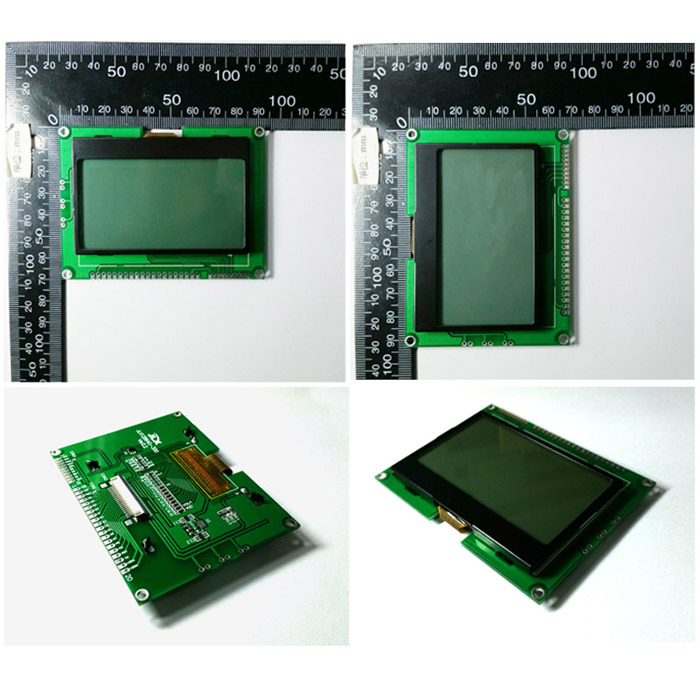

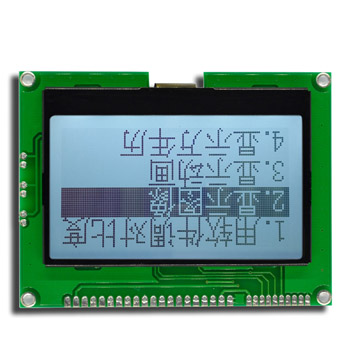

JLX12864G-300-PC(带字库)
