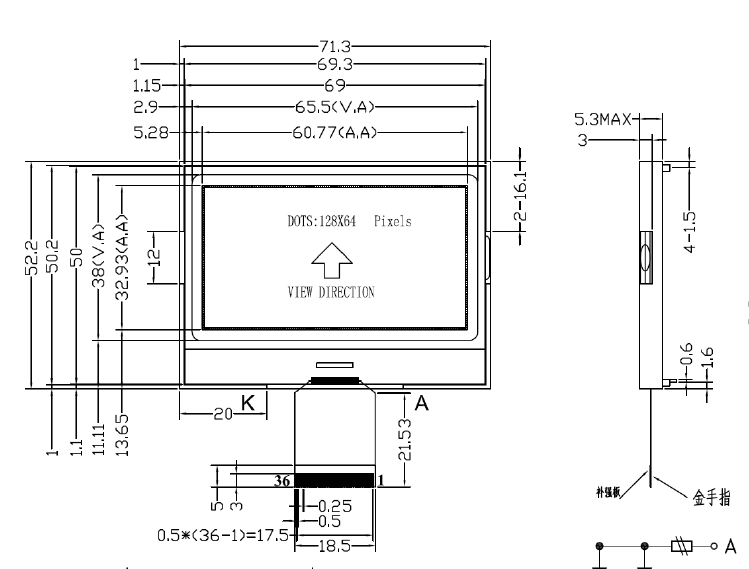

1.产品结构：

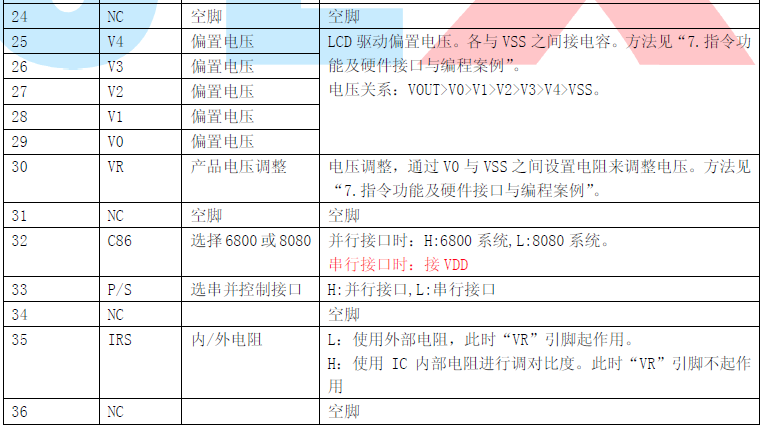

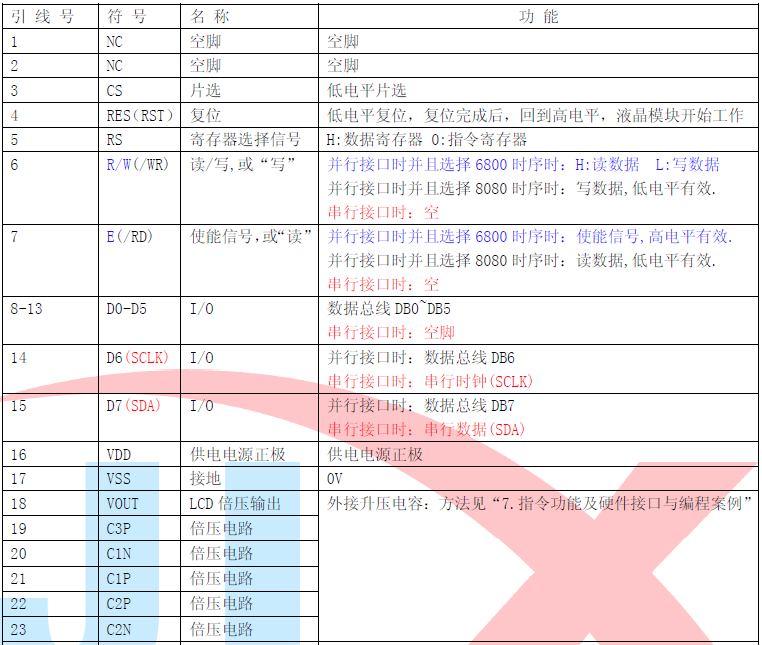

2.引脚功能：

3.产品特点：

1.结构牢：背光带有挡墙。插式 FPC，省去焊接 FPC 带来的麻烦

2.IC 采用矽创公司 ST7565R,功能强大，稳定性好
3. 功耗低:10 - 100mW（不带背光 10mW,带背光不大于 100mW）;

4.显示内容:
     ● 128*64 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

5.指令功能强;
6. 接口简单方便:可采用 4 线 SPI 串行接口，或选择并行接口。

7.工作温度:-20℃ - 70℃;

8.储存温度:-20℃ - 70℃;
9. 可靠性高:寿命为 50,000 小时(25℃)。

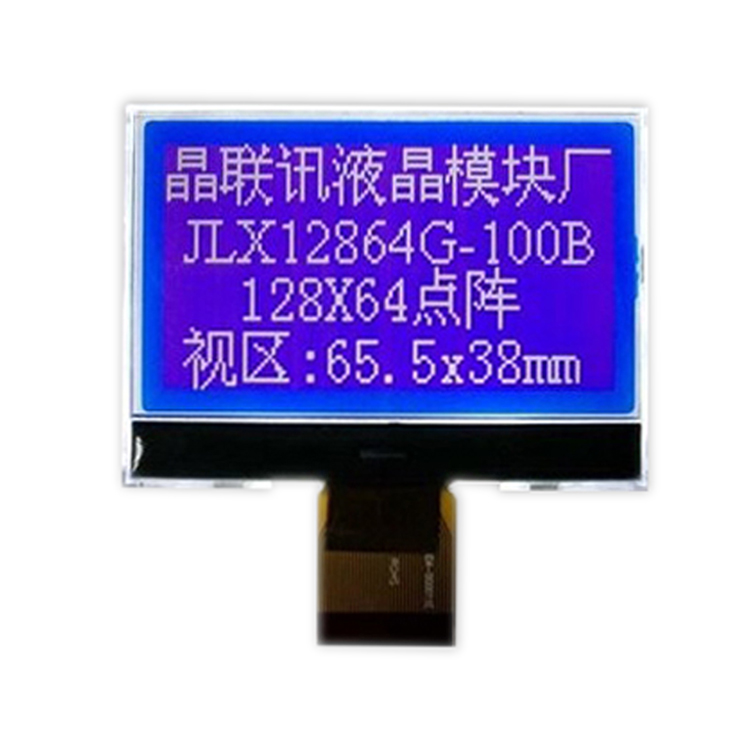

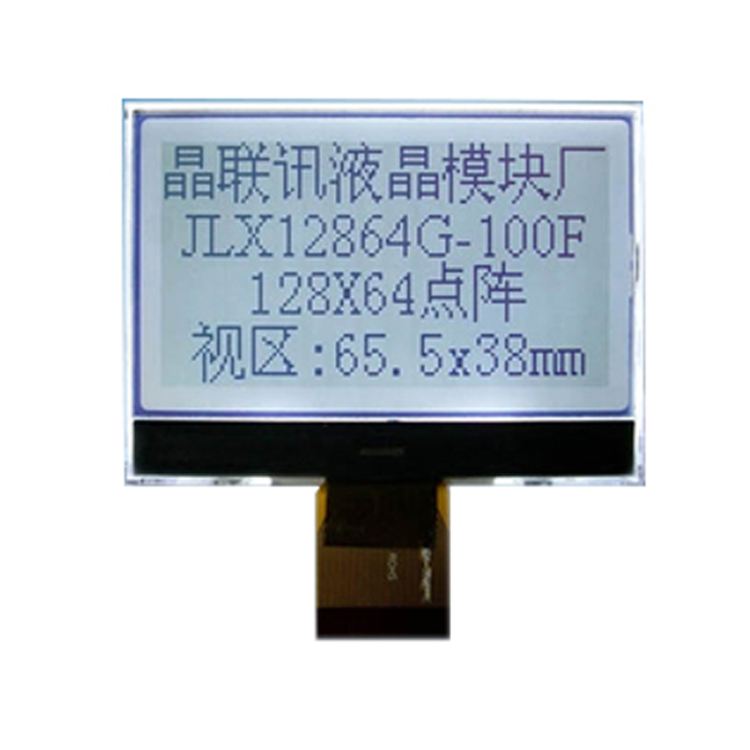

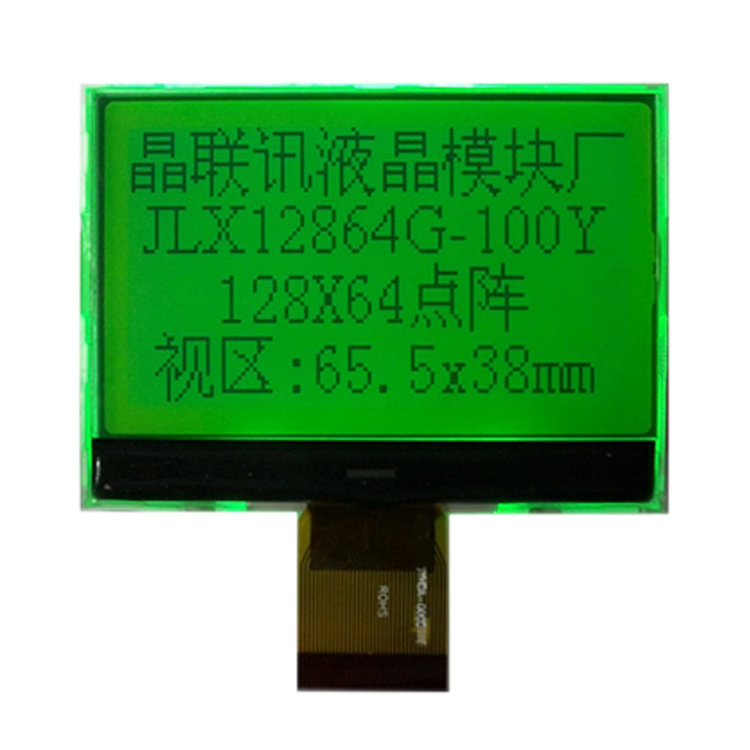

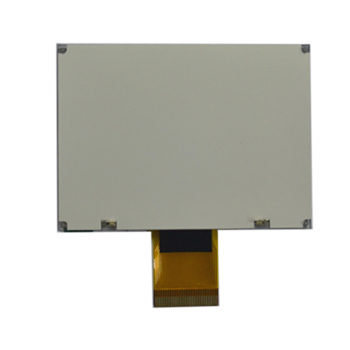

4.产品展示：

JLX12864G-100-BN（插接式FPC）
