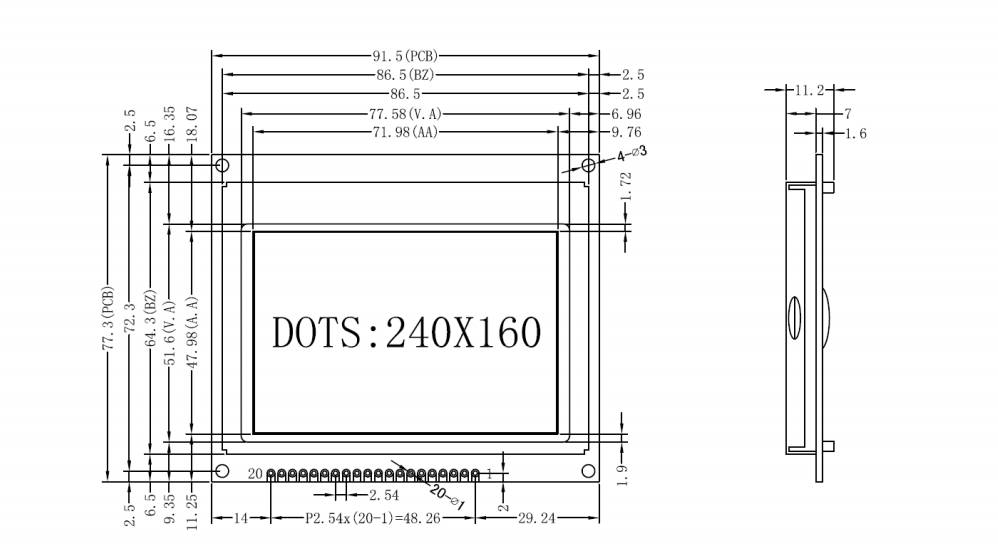

1.产品结构：

2.引脚定义：

模块的接口既可以当成并口用，也可以当成串口用（PCB 内部跳线选择串口/并口）

（1）当并行时，CON1 功能如下：

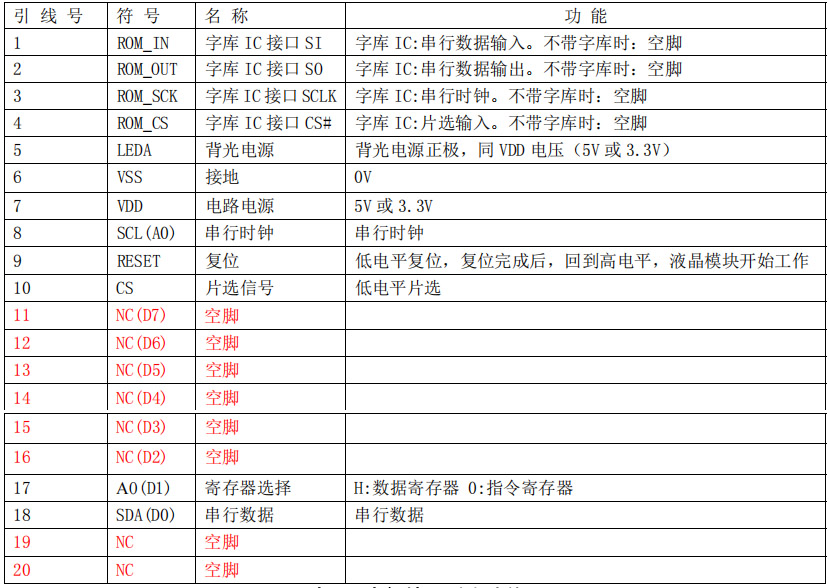

（2）当4 线SPI 串行时，接口功能如下：

3.产品特点：

1. 结构牢。
2. IC 采用矽创公司ST7586S,功能强大，稳定性好
3. 功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口，或选择并行接口。
5. 工作温度宽:-20℃ - 70℃;
6. 可靠性高。
7.显示内容:
      ●240*160 点阵单色或4 灰度级图片;
      ●或显示7 个×5 行32*32 点阵的汉字;
      ●或显示10 个×6 行24*24 点阵的汉字;
      ●或显示15 个×10 行16*16 点阵的汉字;
      ●或显示20 个×13 行12*12 点阵的汉字;
      ●或显示其他的ASCII 码等;
8. 可以选择带字库IC(IC 型号：JLX-GB2312-3204，此IC 为可选的配件)

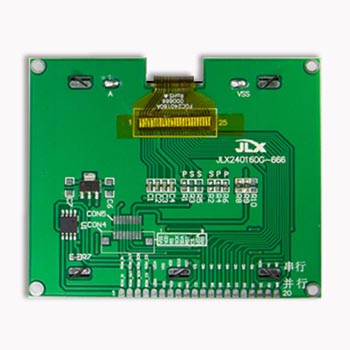

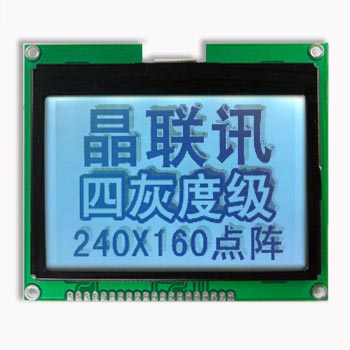

4.产品展示：

JLX240160G-666-PL(带大字库)
