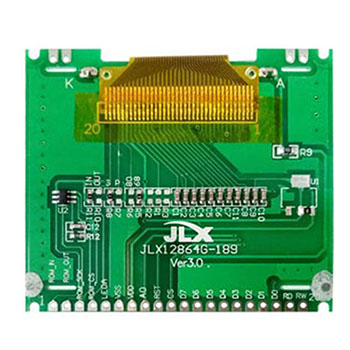

1.产品结构：

2.引脚功能：

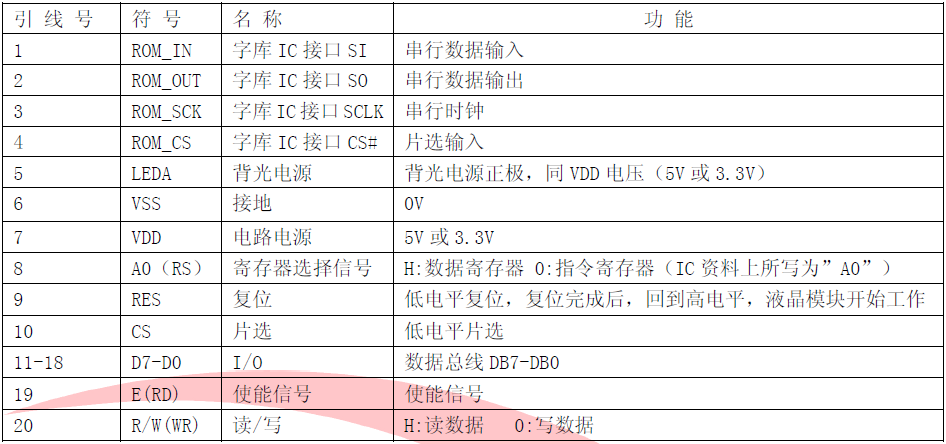

(1)当并行时，CON1功能如下：

(2)当串行时，CON1功能如下：

3.产品特点：

1.结构牢。
2.IC 采用矽创公司ST7565R,功能强大，稳定性好
3.功耗低:2-200mW（不带背光<2mW,带背光<200mW）;
4.显示内容:
●128*64 点阵单色图片;
●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8
字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5.指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6.接口简单方便:可采用4 线SPI 串行接口，或选择并行接口。
7.工作温度宽:-20℃ - 70℃;

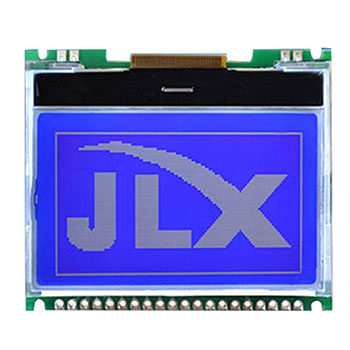

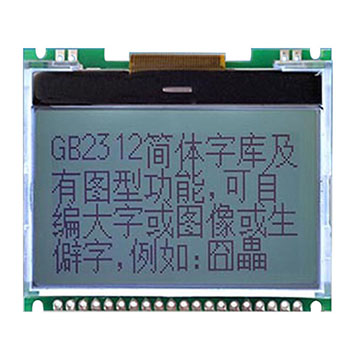

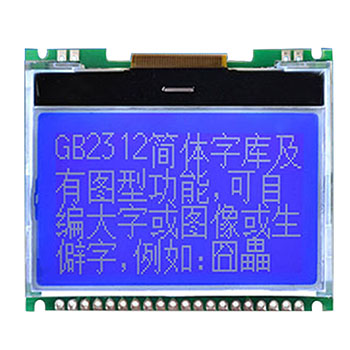

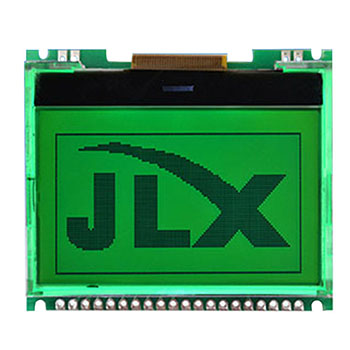

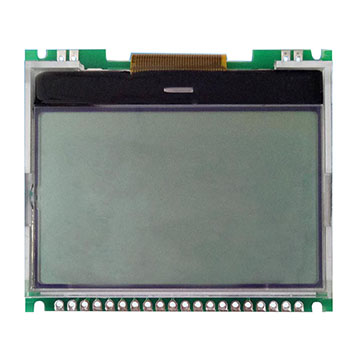

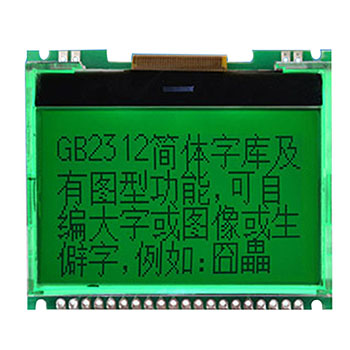

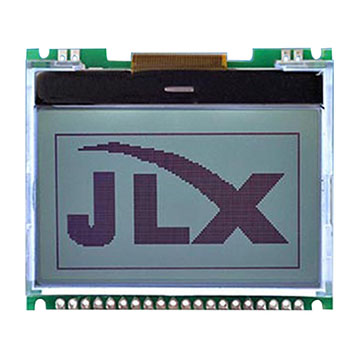

2.产品展示：

JLX 12864G-189-PC（带字库）
