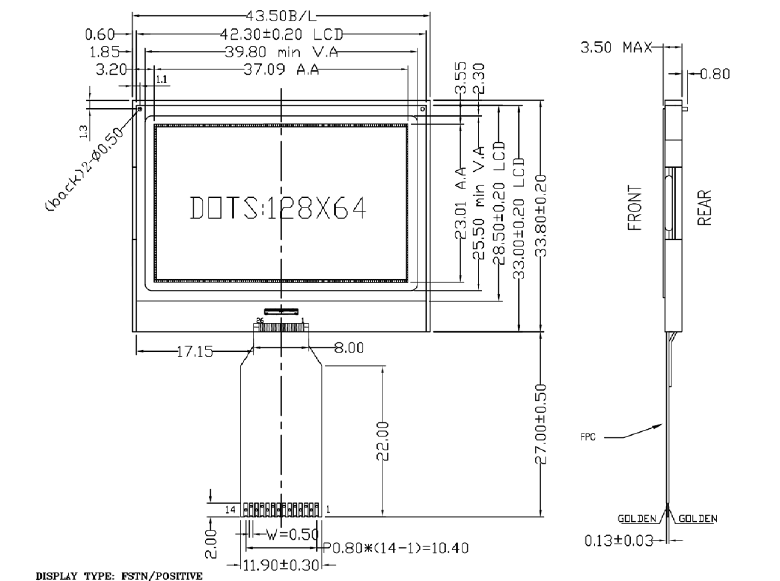

1.产品结构：

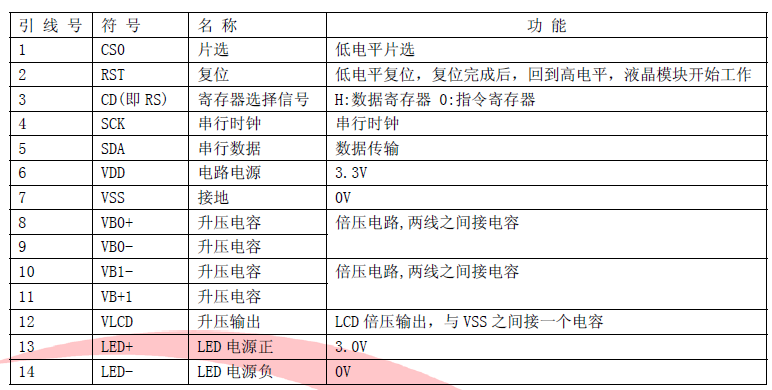

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式 FPC。

2. IC 采用 UC1701X,功能强大，稳定性好

3. 功耗低: 不带背光 1mW（3.3V*0.3mA）,带背光不大于 150mW（3.3V*45mA）;

4. 显示内容:

     （1） 128*64 点阵单色图片，或其它小于 128*64 点阵的单色图片;
     （2） 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8 字*4 行；

     （3） 按照 12*12 点阵汉字来计算可显示 10 字*4 行；
     （4） 按照 8*16 点阵汉字来计算可显示 16 字*4 行；
     （5） 按照 5*8 点阵汉字来计算可显示 21 字*8 行；
5. 指令功能强;
6.接口简单方便:采用 4 线 SPI 串行接口。

7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

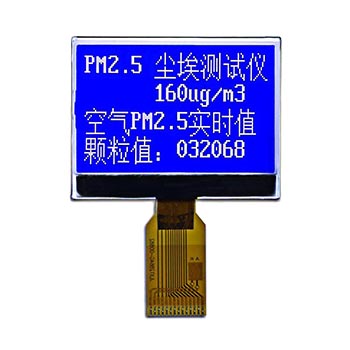

4.产品展示：

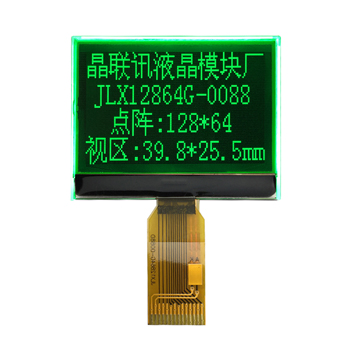

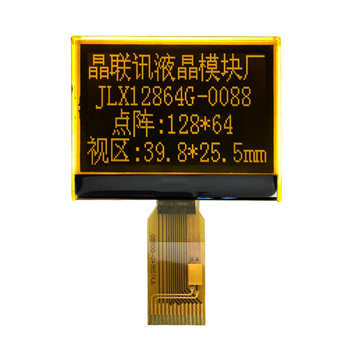

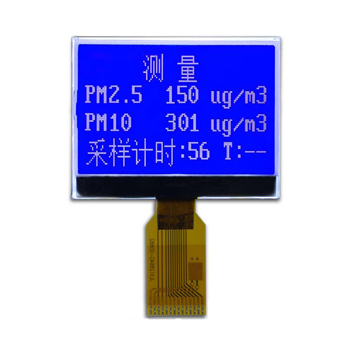

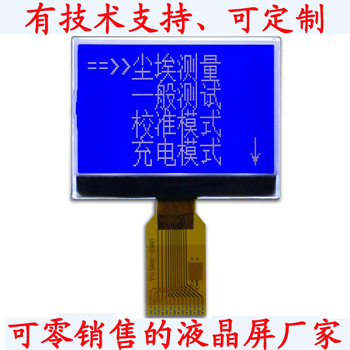

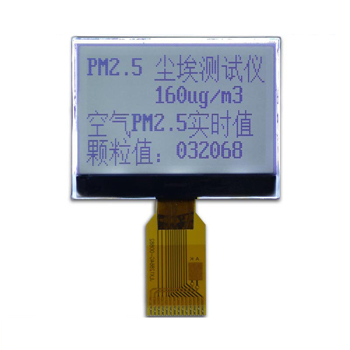

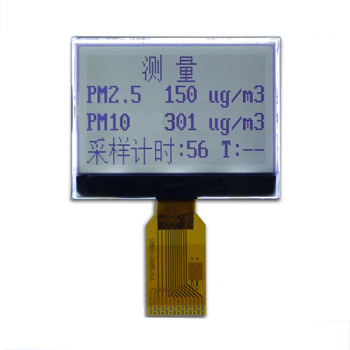

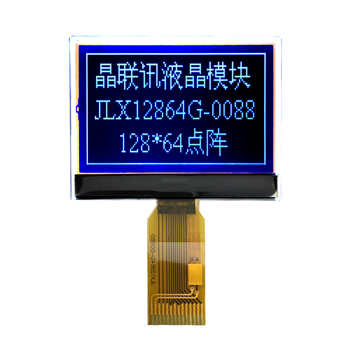

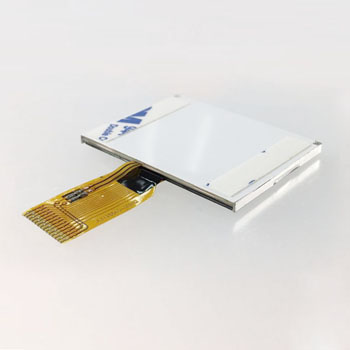

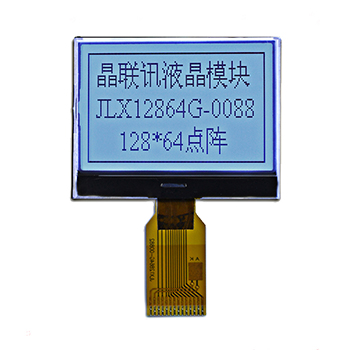

JLX12864G-0088-BN(焊接式FPC)

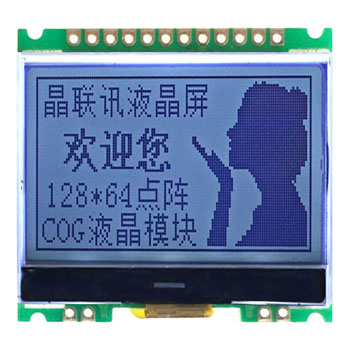

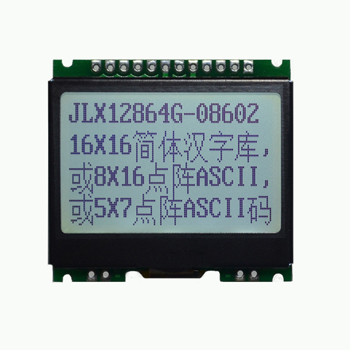

需要带 PCB板+铁框 的请点击下图：
