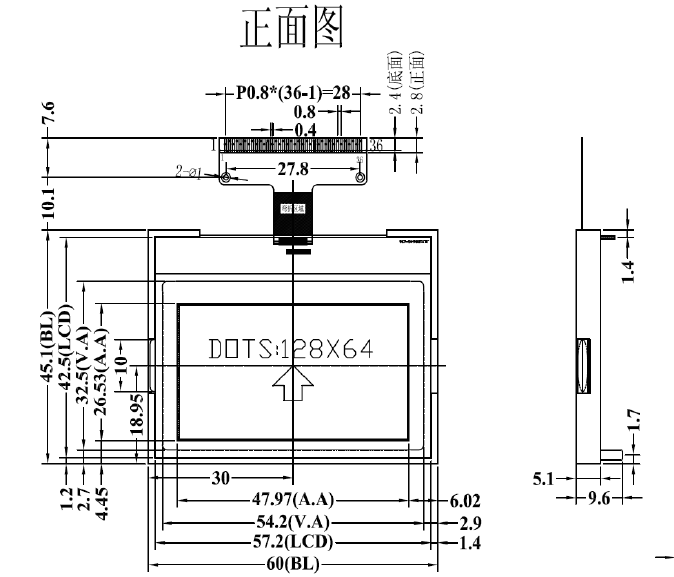

1.产品结构：

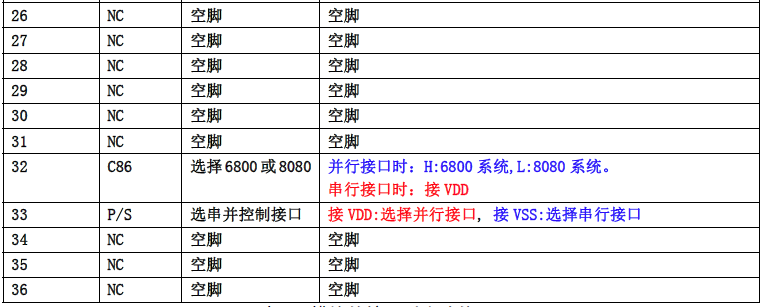

2.引脚功能：

3.产品特点：

1.结构牢：背光带有挡墙，焊接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大，稳定性好
3. 功耗低: 不带背光 1mW（3.3V*0.3mA）,带背光不大于 100mW（3.3V*30mA）;

4. 显示内容:
   （1）128*64 点阵单色图片，或其它小于 128*64 点阵的单色图片;
   （2）可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8 字*4 行；

   （3）按照 8*16 点阵汉字来计算可显示 16 字*4 行；
   （4）按照 5*8 点阵汉字来计算可显示 21 字*8 行；
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。
并口时：可以“读-改-写”;
6. 接口简单方便:可采用 4 线 SPI 串口，或选择并口（6800 时序和 8080 时序可选）。
7. 工作温度:-20℃ - +70℃;
8. 储存温度:-30℃ - +80℃;

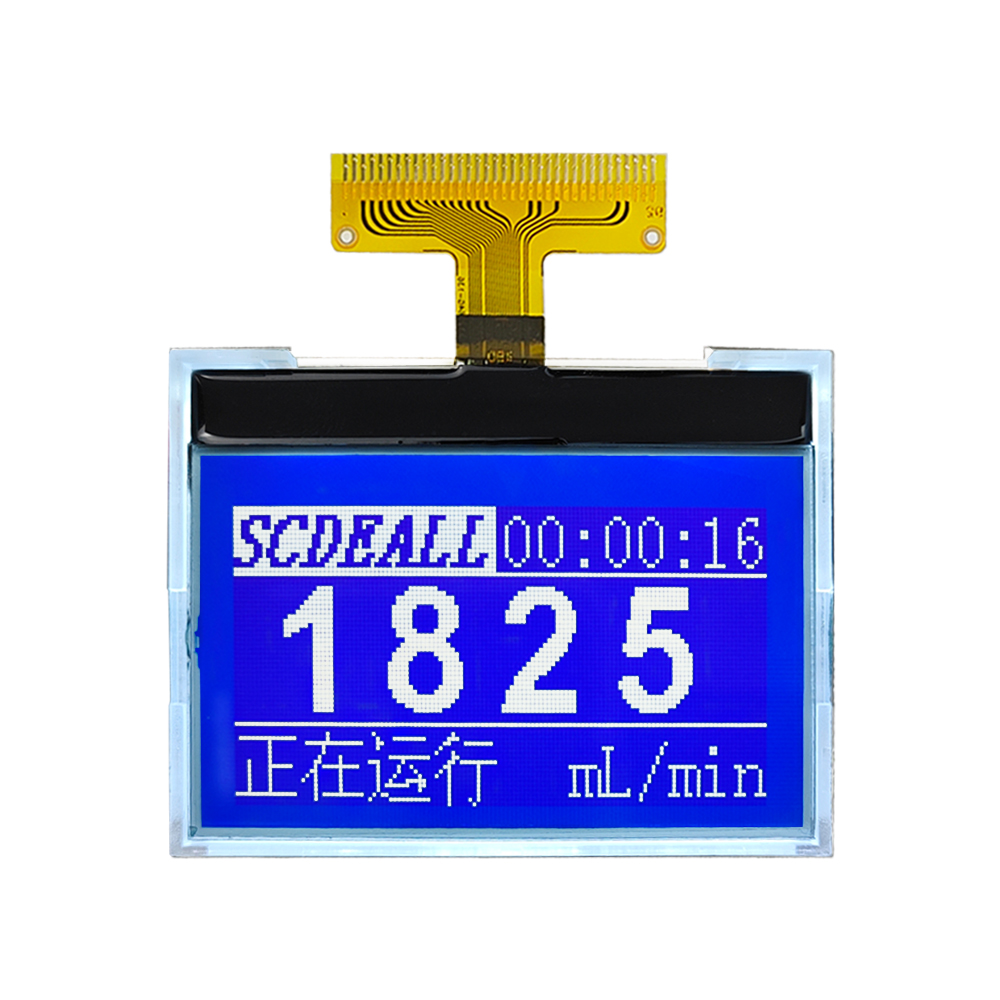

4.产品展示：

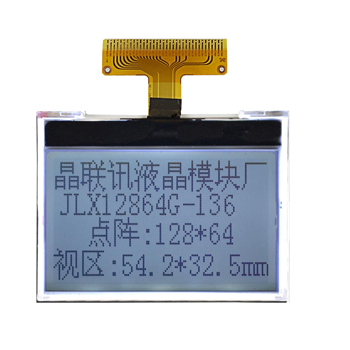

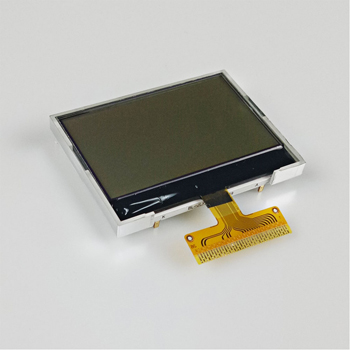

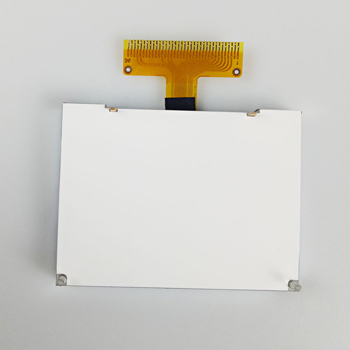

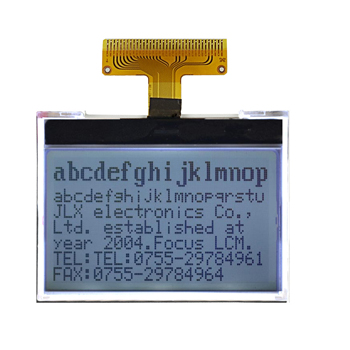

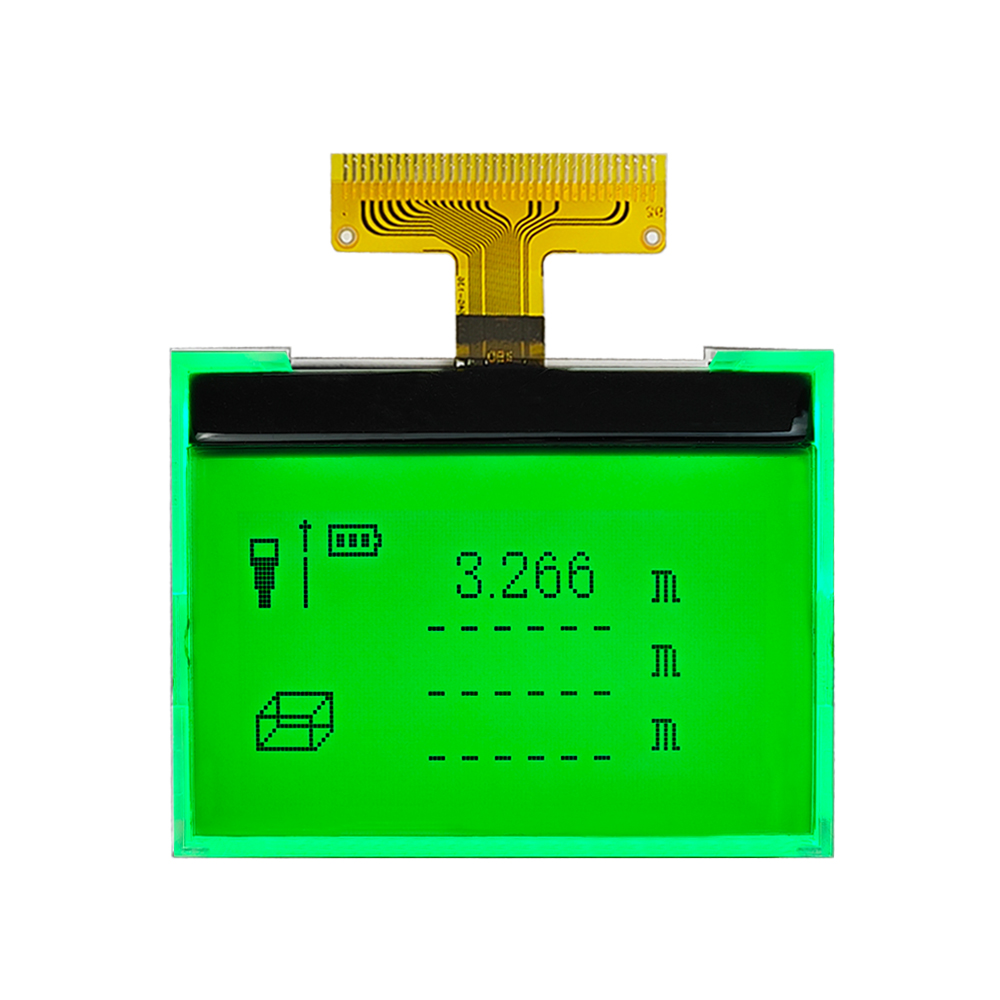

JLX12864G-136-BN(焊接式FPC)

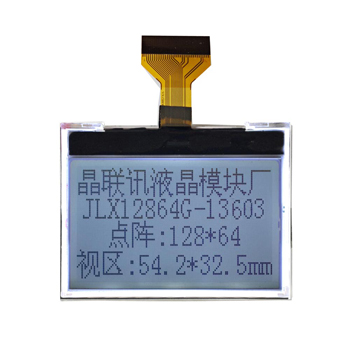

需要插座式FPC排线的请点击下图：
