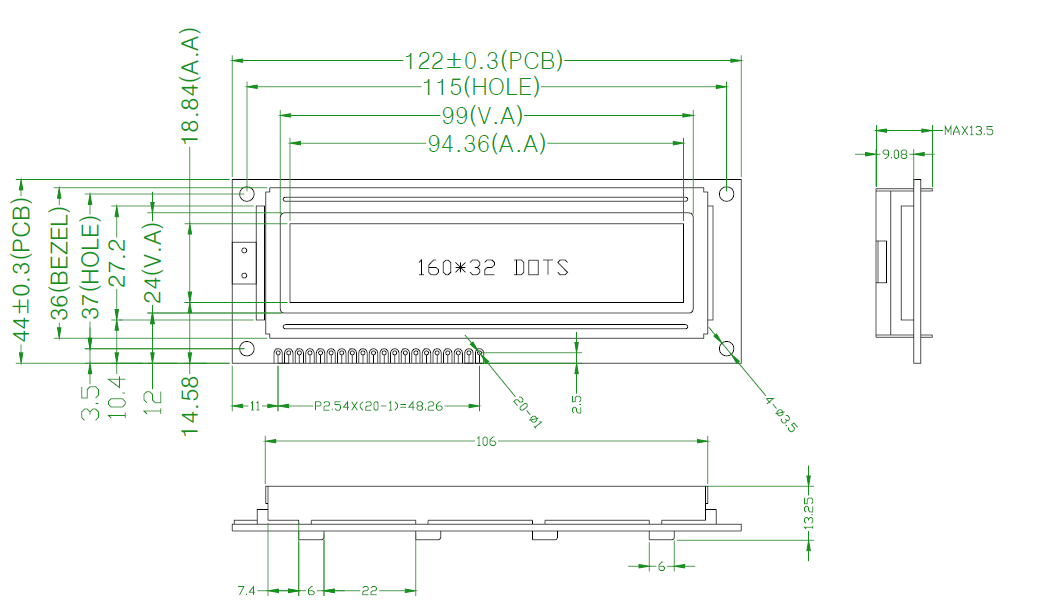

1.产品结构：

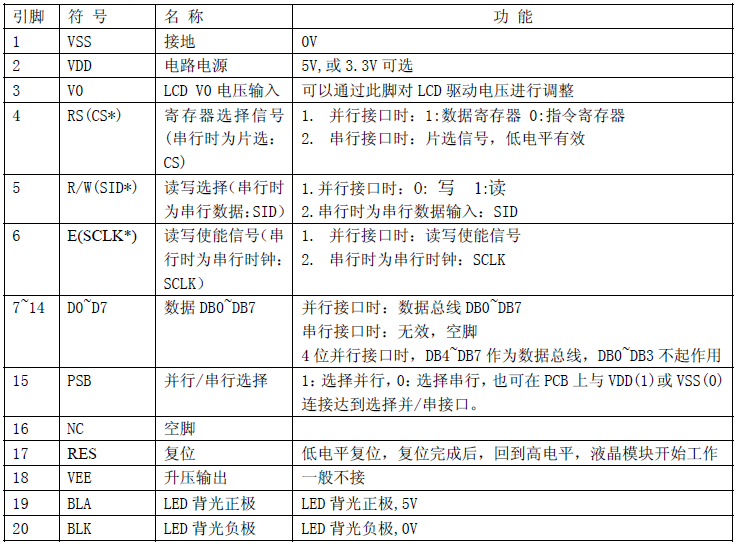

2.引脚功能：

3.产品特点：

1. 结构牢：带PCB、背光、铁框
2. IC 采用矽创公司ST7920,功能强大，稳定性好
3. 功耗低:10 - 100mW（不带背光10mW,带背光不大于100mW）;
4. 显示内容:
     ●160*32 点阵单色图片;
     ●内置8192 个中文汉字（16X16 点阵）、128 个字符（8X16 点阵）及64X256点阵显
示RAM（GDRAM）.
5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6. 接口简单方便:采用3 线SPI 串行接口，可只需3 位MPU 的端口。也可选用8 位并行接口。
7. 工作温度:-20℃ - 70℃;

8. 储存温度:-30℃ - 80℃;
9. 可靠性高:寿命为50,000 小时(25℃)。

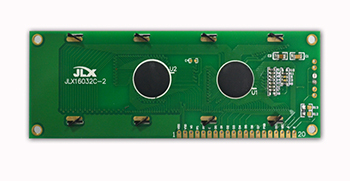

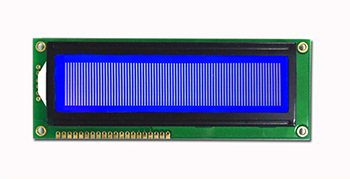

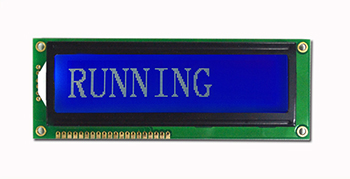

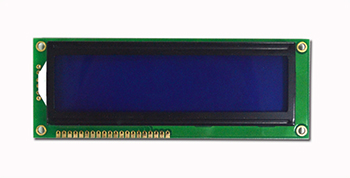

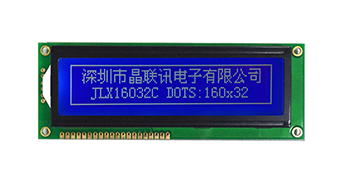

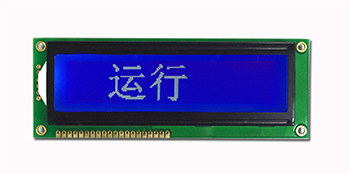

4.产品展示：

JLX16032C-1-COB
