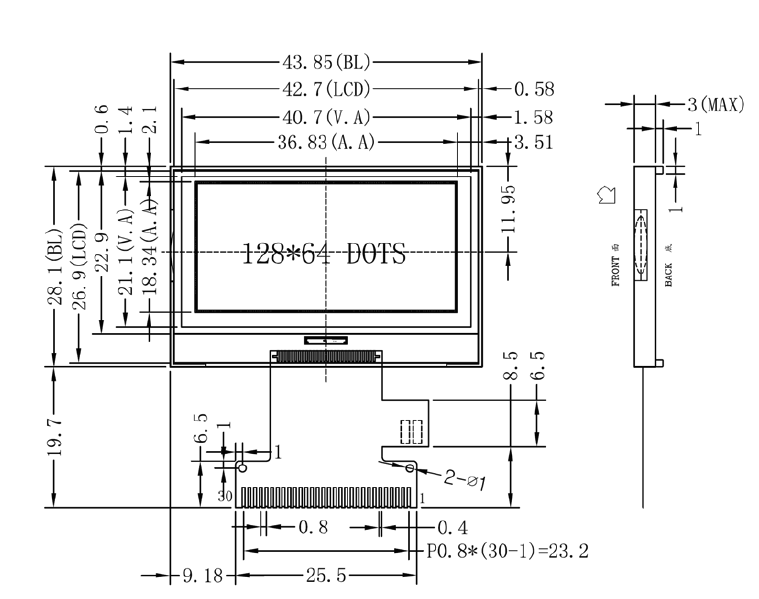

1.产品结构：

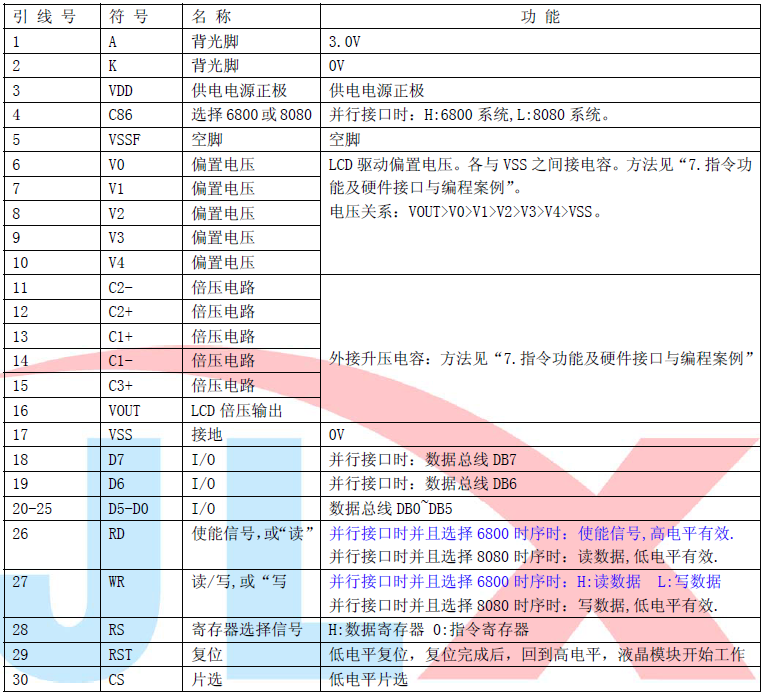

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式 FPC。
2.IC 采用矽创公司 ST7565R,功能强大，稳定性好

3.显示内容:
     ● 128*64 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

4.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。并口时：可以“读-改-写”;

5. 接口简单方便:采用并行接口
6.工作温度宽:-20～50℃;
7.功耗低:1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于 100mW）;

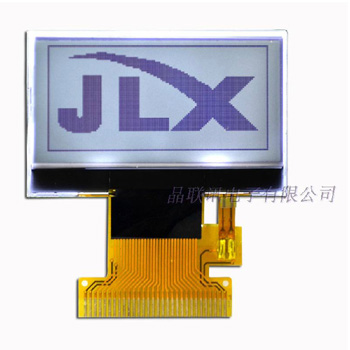

4.产品展示：

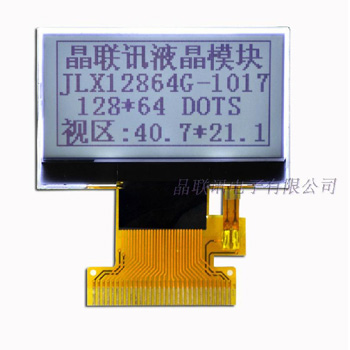

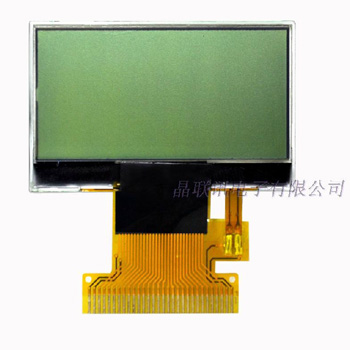

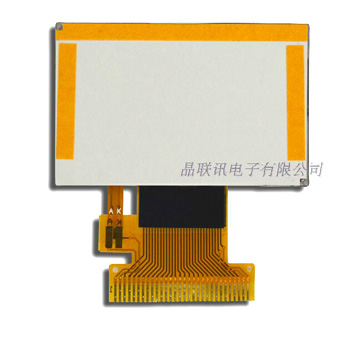

JLX12864G-1017-BN(焊接式FPC)

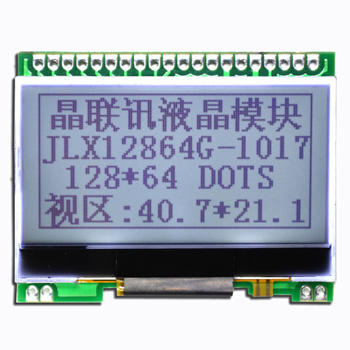

需要带PCB板的请点击下图：
