JLX192128G-97006-BN(插接式FPC)

品名： 液晶模块

型号：JLX192128G-97006-BN(插接式FPC)

点阵：192*128

外形尺寸：60.7*49.1*4.9mm

视窗尺寸：56*38.9mm

显示颜色： 白底黑字/蓝底白字可选

IC: ST75256

应用范围： 适用于各种仪器仪表，通信设备系统，环保系列，金融系列等

详情

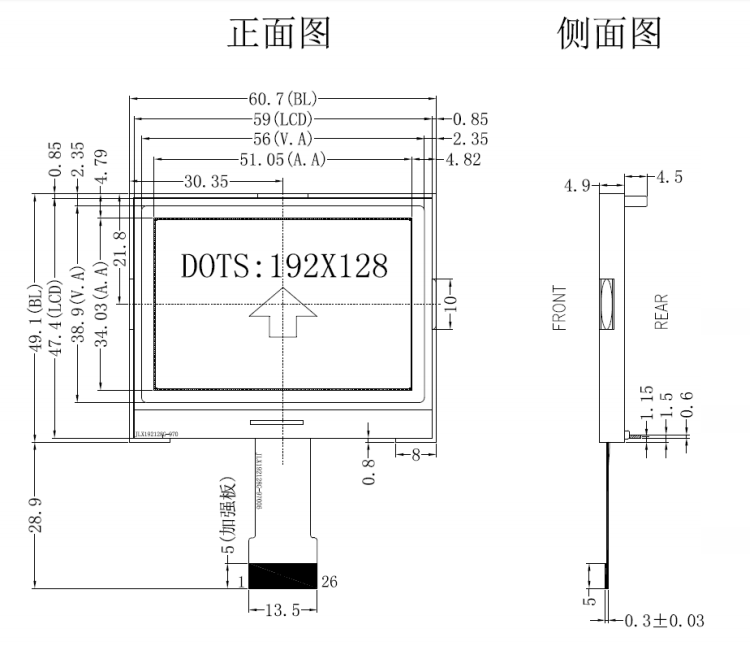

1.产品结构：

2.引脚功能：

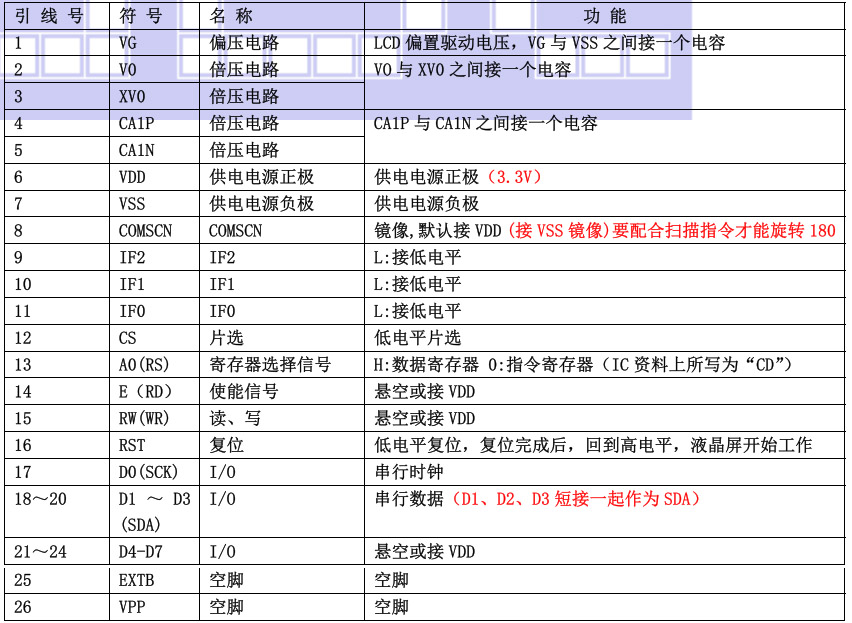

(1)并行时接口引脚功能

(2)四线串行时接口引脚功能

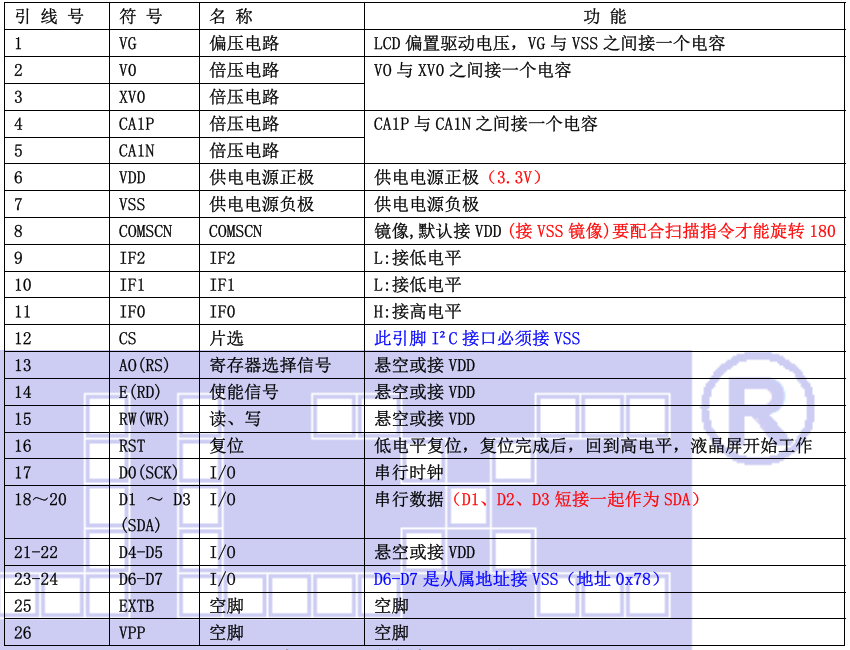

(3)I²C 总线时接口引脚功能

3.产品特点：

3.1 结构牢，插接式 FPC。

3.2 IC 采用矽创公司 ST75256,功能强大，稳定性好

3.3 功耗低不带背光 1mW（3.3V*0.3mA）,带背光不大于 200mW（3.3V*60mA）;

3.4 接口简单方便:可采用 4 线 SPI 串行接口、并行接口，I2 C 接口。

3.5 工作温度宽: -20℃∽+70℃；

3.6 储存温度宽: -30℃∽+80℃；

3.7 显示内容:

●

192*128 点阵单色或 4 灰度级图片;

●

或显示 6 个×4 行 32*32 点阵的汉字;

●

或显示 8 个×5 行 24*24 点阵的汉字;

●

或显示 12 个×8 行 16*16 点阵的汉字;

●

或显示其他的 ASCII 码等;

3.8 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

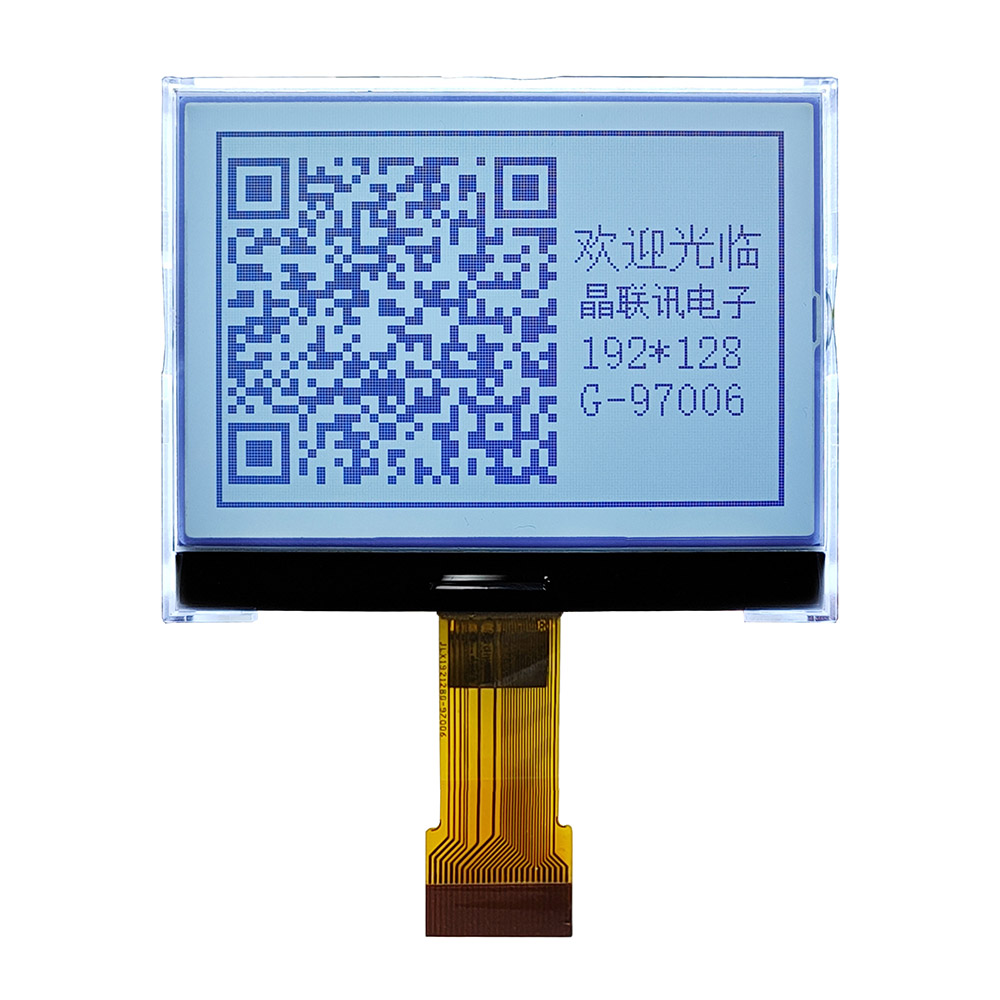

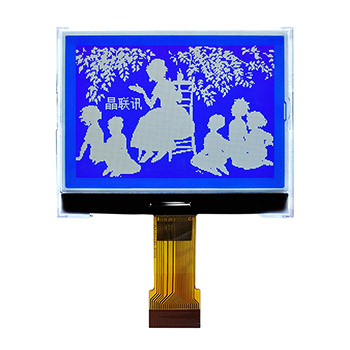

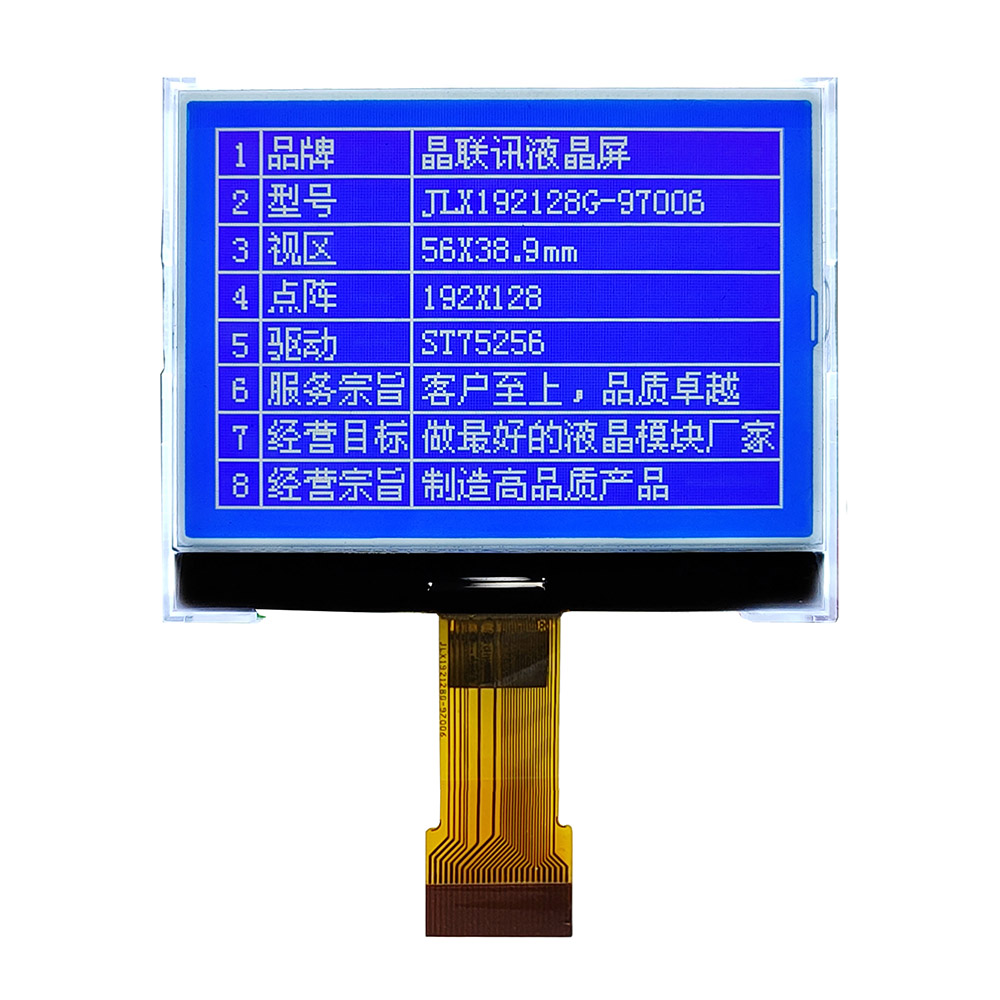

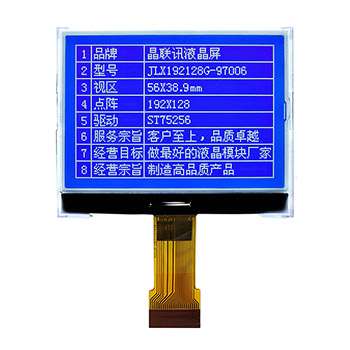

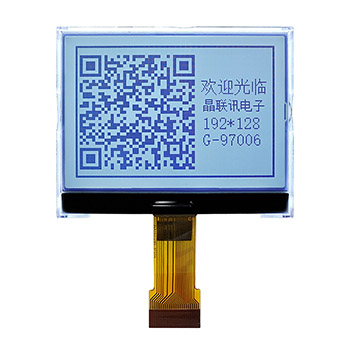

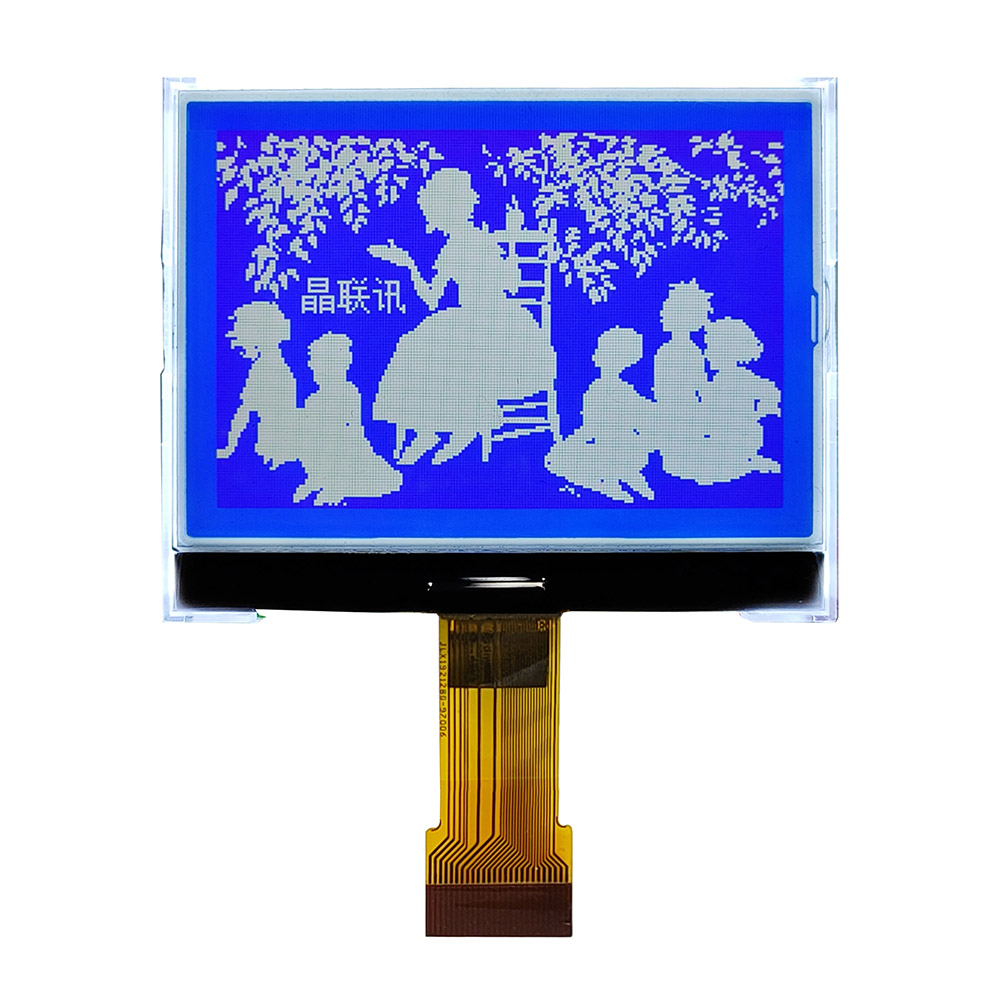

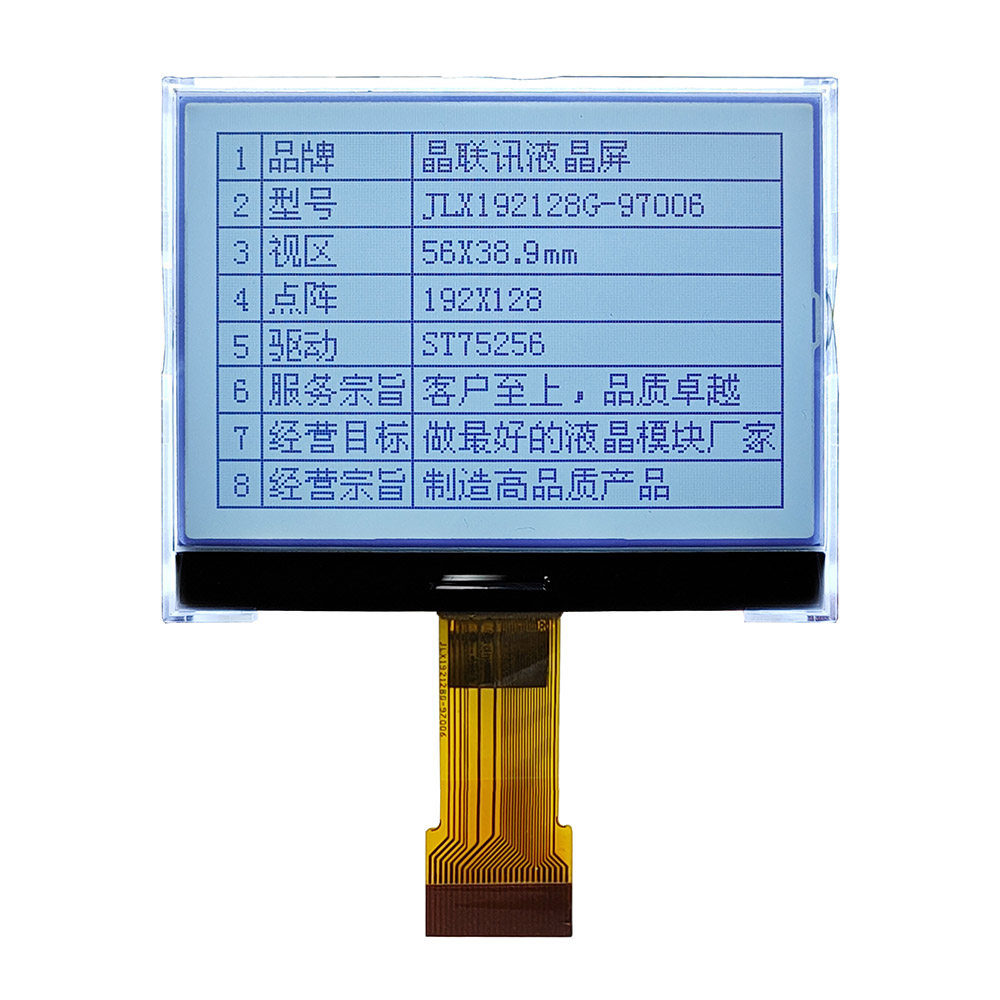

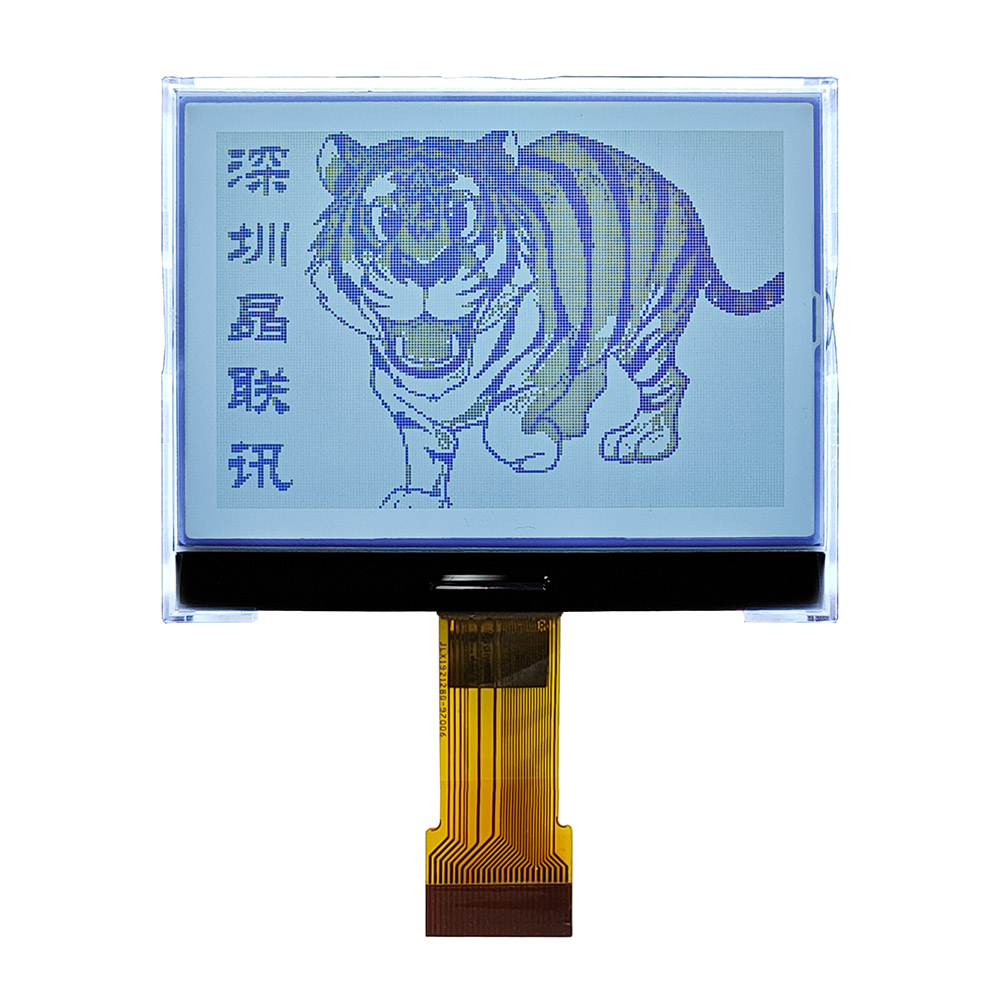

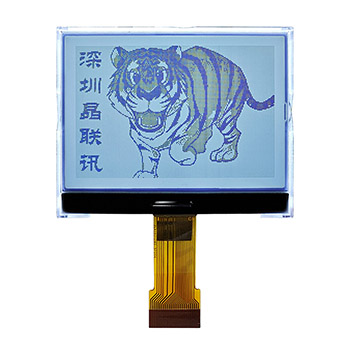

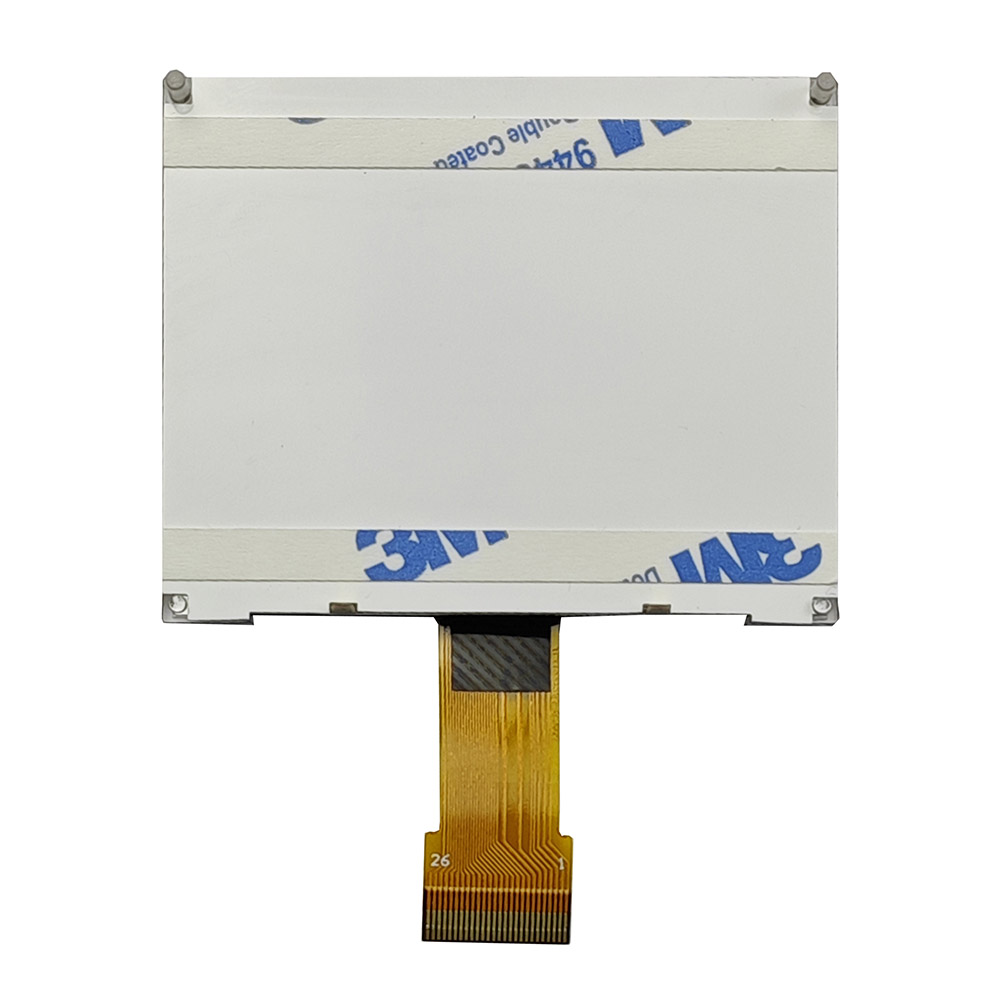

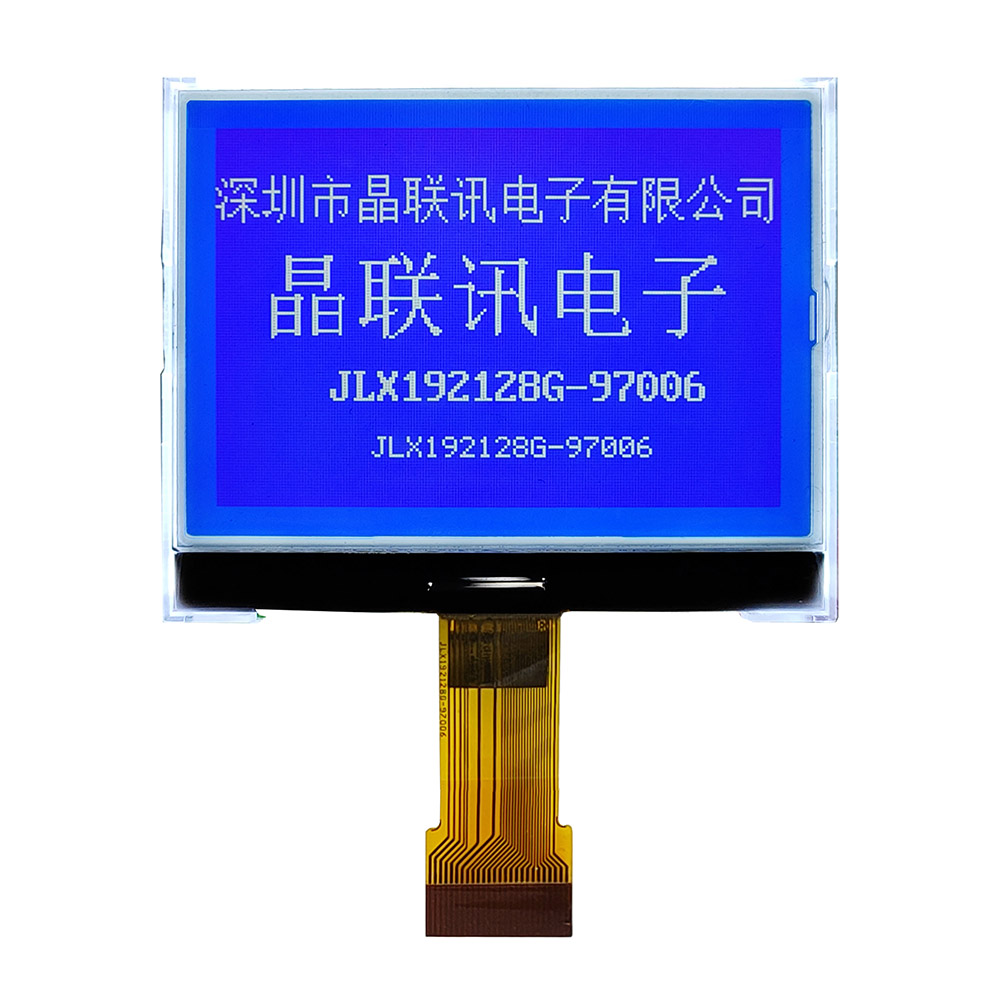

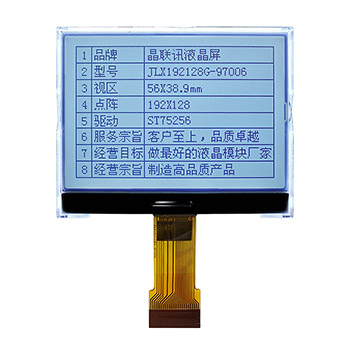

4.产品展示：

JLX192128G-97006-BN(插接式FPC)
