JLX384160G-9805-PN(不带字库）

品名： 液晶模块

型号：JLX384160G-9805-PN(不带字库）

点阵：384*160

外形尺寸：130.7*75.7*7.1mm

视窗尺寸：124.7*55.3mm

显示颜色： 白底黑字/蓝底白字可选

IC: ST7586S

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统，车载系统等.

详情

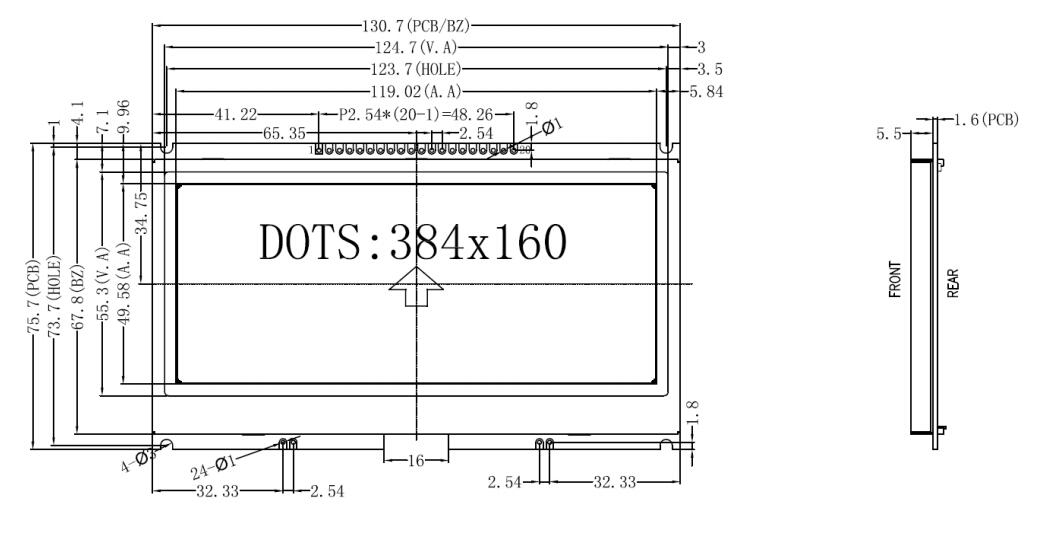

1.产品结构：

2.引脚功能：

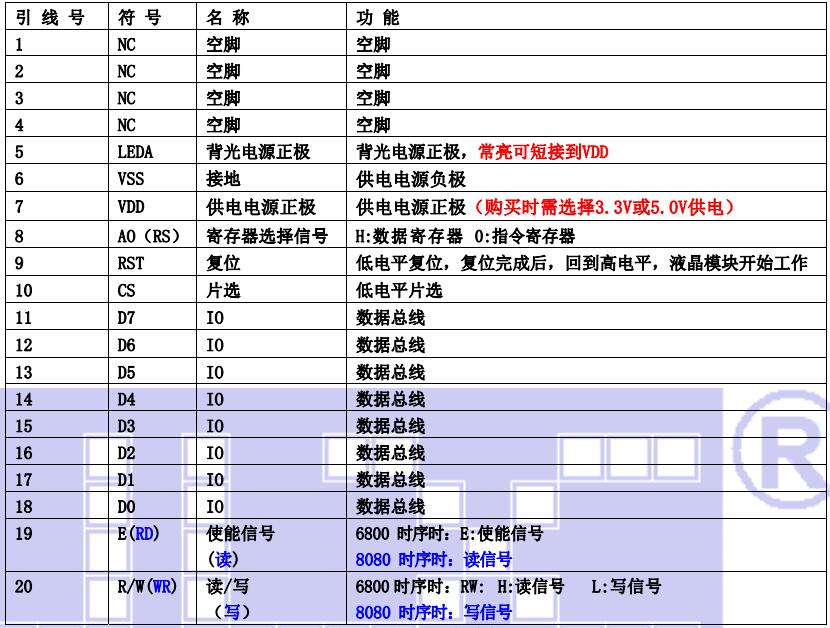

（1）并行接口引脚功能说明：

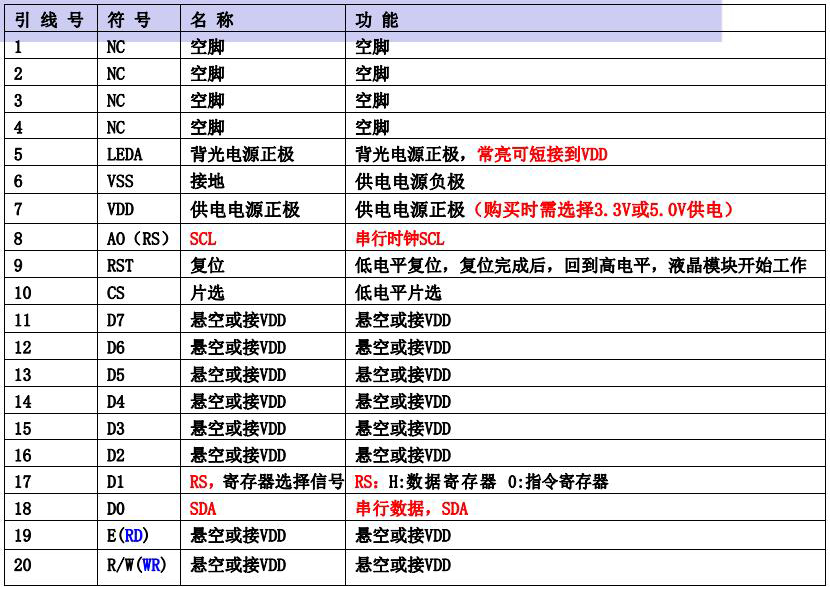

（2）串行接口引脚功能说明：

3.产品特点：

1. 结构牢，焊接式 FPC,带 PCB、铁框。

2. IC 采用矽创公司 ST7586S,功能强大，稳定性好

3. 功耗：不带背光 6.6mW（3.3V*2mA）,带背光不大于 490mW（3.0V*160mA）;

4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口。

5. 工作温度宽: -20℃∽+70℃；

6. 储存温度宽: -30℃∽+80℃；

7. 显示内容:

●384*160 点阵单色或 4 灰度级图片;

●或显示 12 个×5 行 32*32 点阵的汉字;

●或显示 16 个×6 行 24*24 点阵的汉字;

●或显示 24 个×10 行 16*16 点阵的汉字;

●或显示 32 个×13 行 12*12 点阵的汉字;

●或显示 48 个×10 行 8*16 点阵的汉字;

●或显示 64 个×20 行 5*8 点阵的汉字;

●或显示其他的 ASCII 码等;

8. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

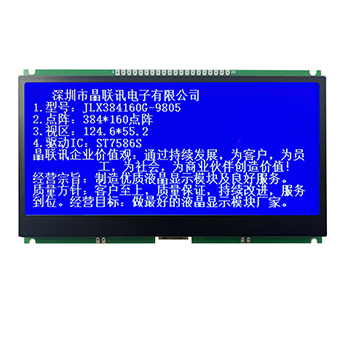

4.产品展示：

JLX384160G-9805-PN（不带字库）
