JLX256160G-9803-BN(焊接式FPC）
品名： 液晶模块

型号：JLX256160G-9803-BN(焊接式FPC）

点阵：256*160

外形尺寸：65*48.9*5mm

视窗尺寸：60*37.9mm

显示颜色： 白底黑字/蓝底白字可选

IC: ST75256

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统，车载系统等.


详情

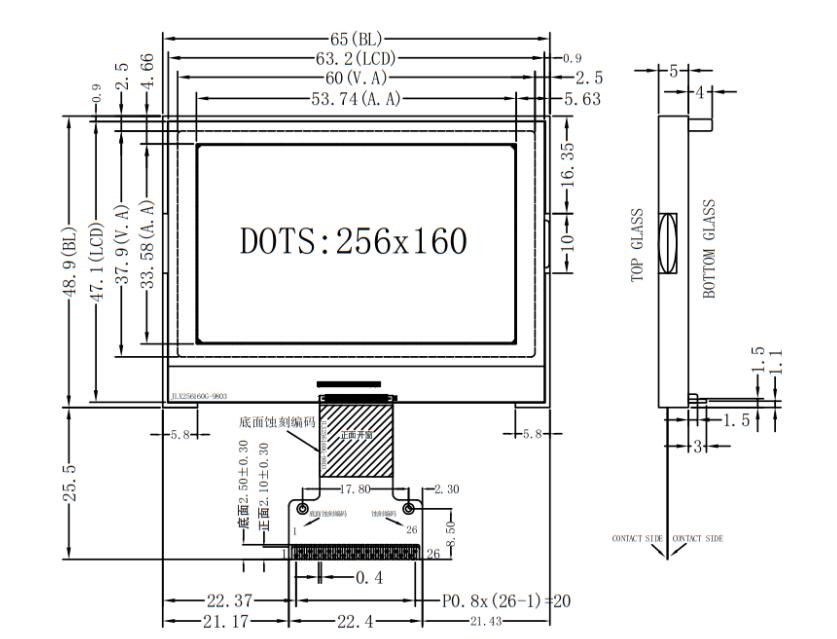

1.产品结构：



2.引脚功能：

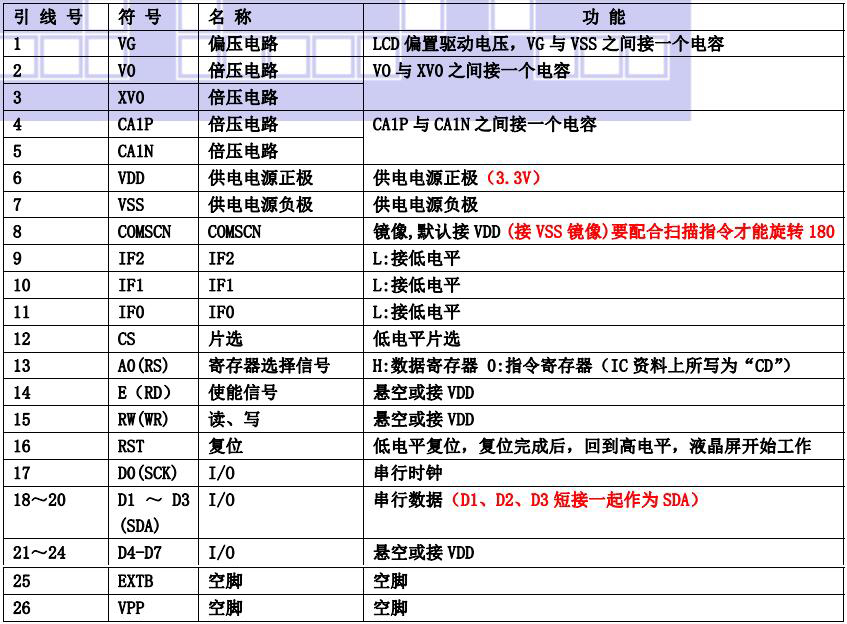

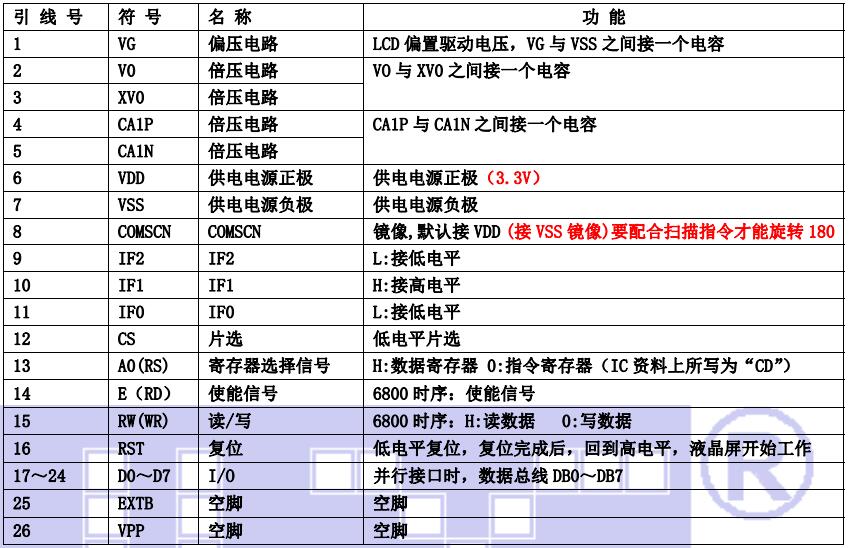

（1）并行时接口引脚功能

（2）四线串行时接口引脚功能

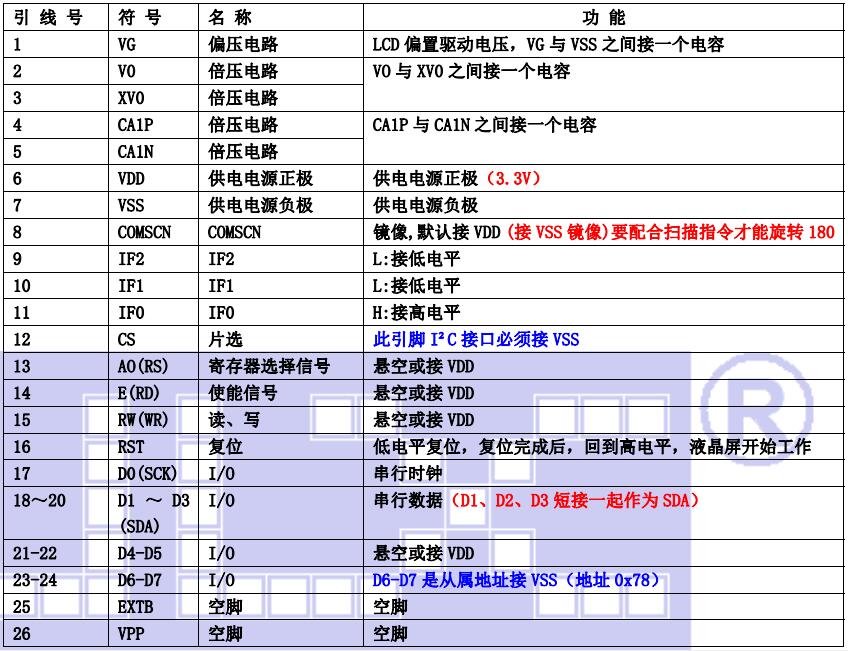

（3）I²C 总线时接口引脚功能


3.产品特点：

1. 结构牢，焊接式 FPC。
2. IC 采用矽创公司 ST75256,功能强大，稳定性好
3. 功耗低不带背光 1mW（3.3V*0.3mA）,带背光不大于 200mW（3.3V*60mA）;
4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口，I2 C 接口。
5. 工作温度宽: -20℃∽+70℃；
6. 储存温度宽: -30℃∽+80℃；
7. 显示内容:
●256*160 点阵单色或 4 灰度级图片;
●或显示 8 个×5 行 32*32 点阵的汉字;
●或显示 10 个×6 行 24*24 点阵的汉字;
●或显示 16 个×10 行 16*16 点阵的汉字;
●或显示其他的 ASCII 码等;

2.8 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

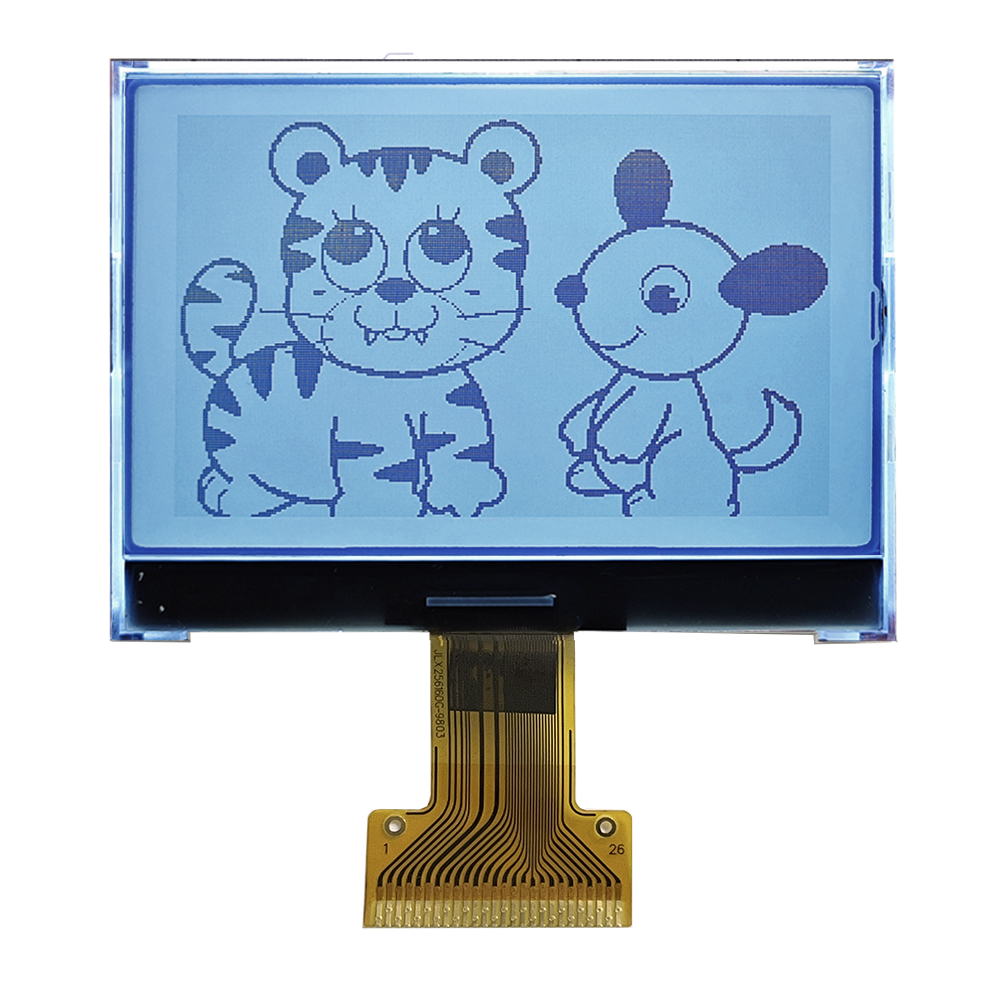

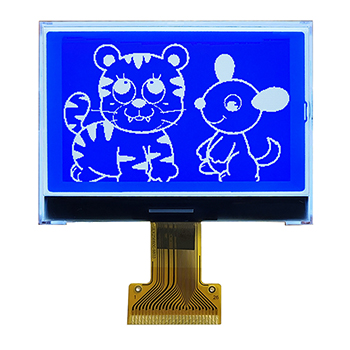

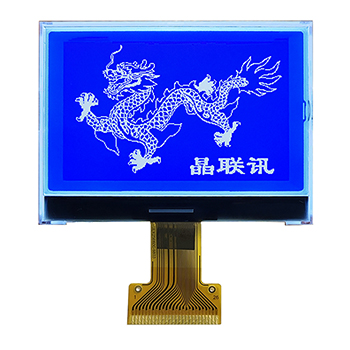

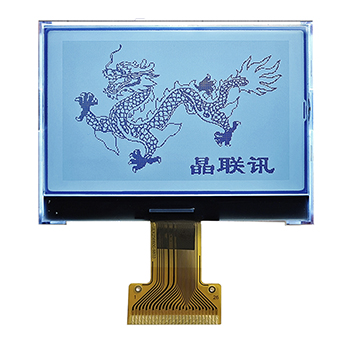

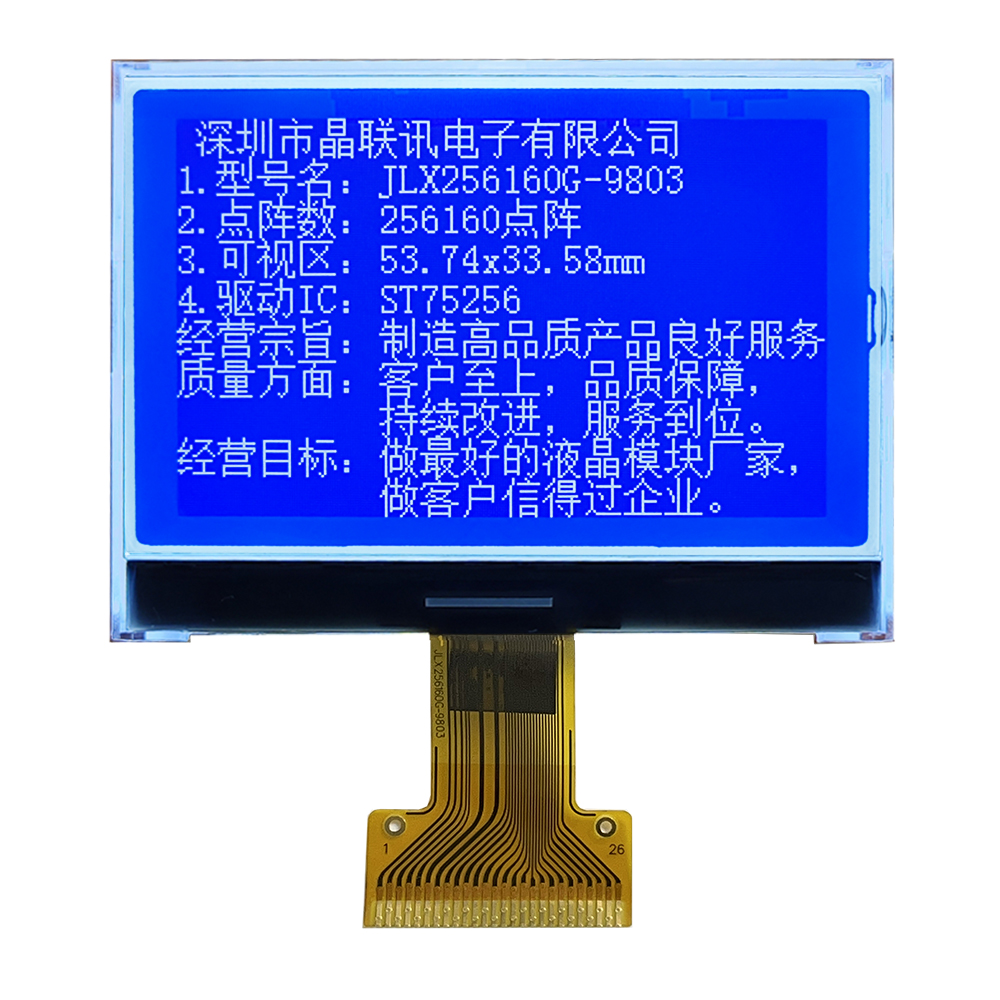

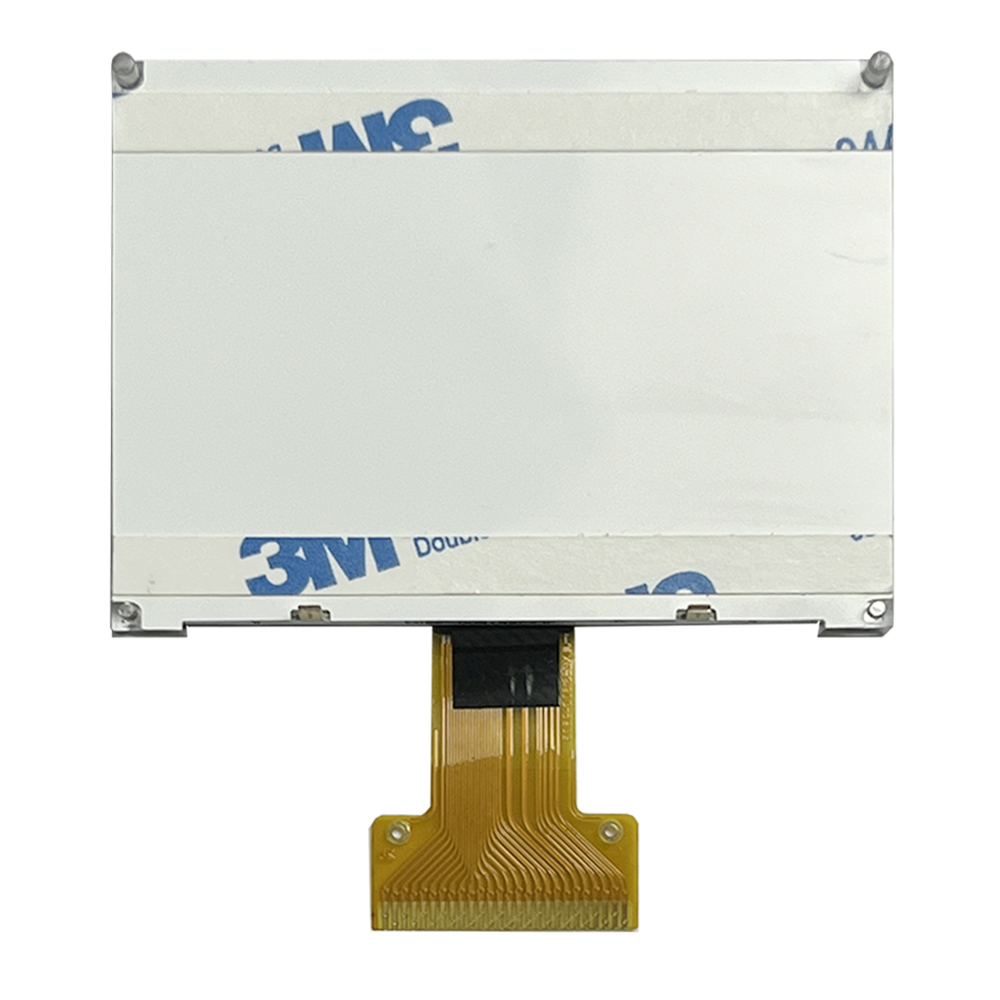

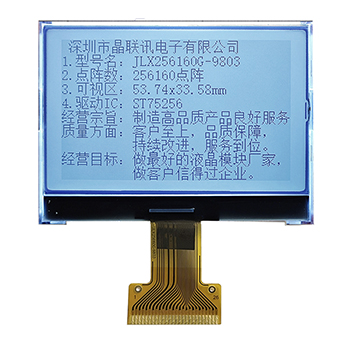

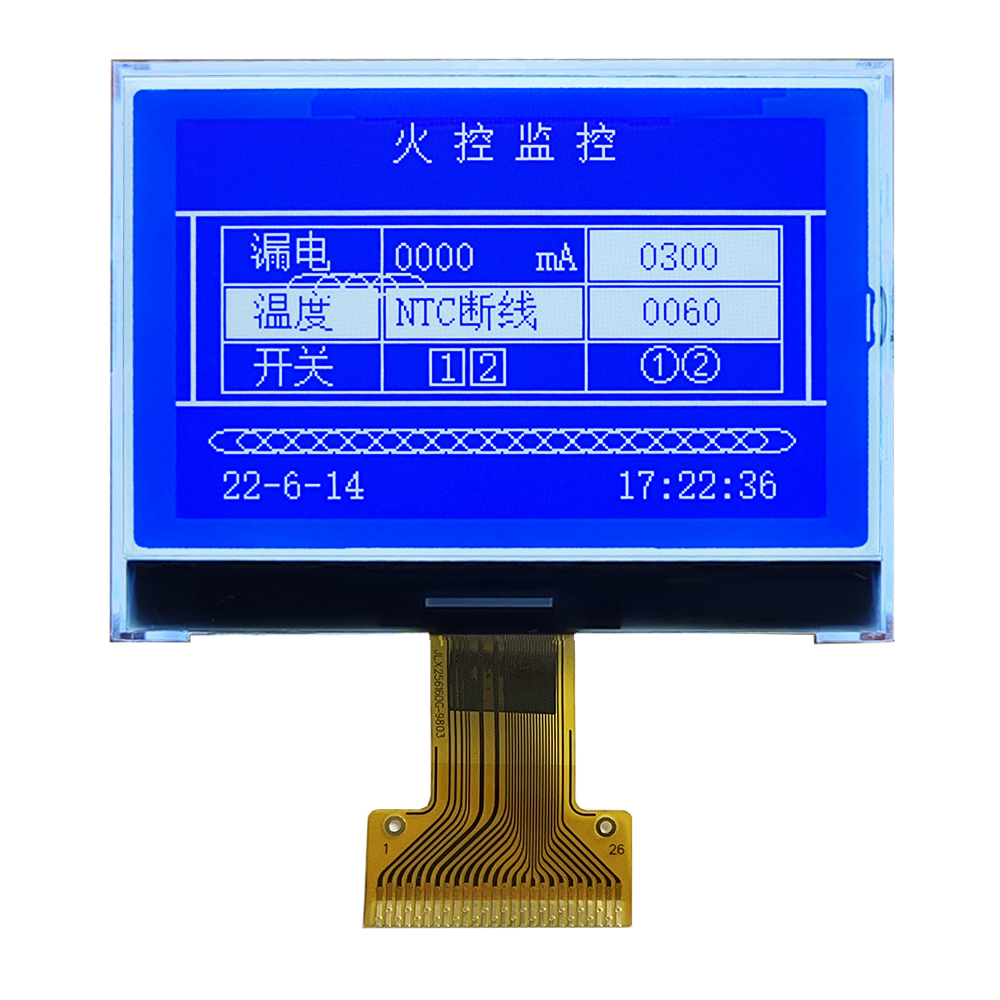

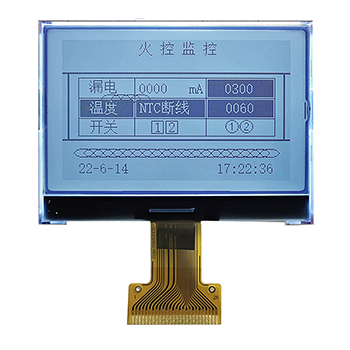

4.产品展示：

JLX256160G-9803-BN(焊接式FPC）
