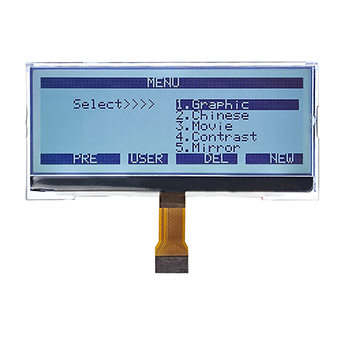

JLX19264G-95506-BN(插接式FPC)
品名: 液晶模块

型号:JLX19264G-95506-BN(插接式FPC)

点阵:192*64

外形尺寸:90.2*43.15*5mm

视窗尺寸:85.5*32mm

显示颜色: 白底黑字

IC: ST7525I

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

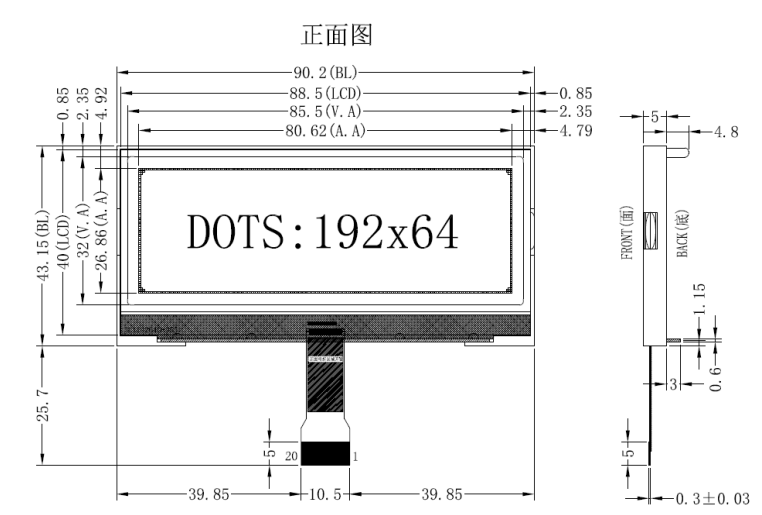

1.产品结构

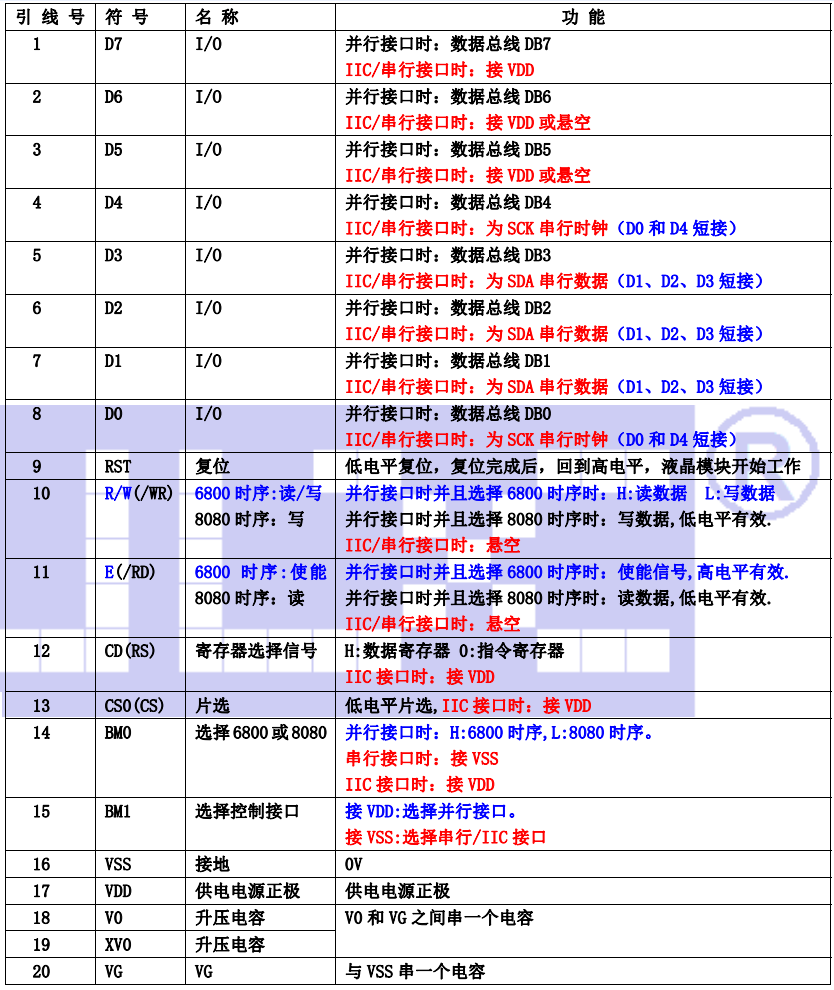

2.引脚功能


3.产品特点

1. 结构轻、薄、带背光、插接式 FPC。
2. IC 采用 ST7525I,功能强大,稳定性好
3. 功耗低:当电压为 3.3V 时,功耗低:不带背光 1.32mW(3.3V*0.4mA),带背光不大于 333mW
(3.3V*100.4mA);
4. 显示内容:
(1)192*64 点阵单色图片,或其它小于 192*64 点阵的单色图片;
(2)可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可
显示 12 字*4 行;
(3)按照 8*16 点阵汉字来计算可显示 24 字*4 行;
(4)按照 5*8 点阵汉字来计算可显示 32 字*8 行;
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。
6. 接口简单方便:并行、串行、IIC 接口;
7. 工作温度宽:-20℃ - +70℃;
8. 储存温度宽:-30℃ - +80℃;

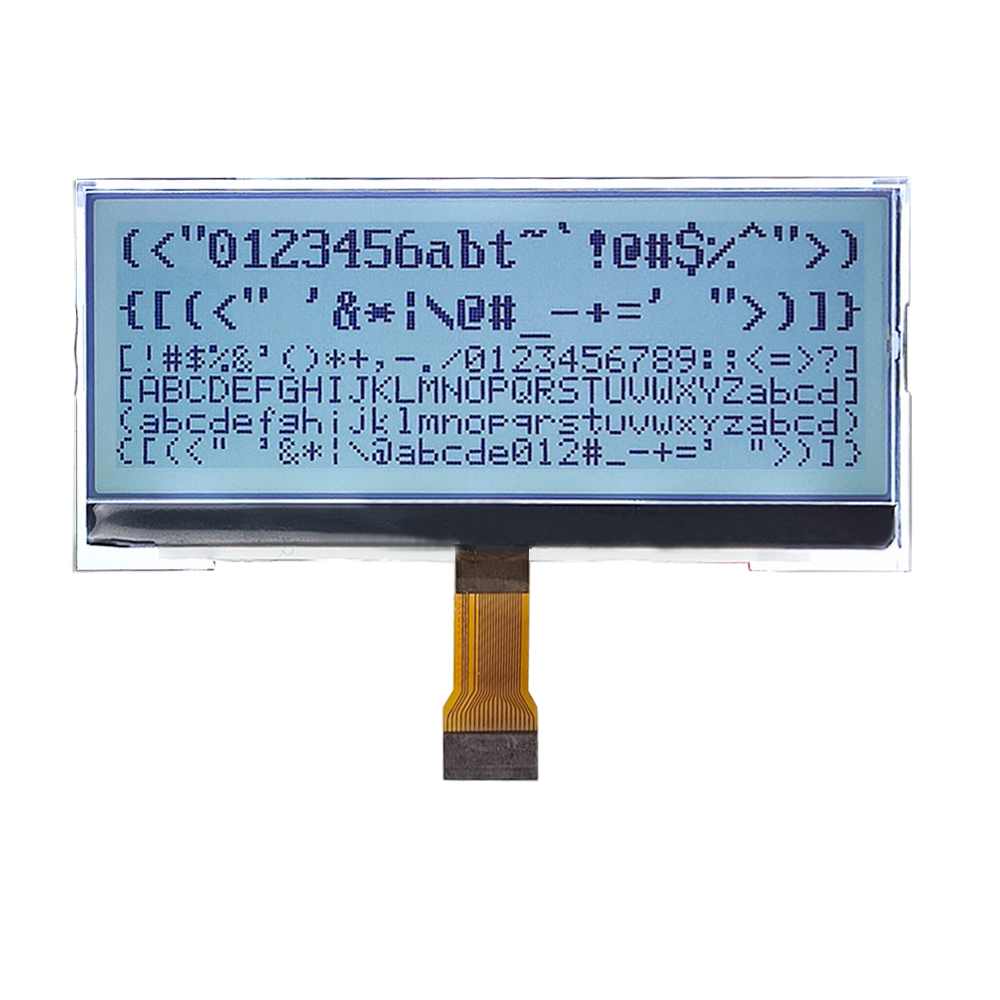

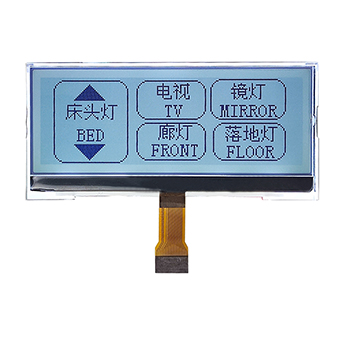

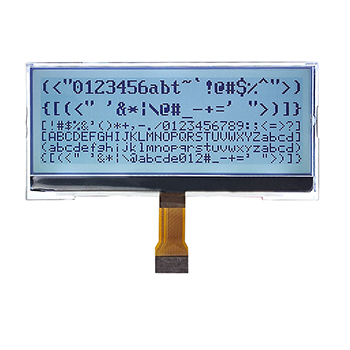

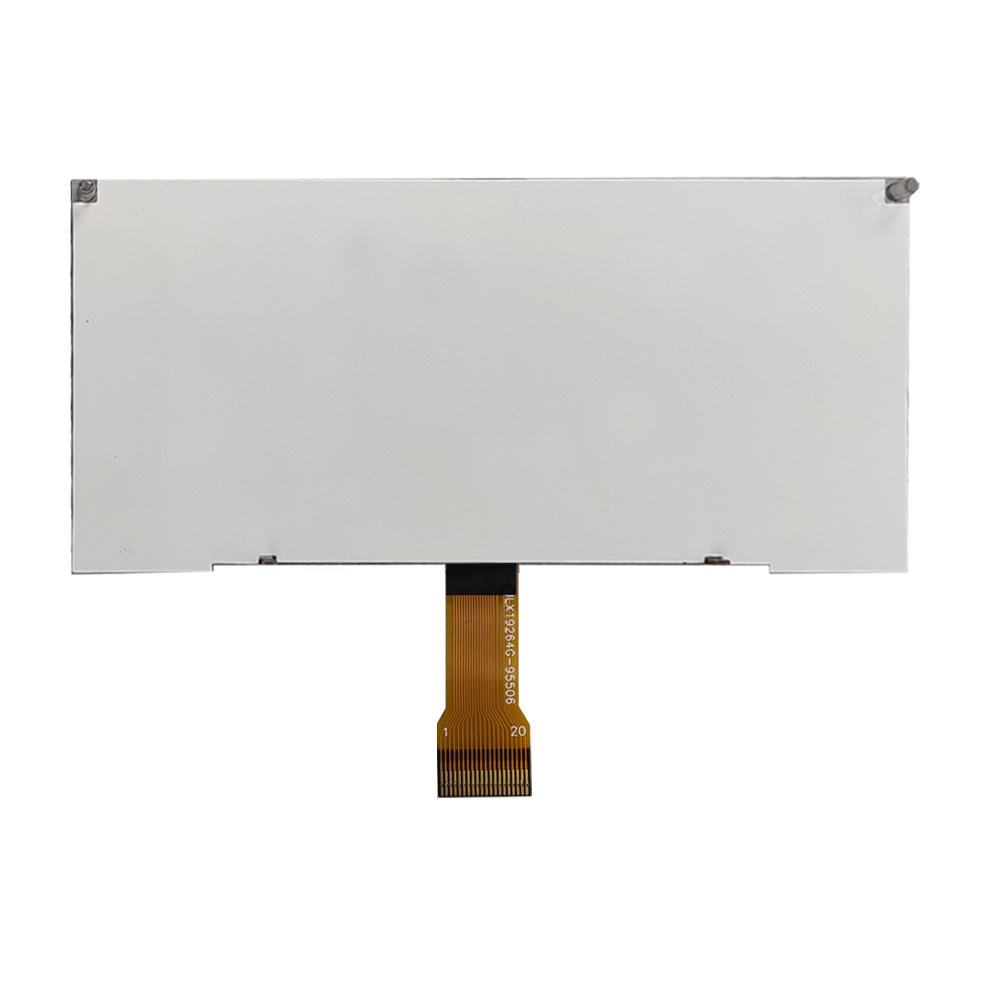

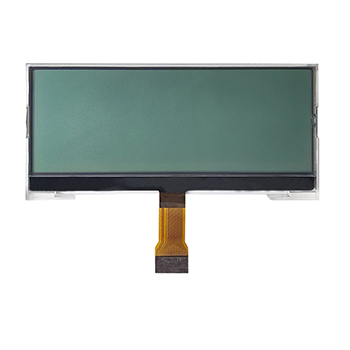

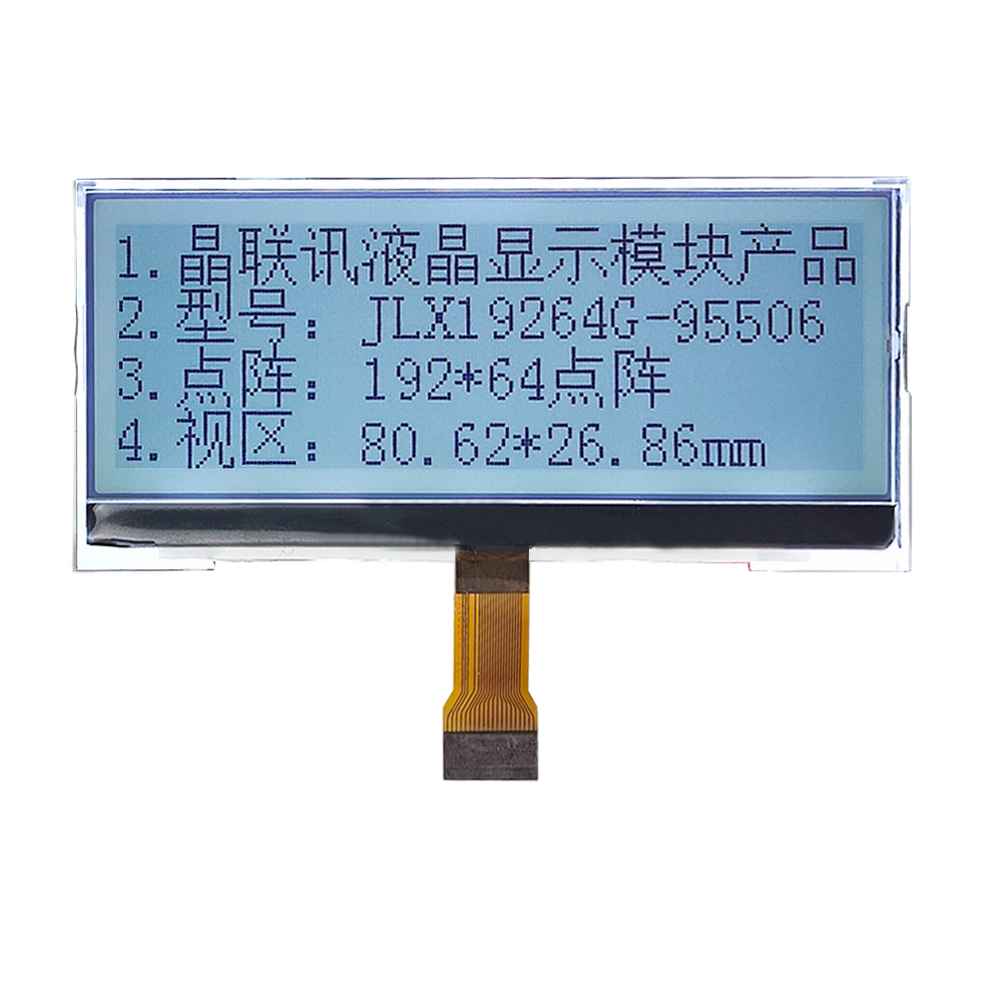

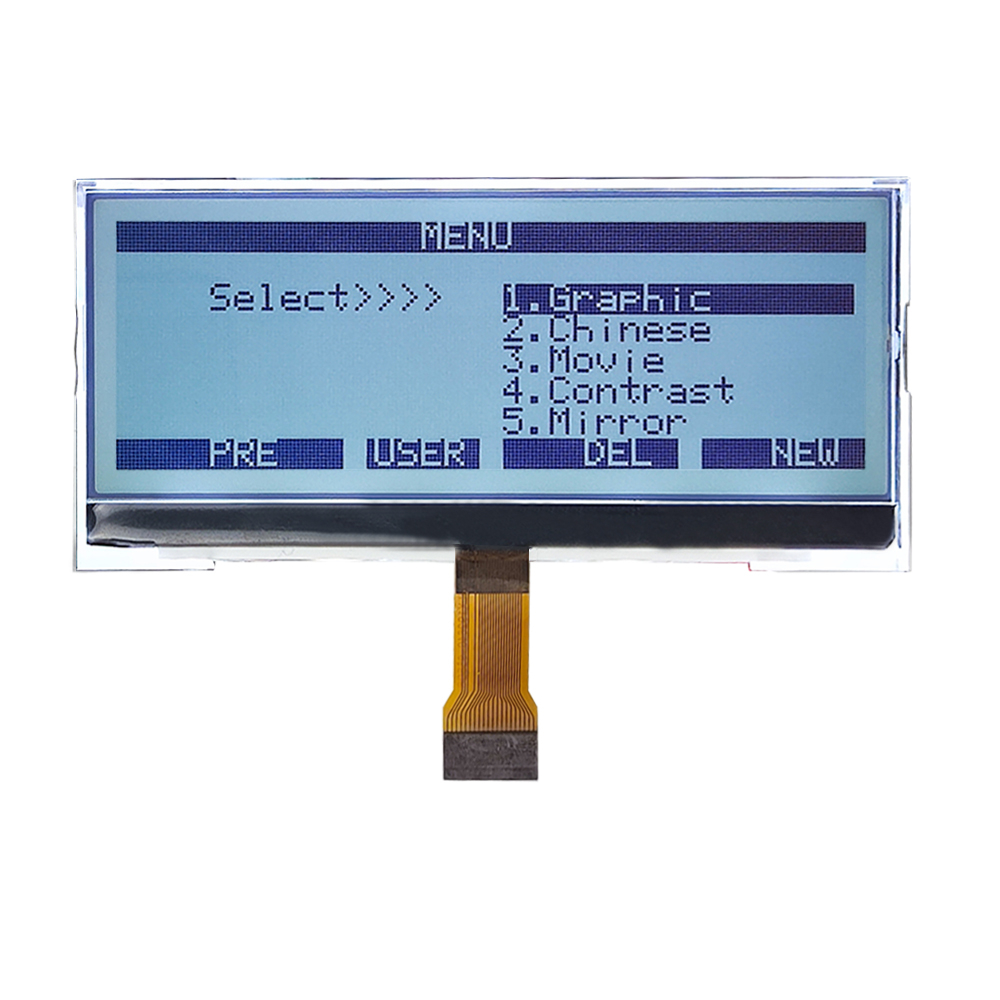

4.产品展示


JLX19264G-95506-BN(插接式FPC)
