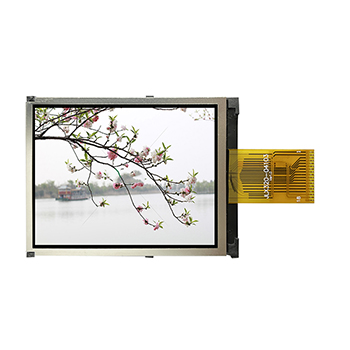

JLX320-04103-BN(焊接式FPC)
品名: 液晶模块

型号:JLX320-04103-BN

点阵:240*320

外形尺寸: 56.64*77.7*3.3mm


视窗尺寸:50.05*67.35mm


显示颜色: TFT

IC: ST7789V

应用范围: 用于高级仪器仪表.通信系统.工业自动化.生活用具.医疗系统等
详情

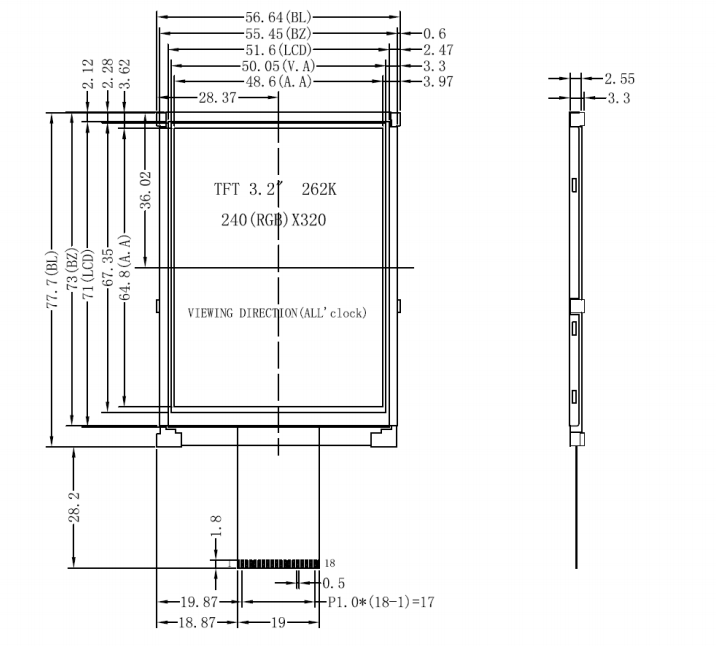

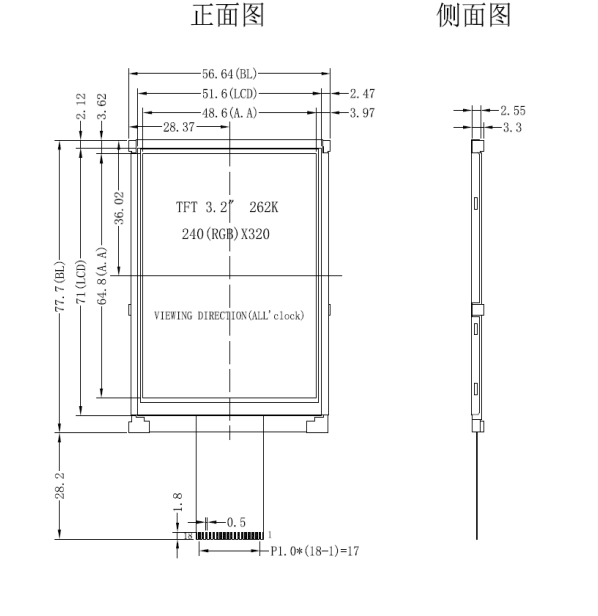

1.产品结构

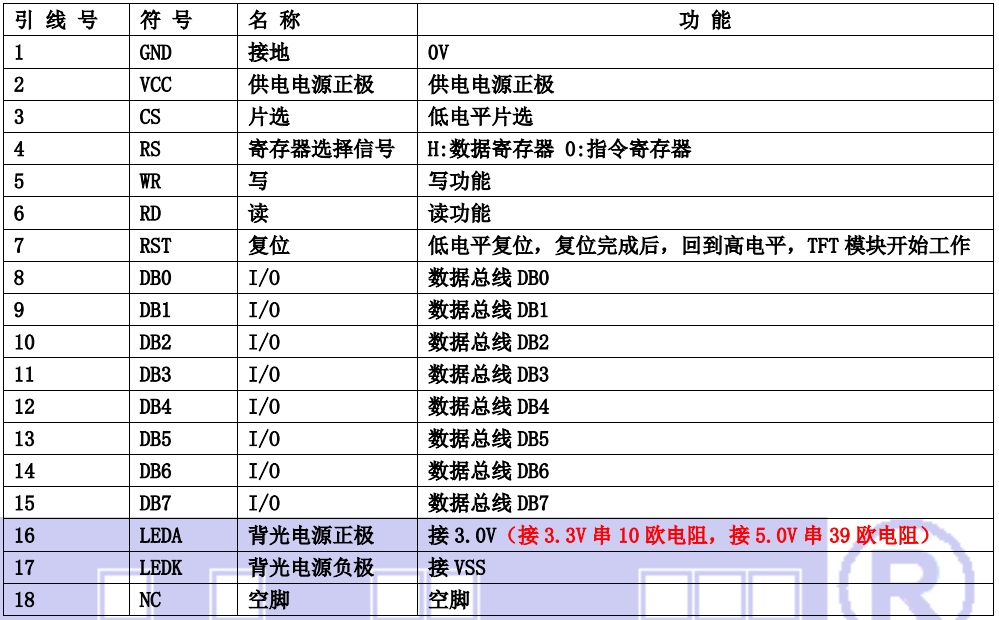

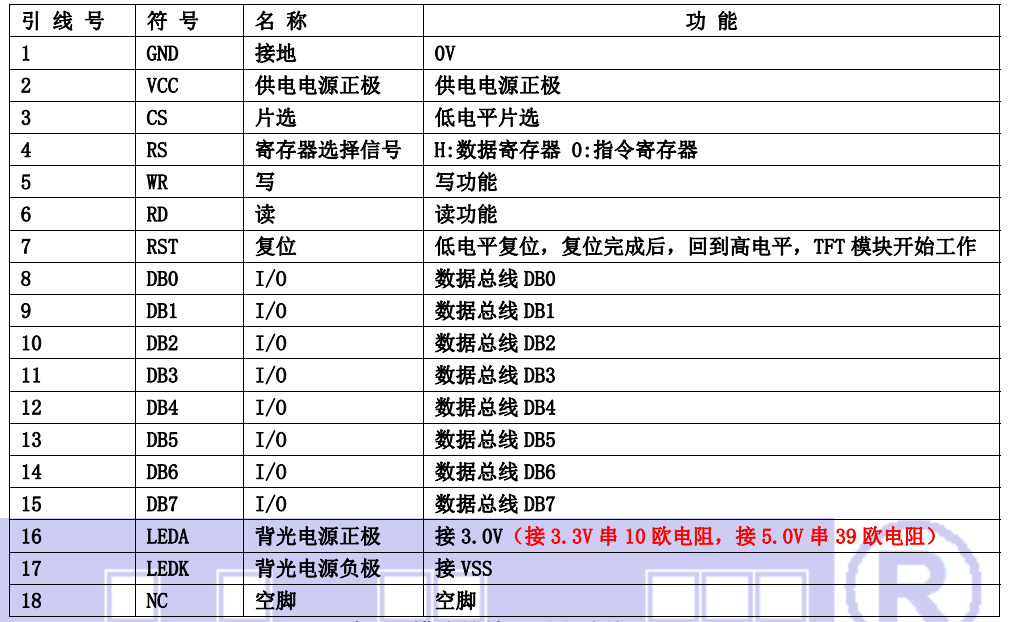

2.引脚功能


3.产品特点

1. IPS 全视角,结构轻、薄、带背光。

2. IC 采用 ST7789V,功能强大,稳定性好
3. 显示内容:
320*240 点阵彩色图片;
可选用 32*32 点阵或其他点阵的图片来自编汉字,按照 32*32 点阵汉字来计算可显示
10 个字/行*7 行。
可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示
20 个字/行*15 行。
4. 指令功能强:例如可以用指令控制显示内容顺时针旋转 90、逆时针旋转 90°或倒立竖放。
5. 接口方式:并口方式。
6. 工作温度宽:-20℃∽+70℃;
7. 工作温度宽:-30℃∽+80℃;
8. TFT 模块是易碎的玻璃盒,请小心使用,轻拿轻放

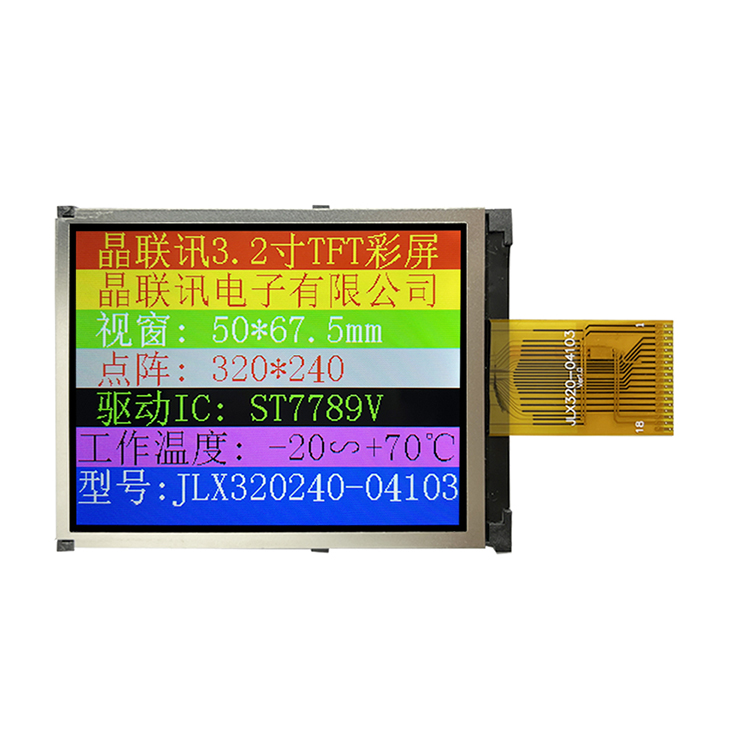

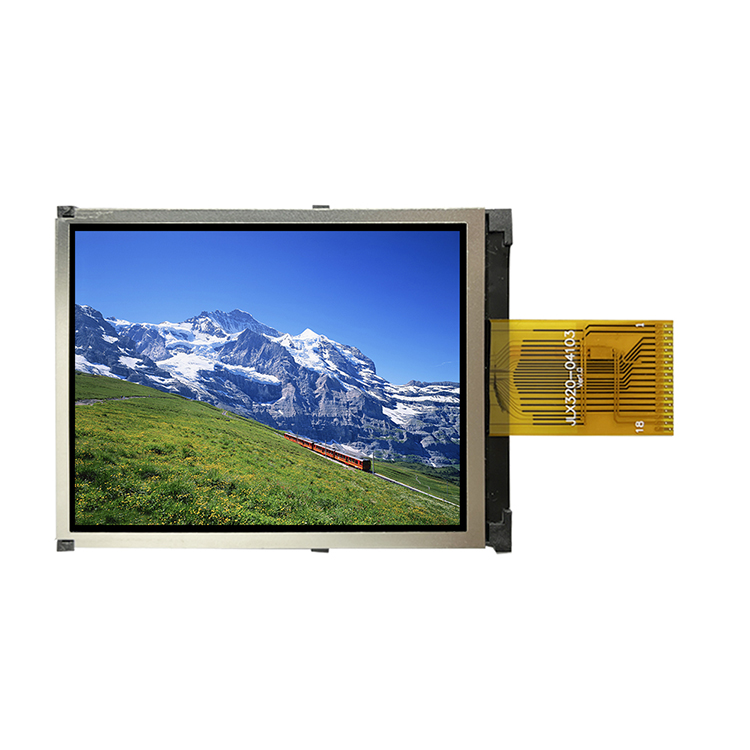

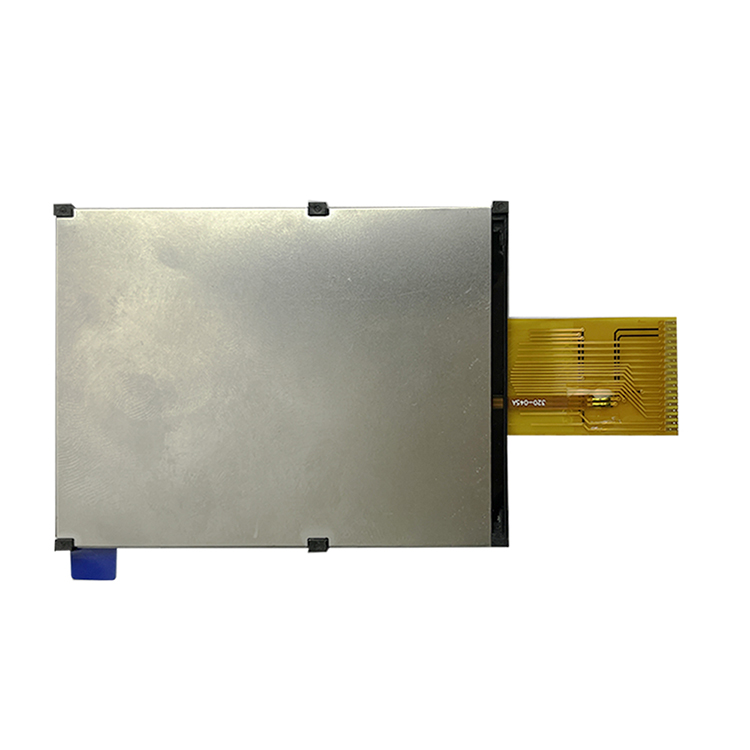

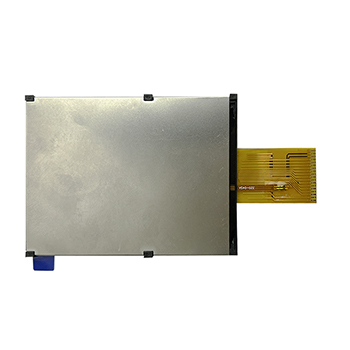

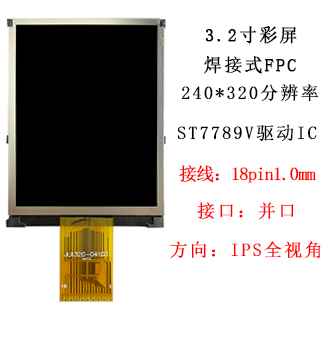

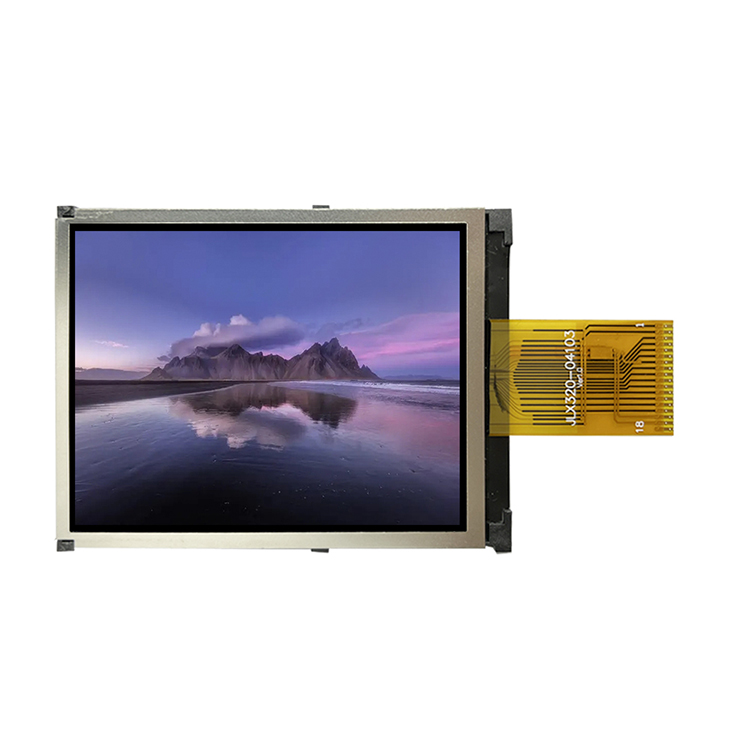

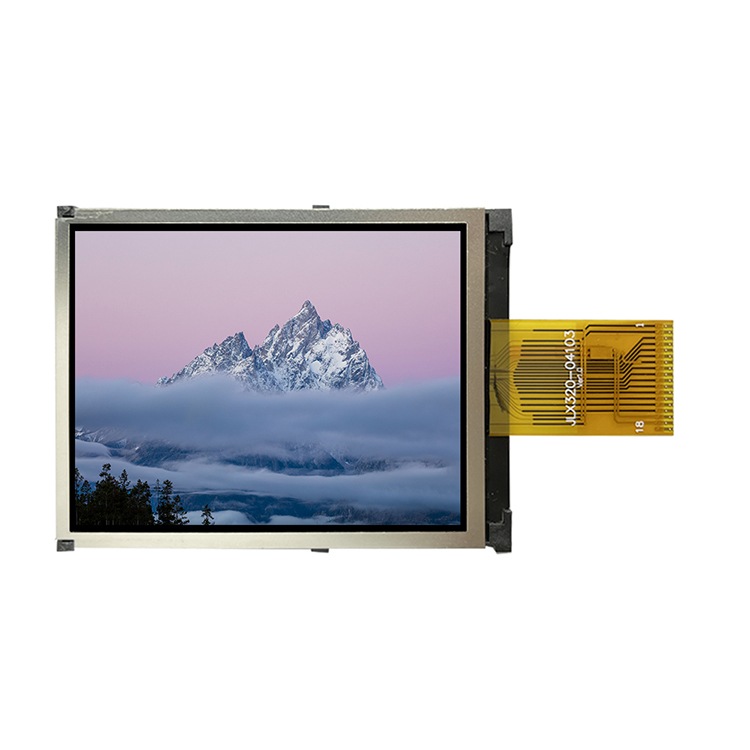

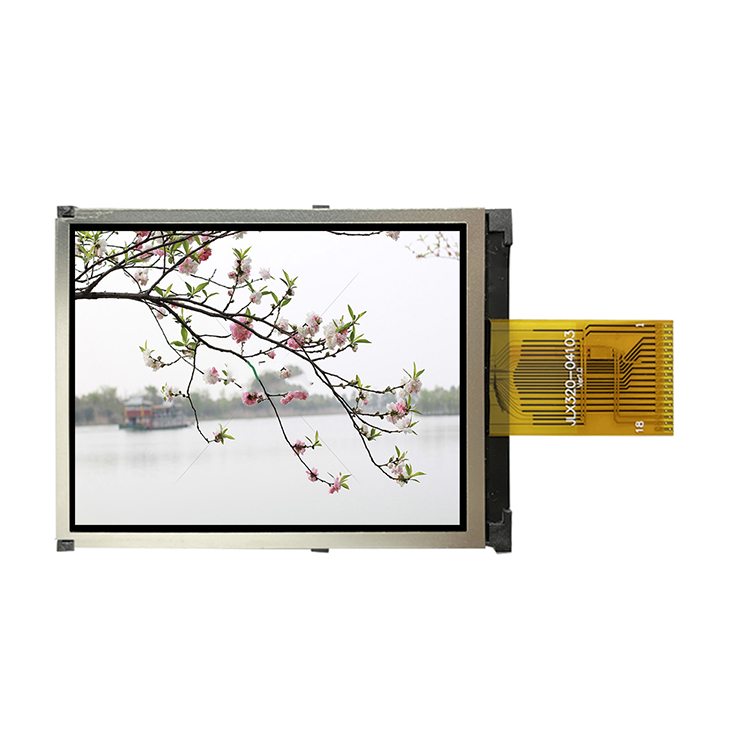

4.产品展示



JLX320-04103-BN(焊接式FPC)
