JLX16080G-9801-PC(带字库)
品名: 液晶模块

型号:JLX16080G-9801-PC(带字库)

点阵:160*80

外形尺寸:72.1*56.4*6.4mm

视窗尺寸:65.4*38mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

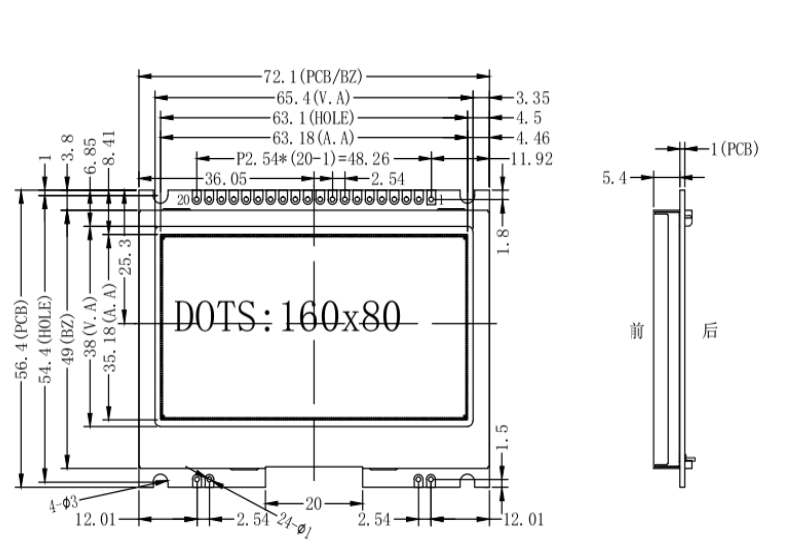

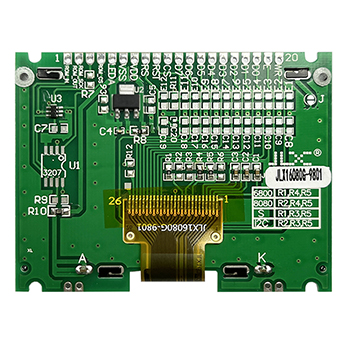

1.产品结构

2.引脚功能

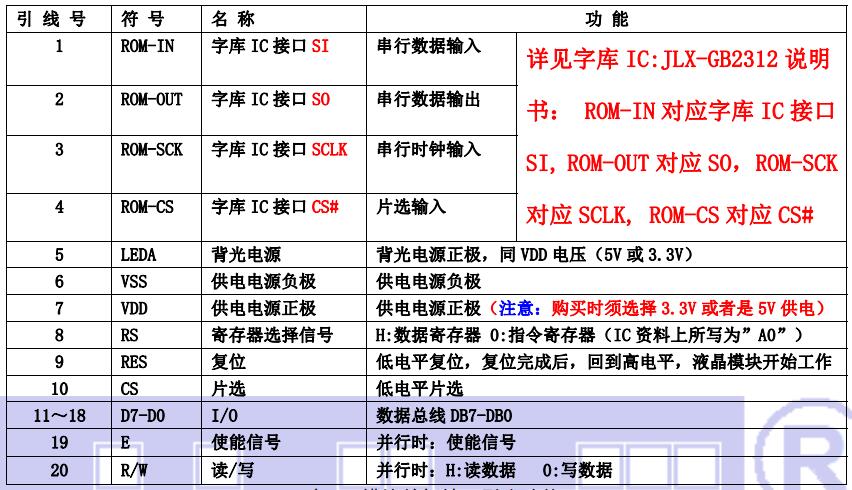

(1)并行时接口引脚功能

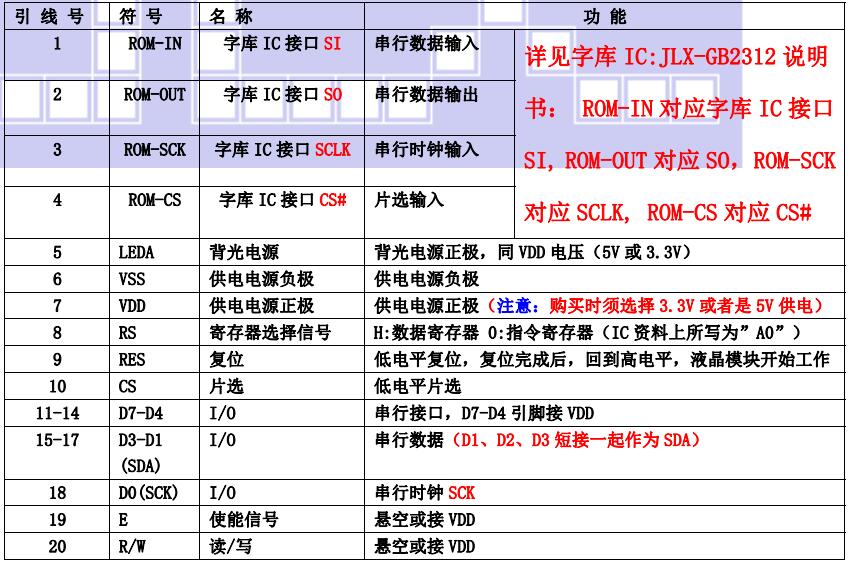

(2)四线串行时接口引脚功能

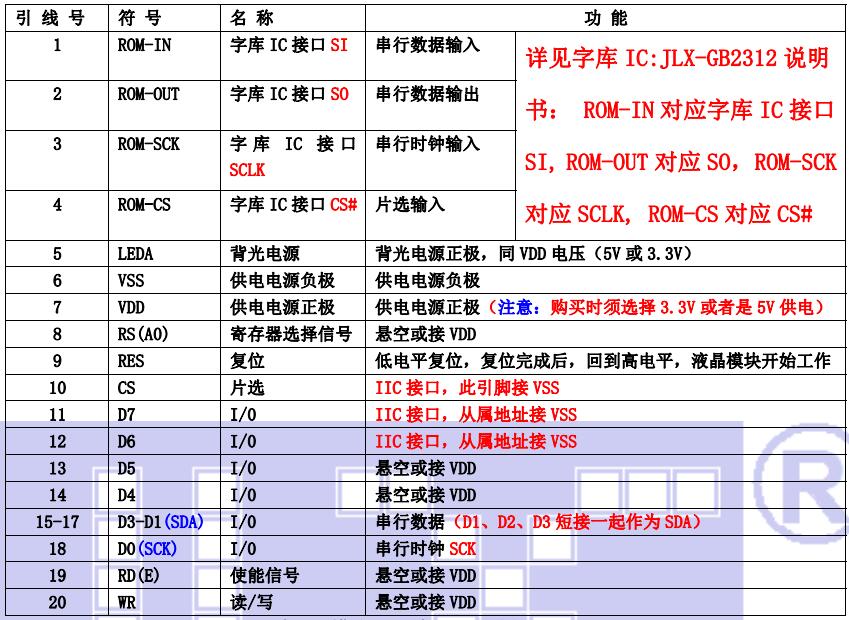

(3)I²C 总线时接口引脚功能


3.产品特点


1. 结构牢,焊接式 FPC。
2. IC 采用矽创公司 ST75256,功能强大,稳定性好
3. 功耗低不带背光 1mW(3.3V*0.3mA),带背光不大于 200mW(3.3V*60mA);
4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口,IC 接口。
5. 工作温度宽: -20℃∽+70℃;
6. 储存温度宽: -30℃∽+80℃;
7. 显示内容:
或显示 10 个×5 行 16*16 点阵的汉字;
或显示 13 个×6 行 12*12 点阵的汉字;
或显示 20 个×5 行 8*16 点阵的汉字;
或显示 32 个×10 行 5*8 点阵的汉字;
或显示其他的 ASCII 码等;

8. 液晶模块是易碎的玻璃盒,请小心使用,轻拿轻放

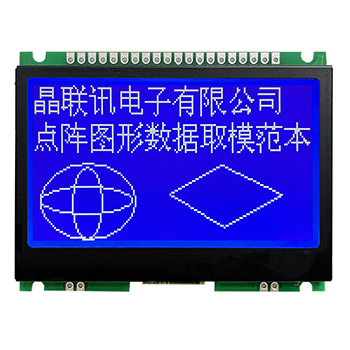

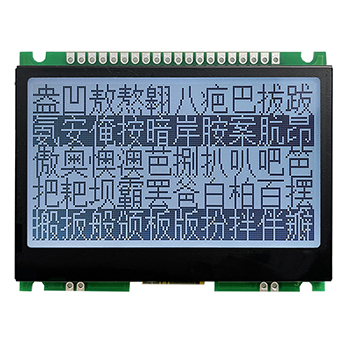

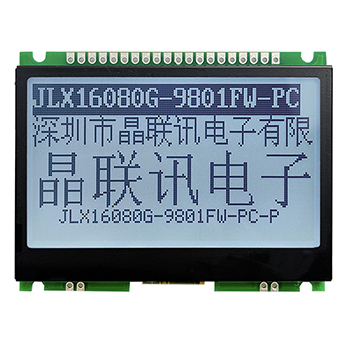

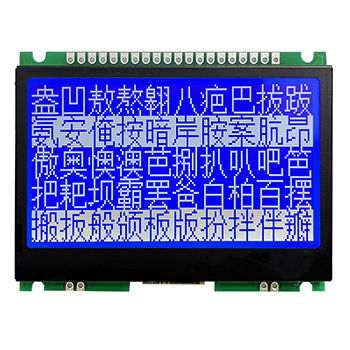

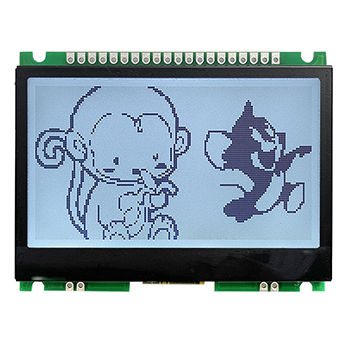

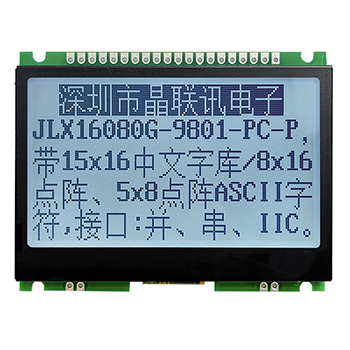

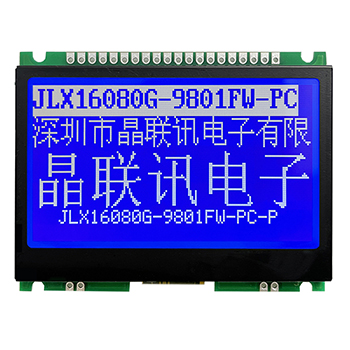

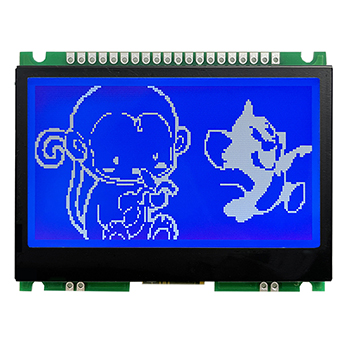

4.产品展示

JLX16080G-9801-PC(带中文字库)
