JLX256128G-978-BN(焊接式FPC)
品名: 液晶模块

型号:JLX256128G-978-BN(焊接式FPC)

点阵:256*128

外形尺寸:60*45.1*5mm

视窗尺寸:54.2*32.5mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

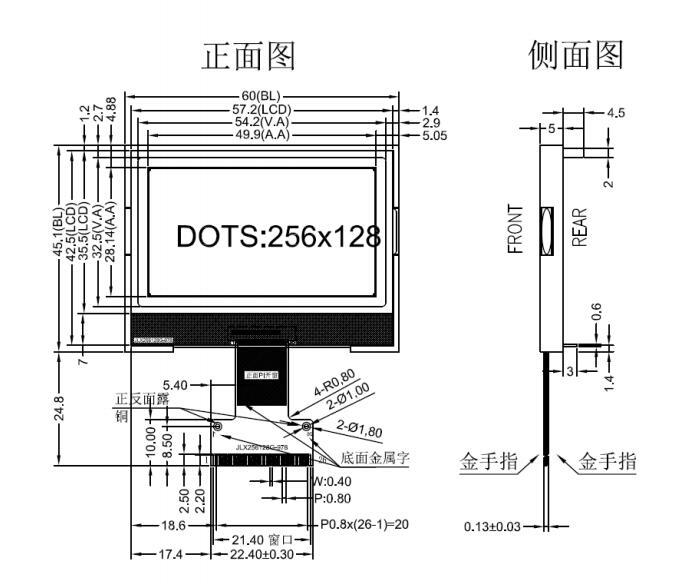

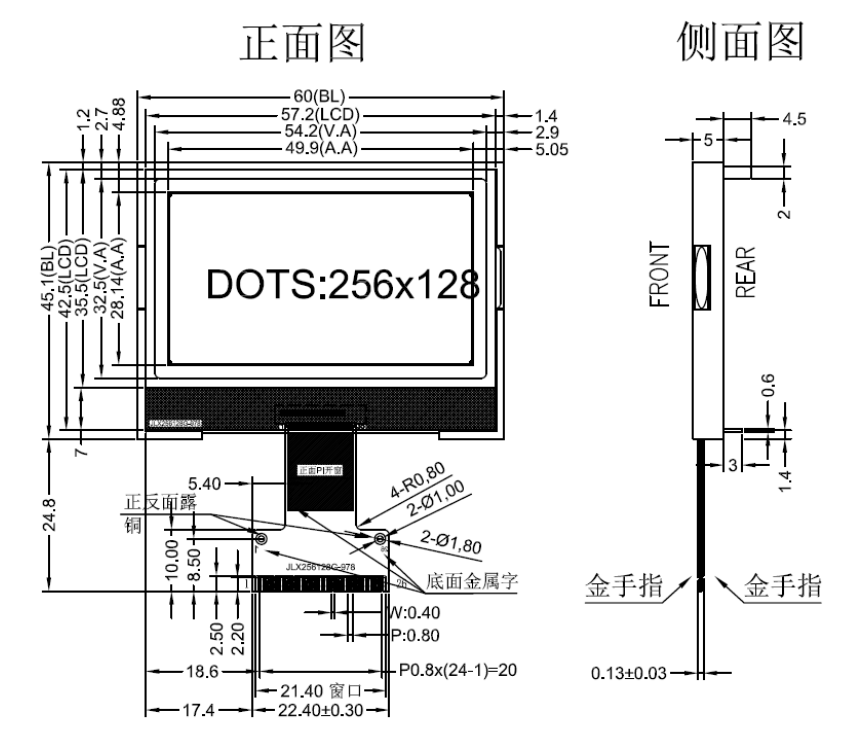

1.产品结构

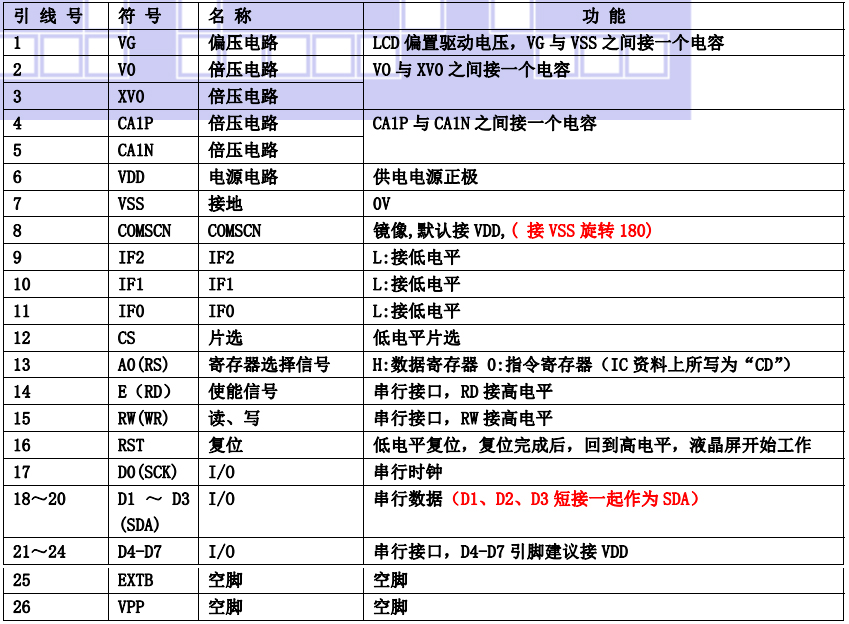

2.引脚功能

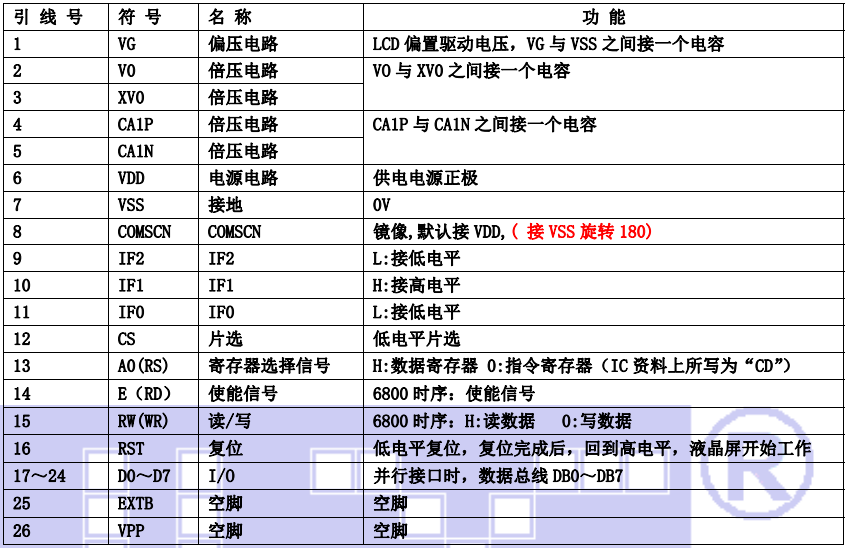

(1)并行时接口引脚功能

(2)四线串行时接口引脚功能

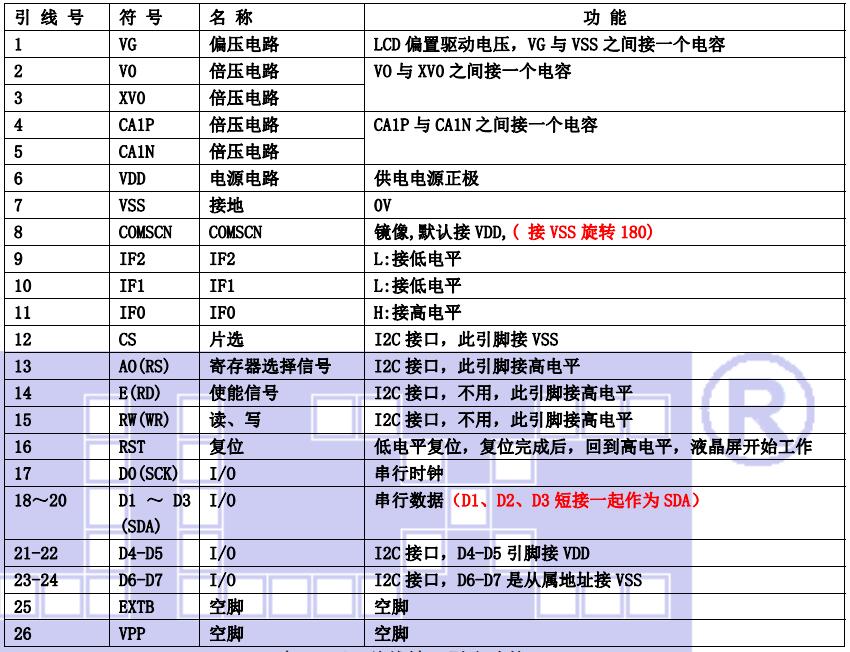

(3)I²C 总线时接口引脚功能


3.产品特点

1. 结构牢。
2. IC 采用矽创公司 ST75256,功能强大,稳定性好
3. 功耗低。
4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口,I2 C 接口。
5. 工作温度宽:-20℃ - 70℃;
6. 储存温度宽:-30℃ - 80℃;
7. 显示内容:
256*128 点阵单色或 4 灰度级图片;
或显示 8 个×4 行 32*32 点阵的汉字;
或显示 10 个×5 行 24*24 点阵的汉字;
或显示 16 个×8 行 16*16 点阵的汉字;
或显示其他的 ASCII 码等;

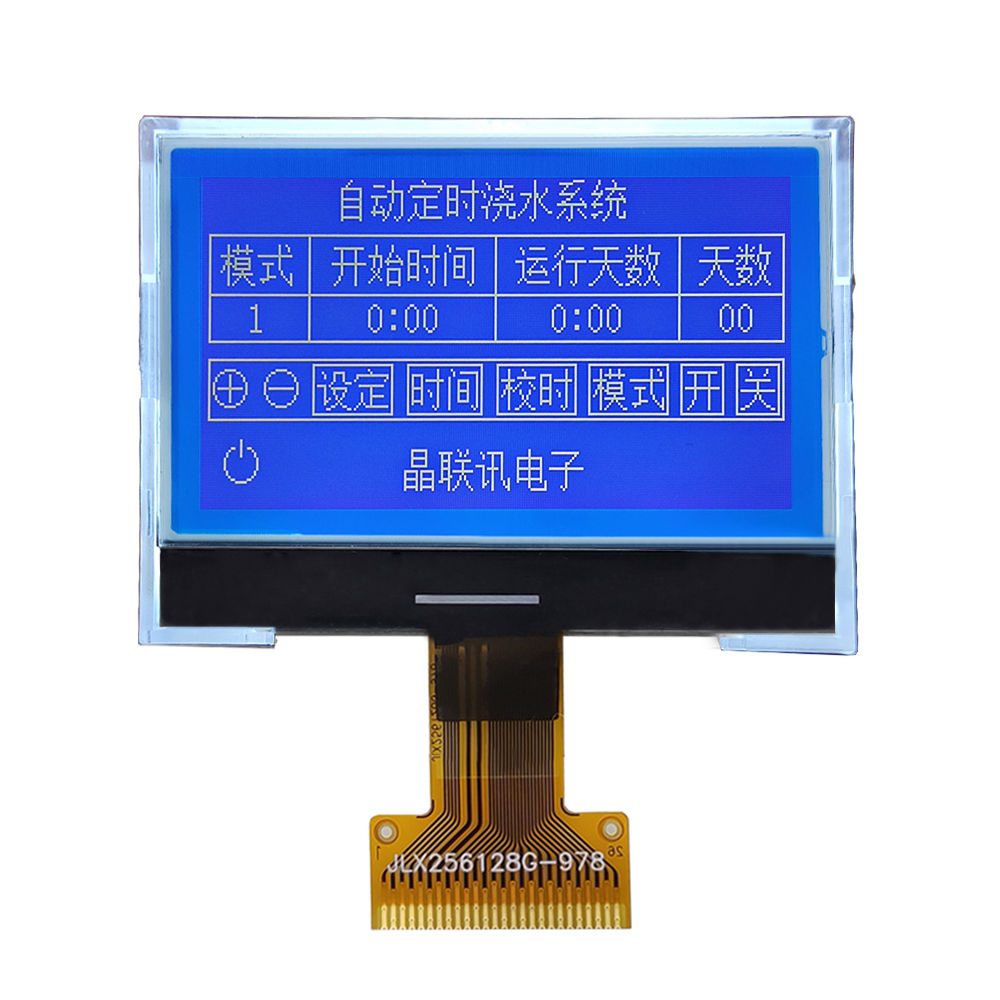

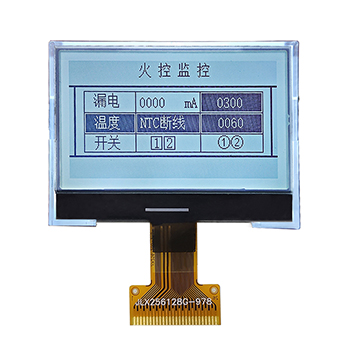

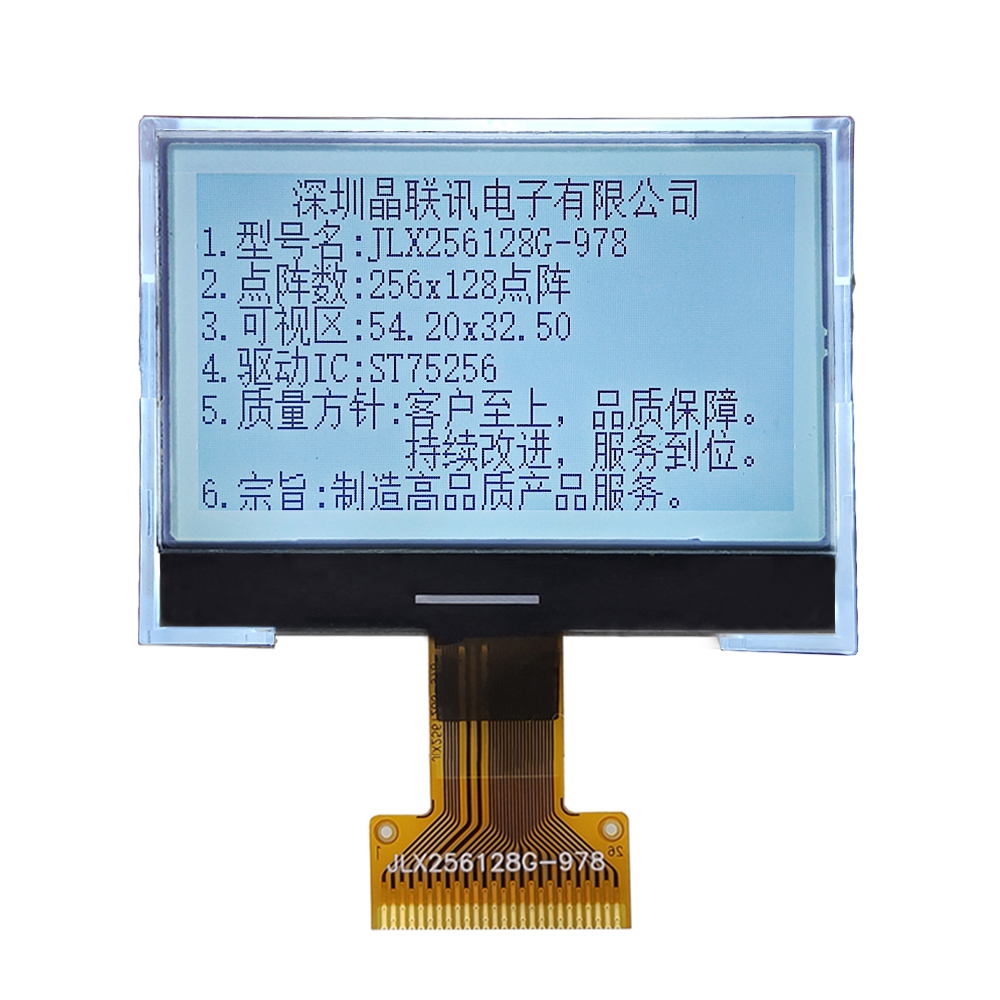

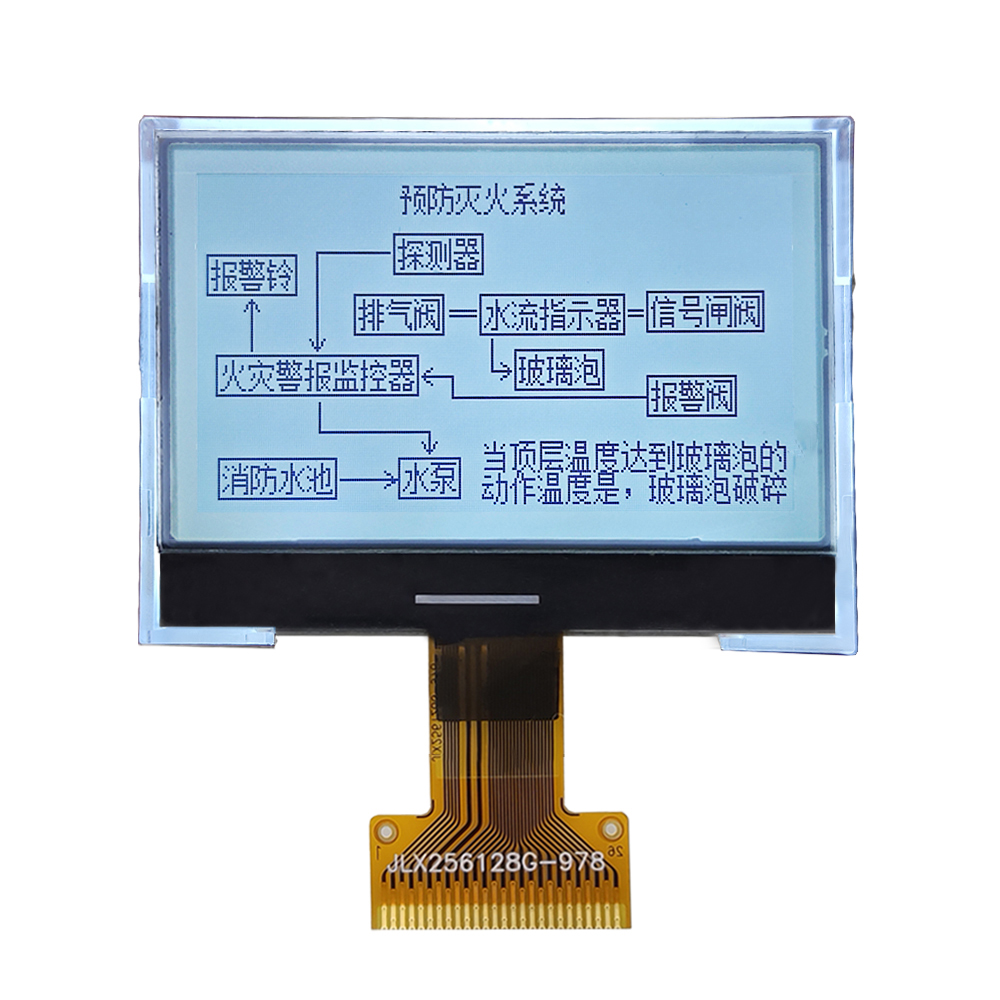

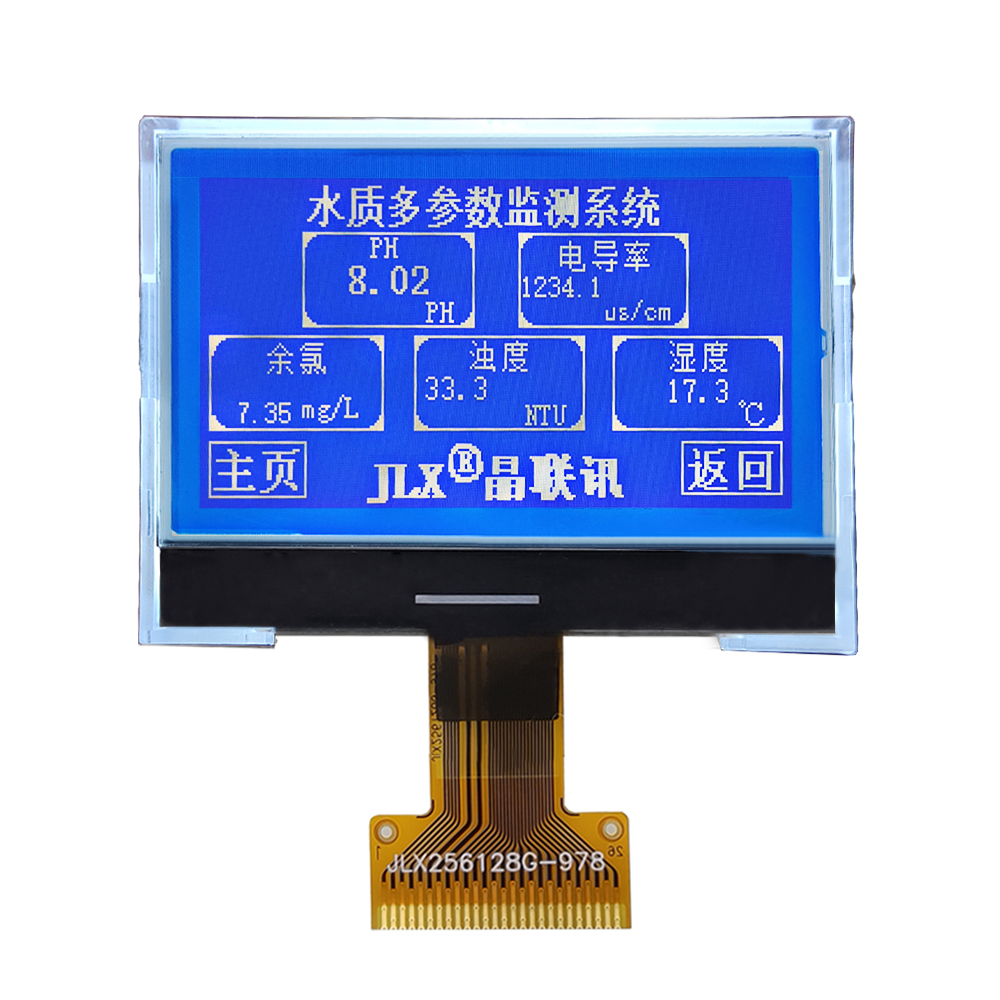

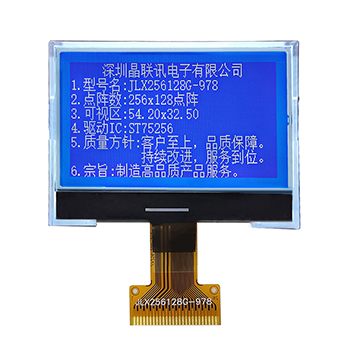

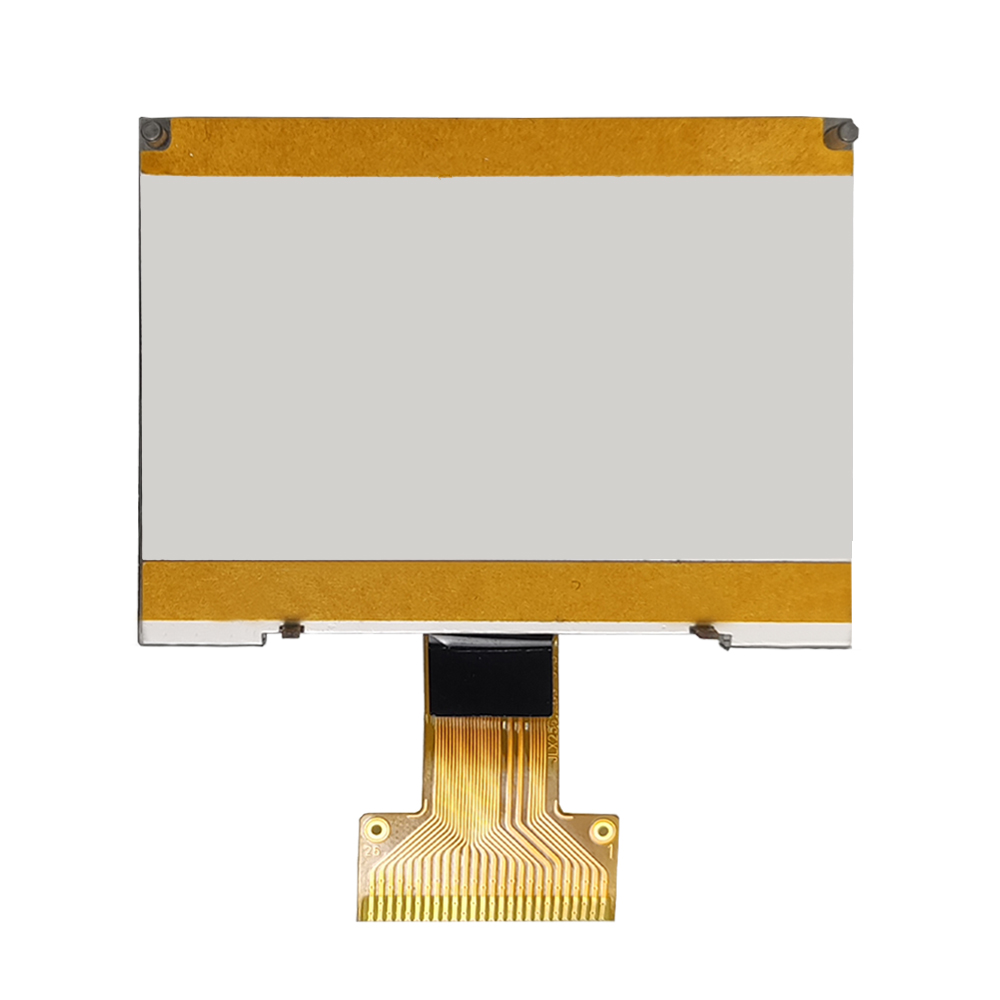

4.产品展示

JLX256128G-978-BN(焊接式FPC)
