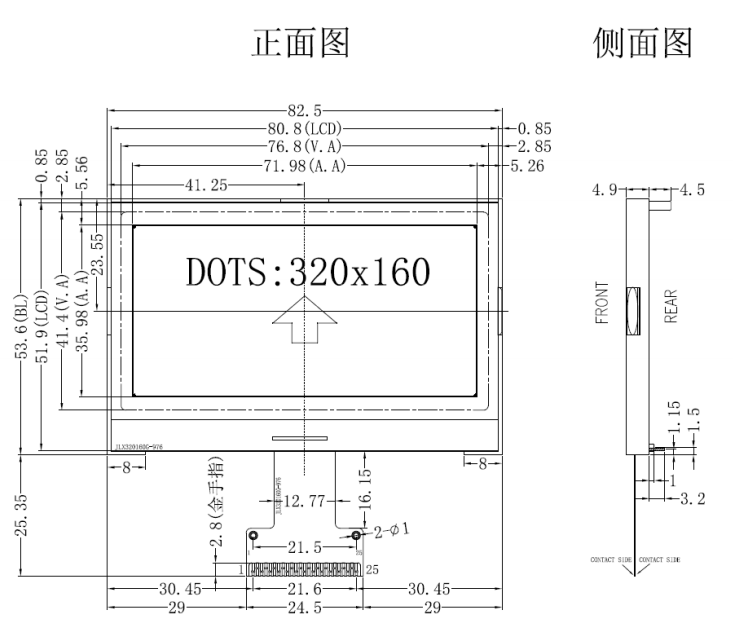

1.产品结构：

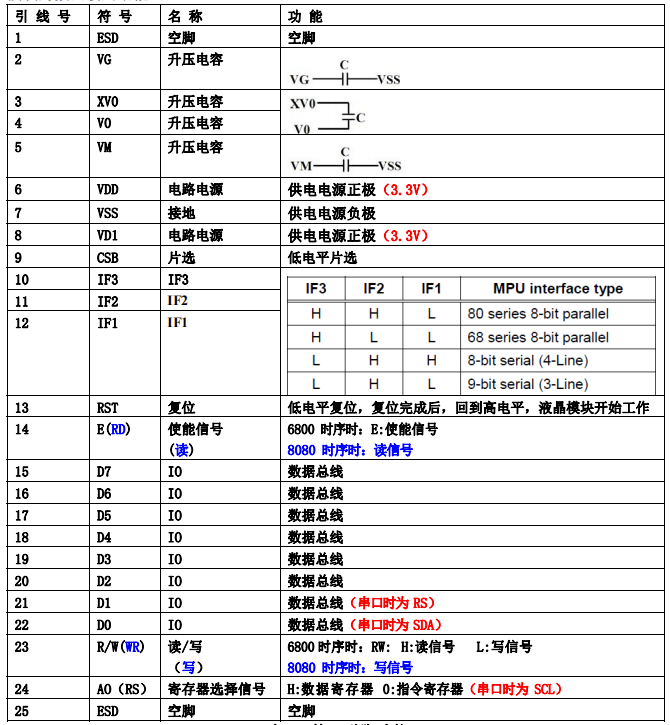

2.引脚功能：

3.产品特点：

1. 结构牢，焊接式 FPC。2. IC 采用矽创公司 ST7586S,功能强大，稳定性好3. 功耗低不带背光 1mW（3.3V*0.7mA）,带背光不大于 310mW（3.0V*100mA）;4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口。5. 工作温度宽: -20℃∽+70℃；6. 储存温度宽: -30℃∽+80℃；7. 显示内容:●320*160 点阵单色或 4 灰度级图片;●或显示 10 个×5 行 32*32 点阵的汉字;●或显示 13 个×6 行 24*24 点阵的汉字;●或显示 20 个×10 行 16*16 点阵的汉字;●或显示 26 个×13 行 12*12 点阵的汉字;●或显示 40 个×10 行 8*16 点阵的汉字;●或显示 53 个×20 行 5*8 点阵的汉字;●或显示其他的 ASCII 码等;8. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

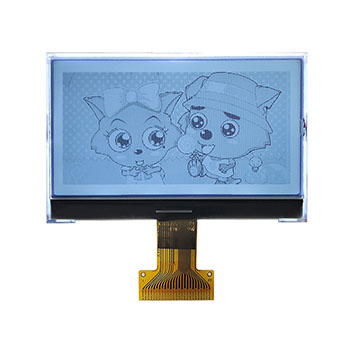

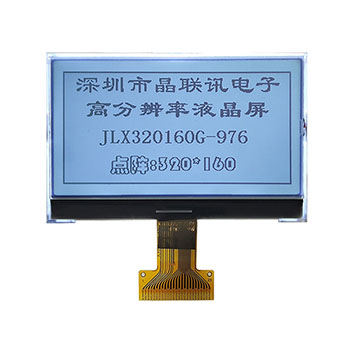

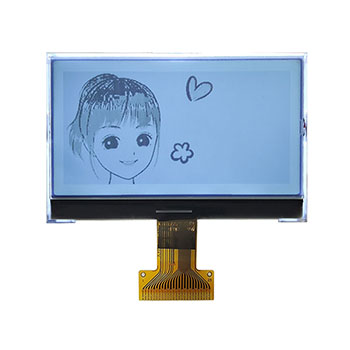

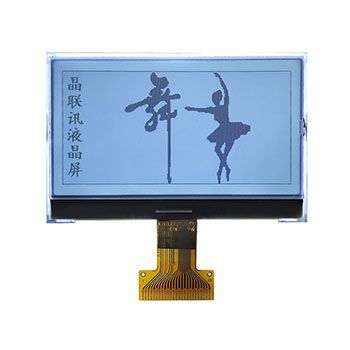

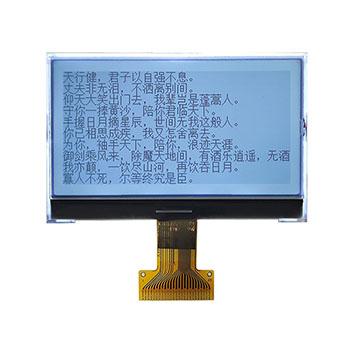

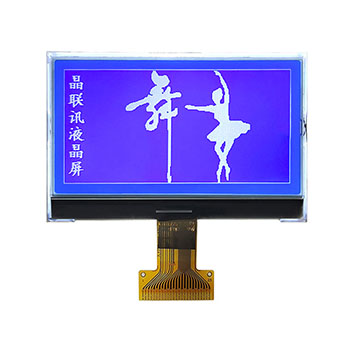

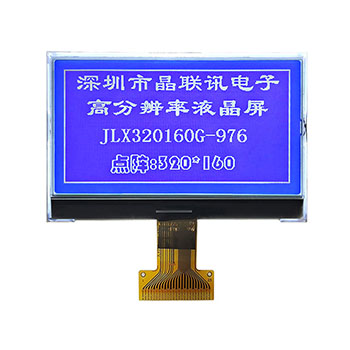

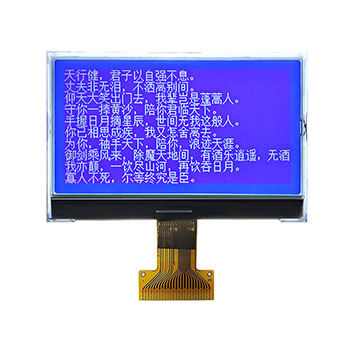

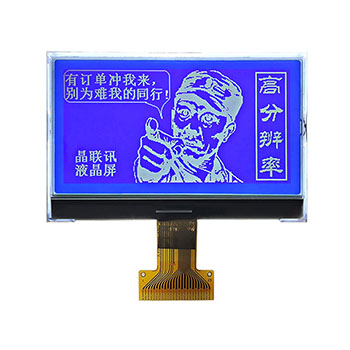

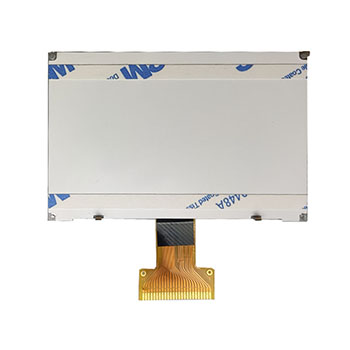

4.产品展示：

JLX320160G-976-BN(焊接式FPC)
