JLX256128G-92006-BN(插接式FPC)

品名： 液晶模块

型号：JLX256128G-92006-BN(插接式FPC)

点阵：256*128

外形尺寸：71.3*48.2*5.0mm

视窗尺寸：66*37mm

显示颜色： 白底黑字/蓝底白字可选

IC: ST75256

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统，车载系统等.

详情

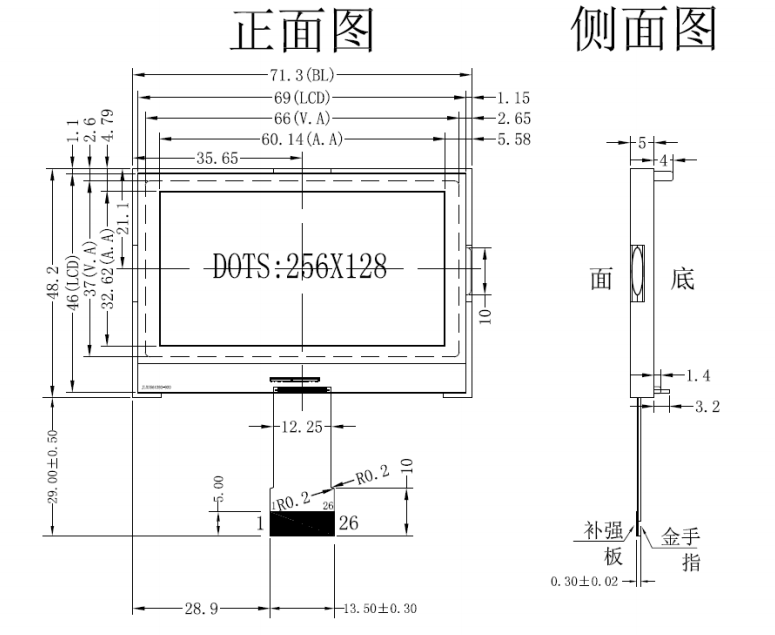

1.产品结构：

2.引脚功能：

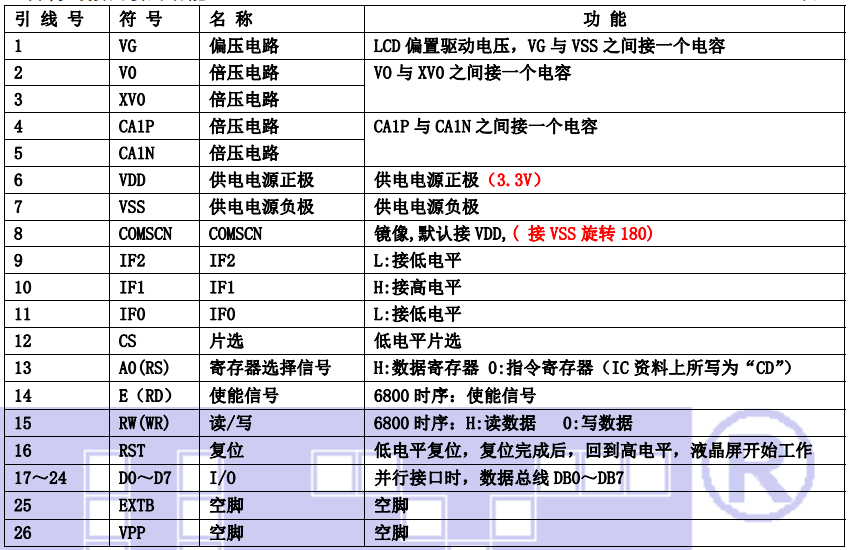

（1）并行时接口引脚功能:

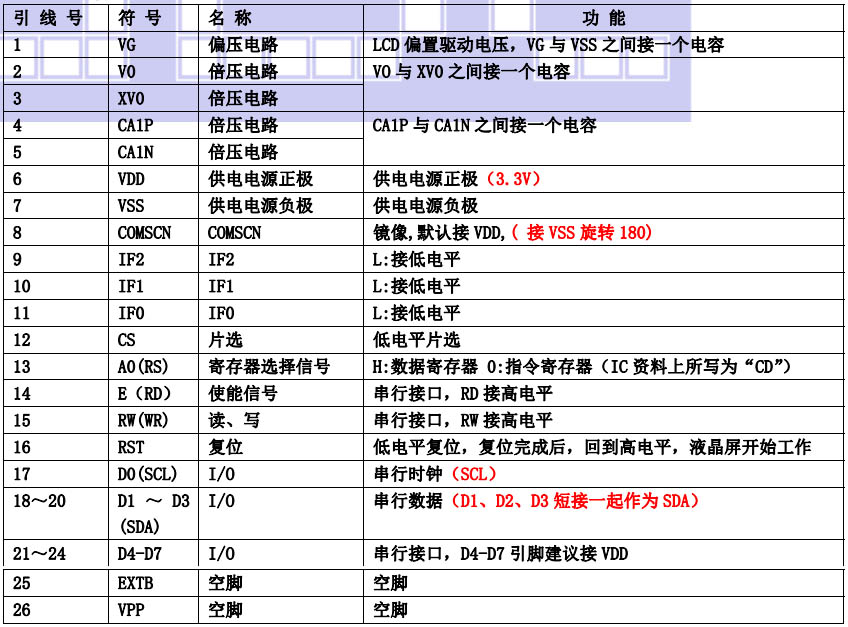

（2）四线串行时接口引脚功能:

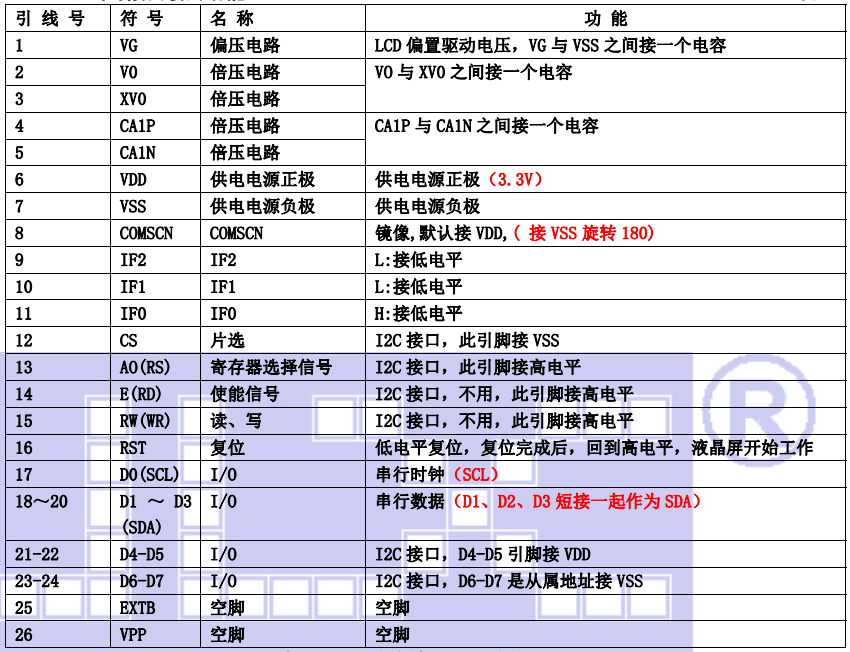

（3）I²C 总线时接口引脚功能:

3.产品特点：

1. 结构牢。

2. IC 采用矽创公司 ST75256,功能强大，稳定性好

3. 功耗低：不带背光 3.0mW（3.3V*（0.5mA 参考值））,带背光不大于 205mW（3.3V*62mA）;

4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口，I2 C 接口。

5. 工作温度宽:-20℃ - 70℃;

6. 储存温度宽:-30℃ - 80℃;

7. 显示内容:

●256*128 点阵单色或 4 灰度级图片;

●或显示 8 个×4 行 32*32 点阵的汉字;

●或显示 10 个×5 行 24*24 点阵的汉字;

●或显示 16 个×8 行 16*16 点阵的汉字;

●或显示其他的 ASCII 码等;

8. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

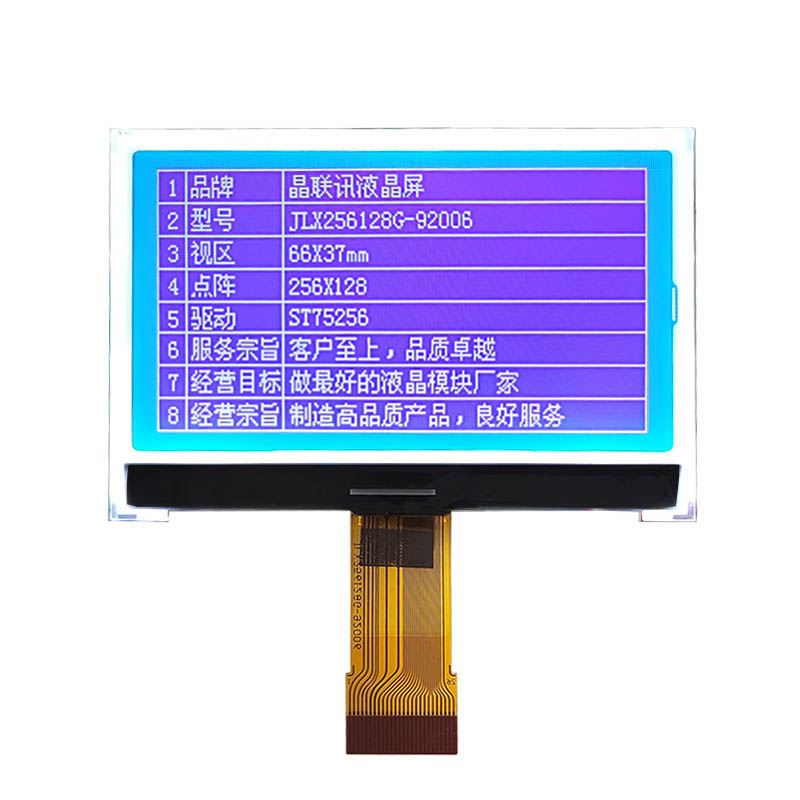

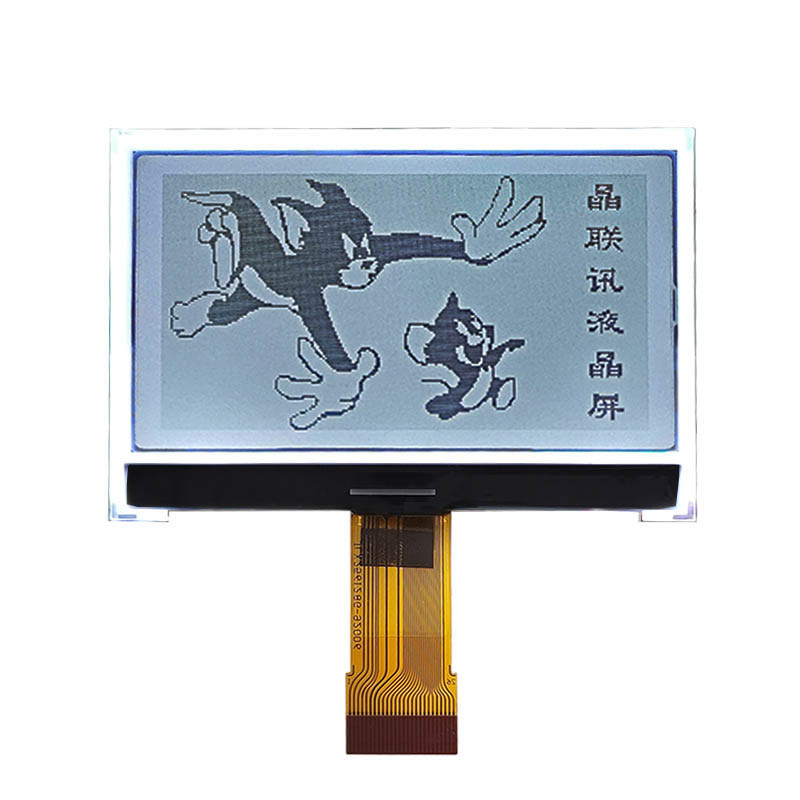

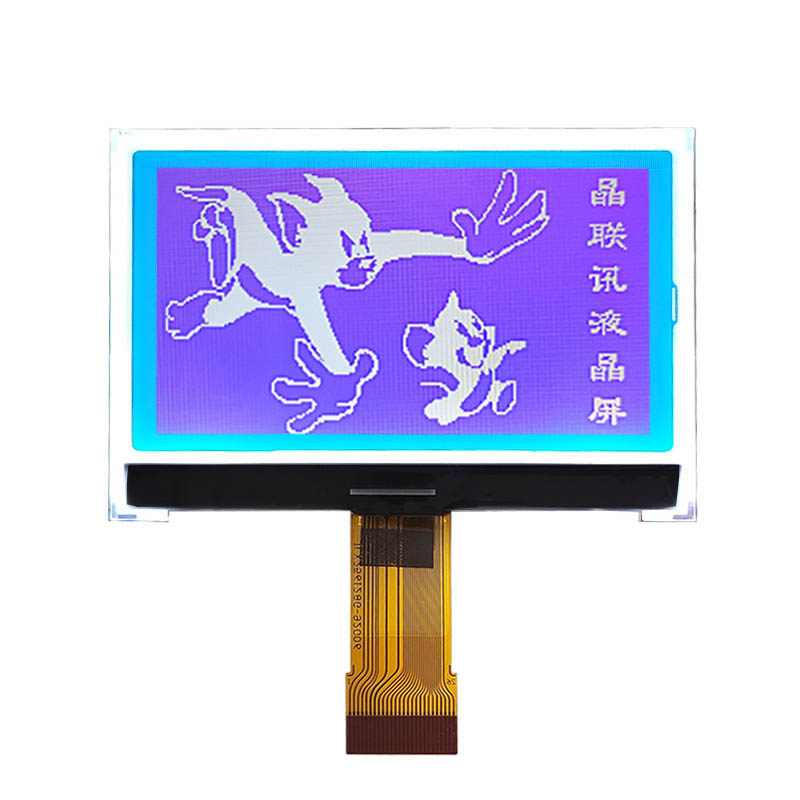

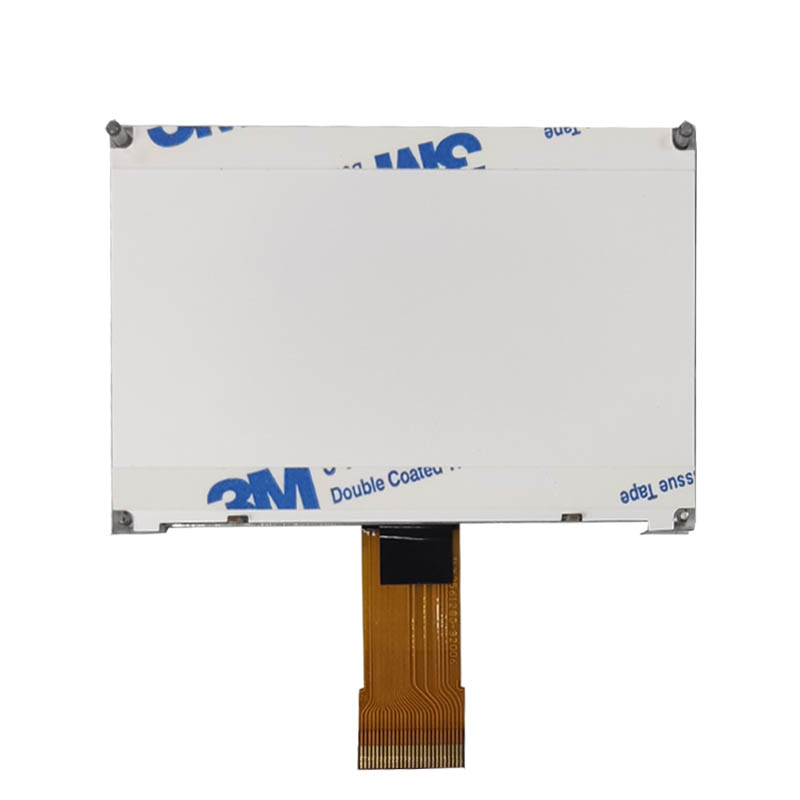

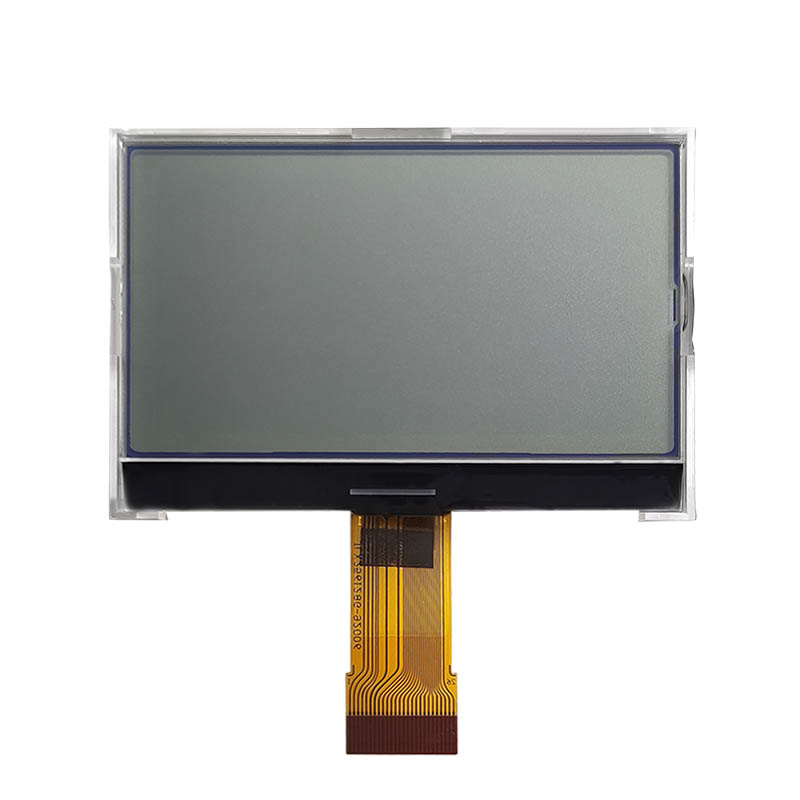

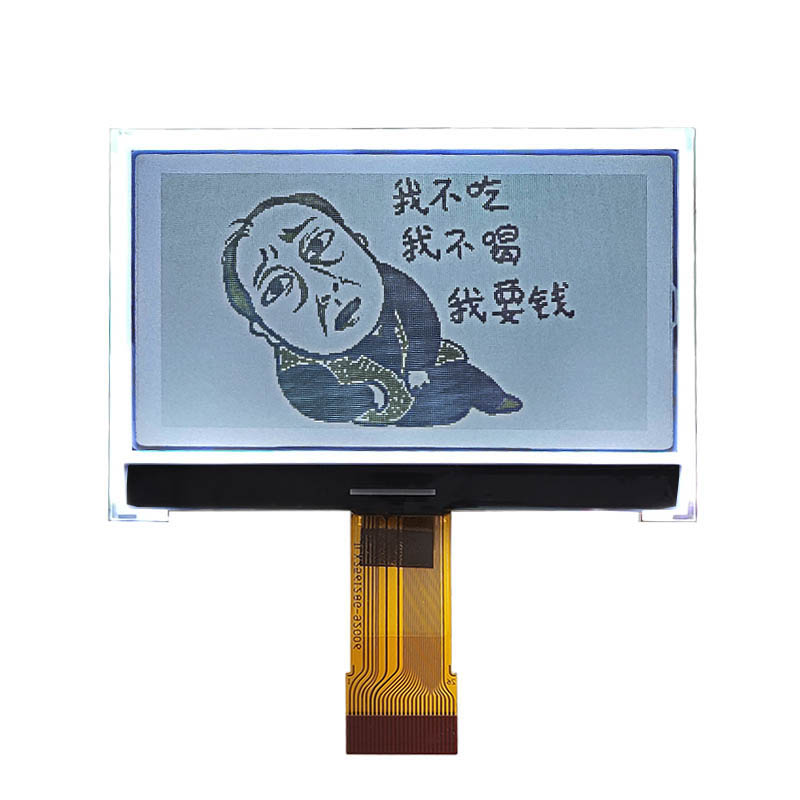

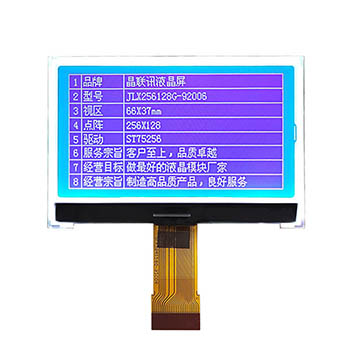

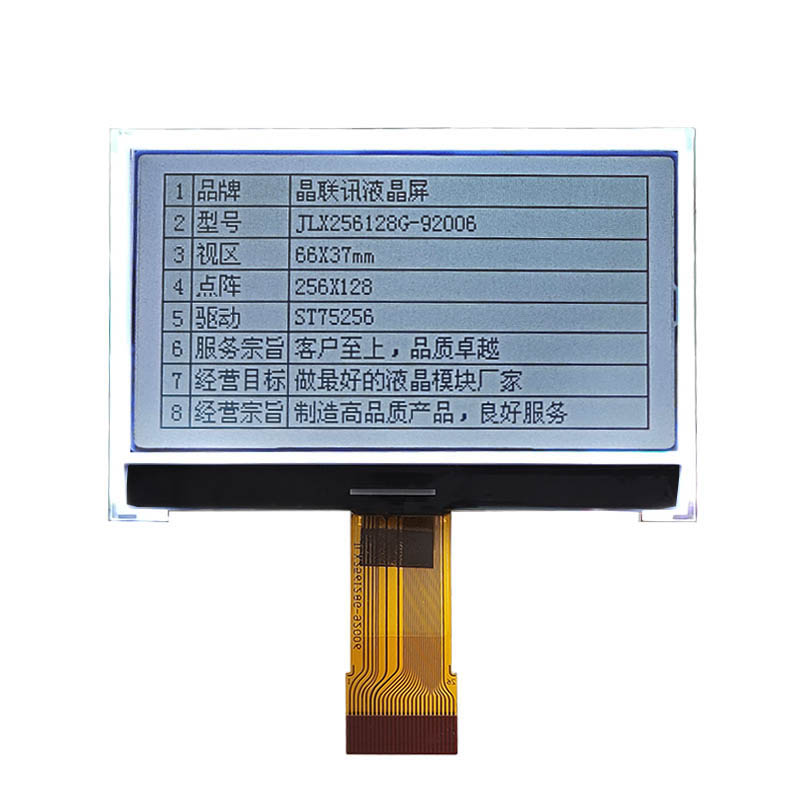

4.产品展示：

JLX256128G-92006-BN(焊接式FPC)
