JLX384160G-973-BN(焊接式FPC)
品名: 液晶模块

型号:JLX384160G-973-BN(焊接式FPC)

点阵:384*160

外形尺寸:106.7*57.2*5mm

视窗尺寸:101*45mm

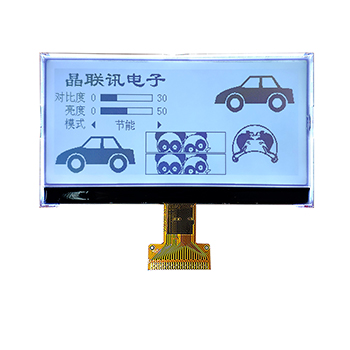

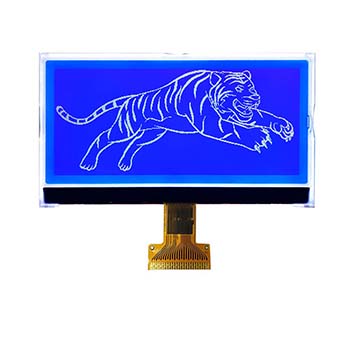

显示颜色: 白底黑字/蓝底白字可选

IC: ST7586S

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等


详情

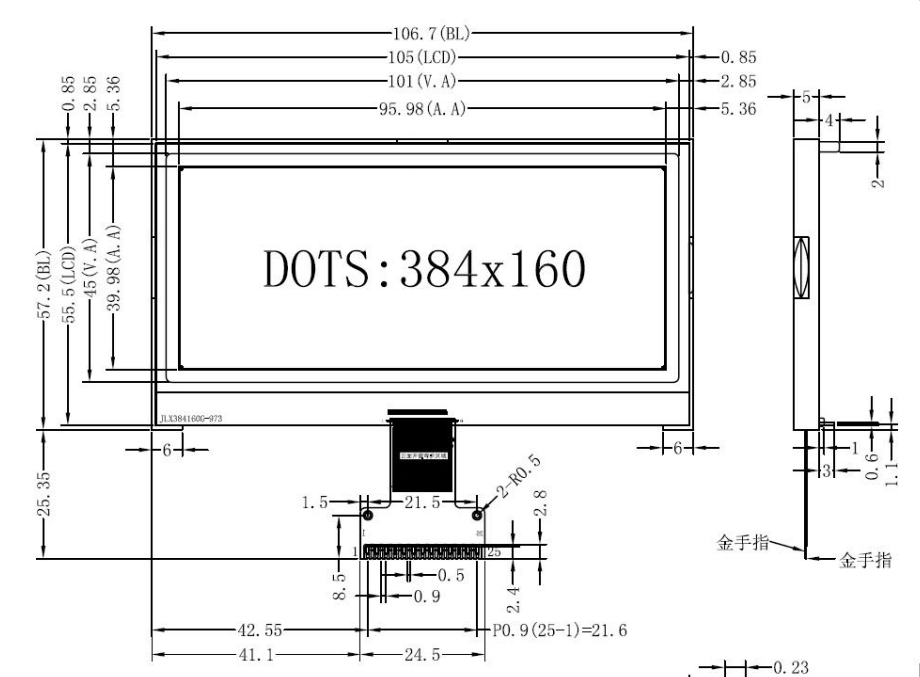

1.产品结构

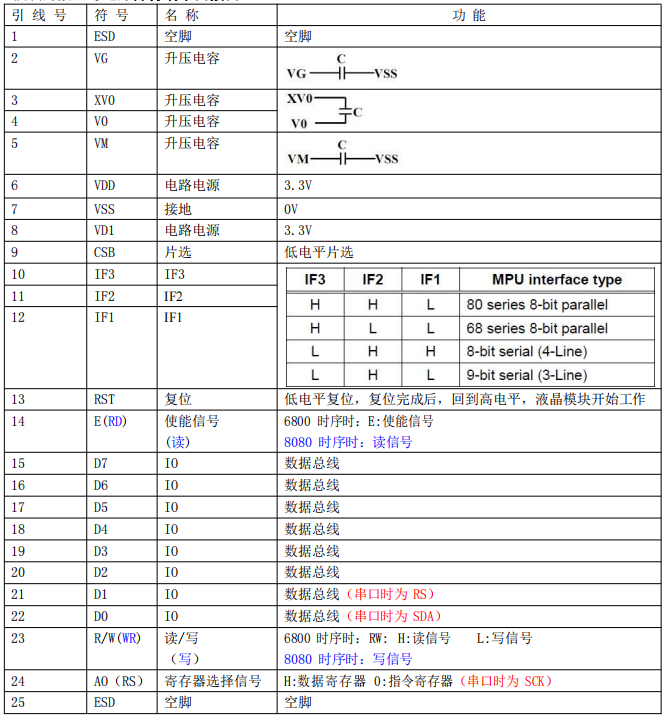

2.引脚功能


3.产品特点

1. 结构牢。
2. IC 采用矽创公司ST7586S,功能强大,稳定性好
3. 功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口,或选择并行接口。
5.工作温度宽:-20℃ - 70℃;
6. 储存温度宽:-30℃ - 80℃;
7. 显示内容:
●可384*160 点阵单色或4 灰度级图片;
●可显示12 个×5 行32*32 点阵的汉字;
●可显示16 个×6 行24*24 点阵的汉字;
●可显示24 个×10 行16*16 点阵的汉字;
●可显示32 个×13 行12*12 点阵的汉字;
●可显示48 个*10 行8*16 点阵的英文、数字、字符;
●可显示64 个*20 行5*8 点阵的英文、数字、字符;
●可显示其他的ASCII 码等;

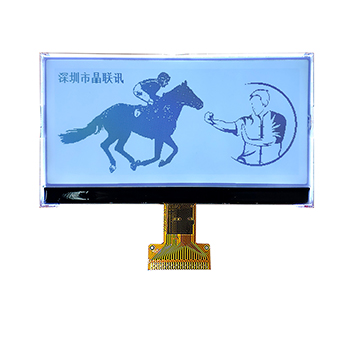

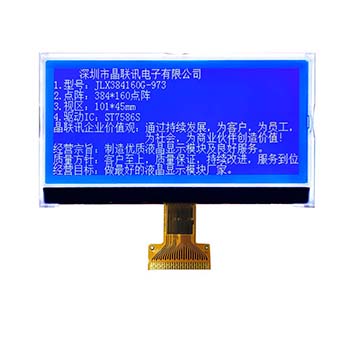

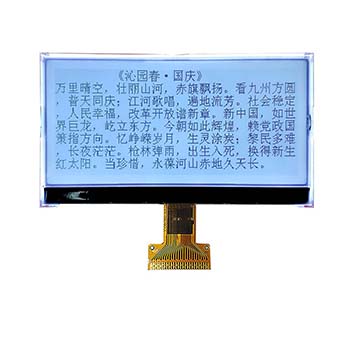

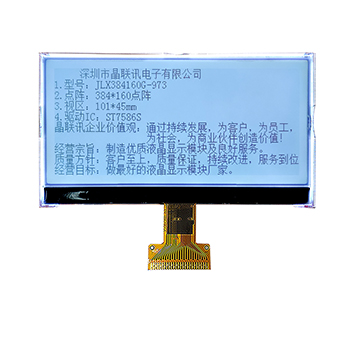

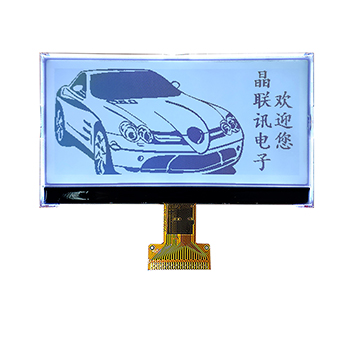

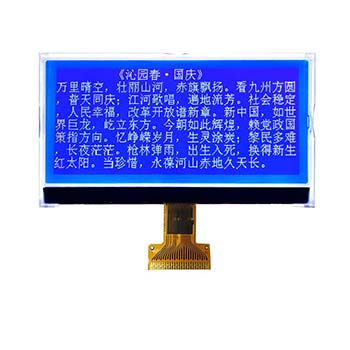

4.产品展示
