JLX192128G-970-PN(不带字库)
品名: 液晶模块

型号:JLX192128G-970-PN(不带字库)

点阵:192*128

外形尺寸:61.5*57.8*6mm

视窗尺寸:55*37.9mm


显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等


详情

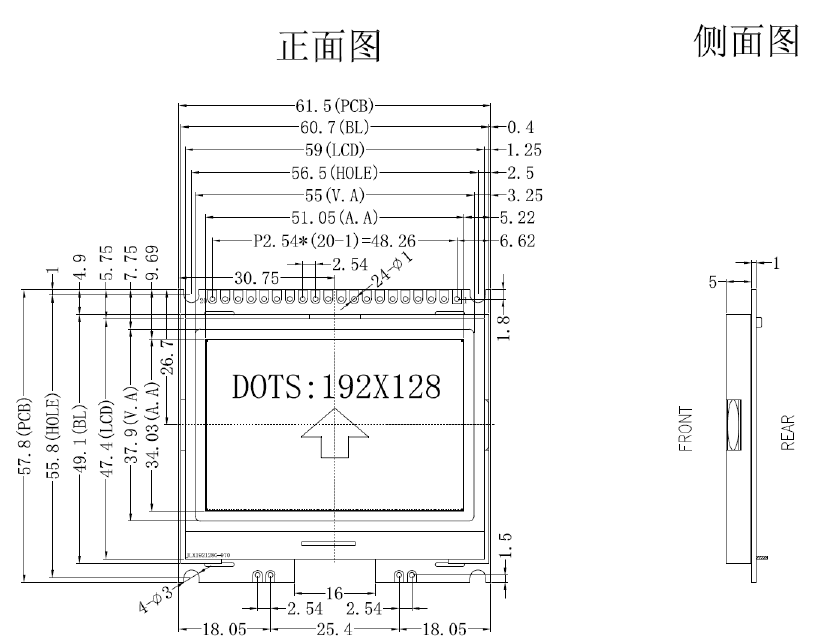

1.产品结构

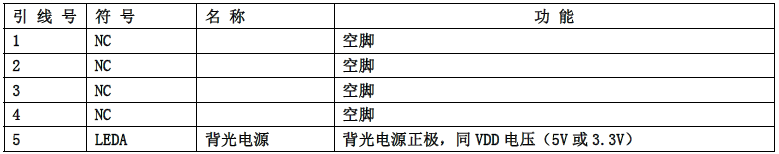

2.引脚功能

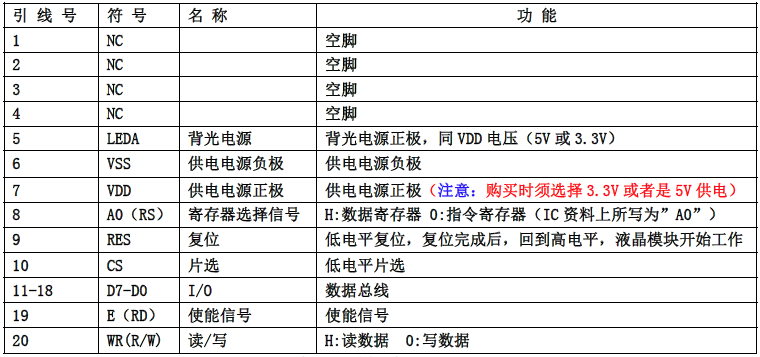

(1)并行时接口引脚功能

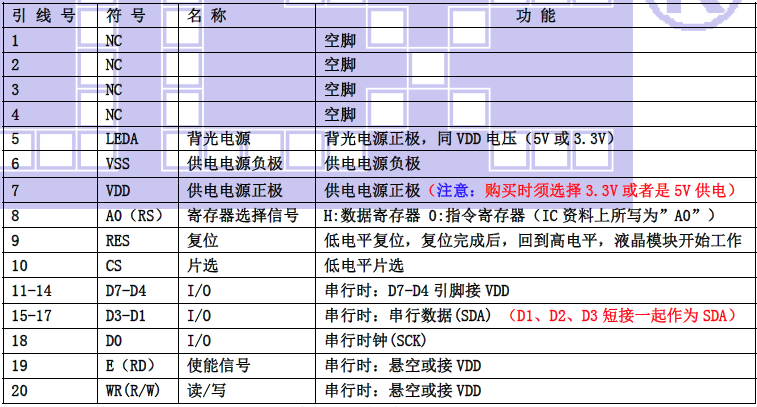

(2)四线串行时接口引脚功能

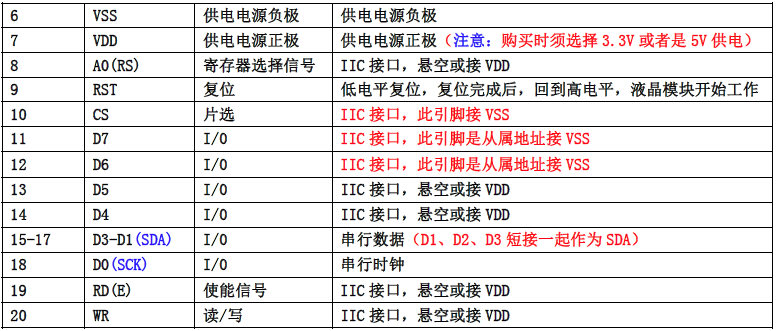

(3)I²C 总线时接口引脚功能



3.产品特点

1. 结构牢,焊接式FPC。
2. IC 采用矽创公司ST75256,功能强大,稳定性好
3. 功耗低不带背光1mW(3.3V*0.3mA),带背光不大于200mW(3.3V*60mA);
4. 接口简单方便:可采用4 线SPI 串行接口、并行接口,I2C 接口。
5. 工作温度宽: -20℃∽+70℃;
6. 储存温度宽: -30℃∽+80℃;
7. 显示内容:
●192*128 点阵单色或4 灰度级图片;
●或显示6 个×4 行32*32 点阵的汉字;
●或显示8 个×5 行24*24 点阵的汉字;
●或显示12 个×8 行16*16 点阵的汉字;
●或显示其他的ASCII 码等;
8. 液晶模块是易碎的玻璃盒,请小心使用,轻拿轻放

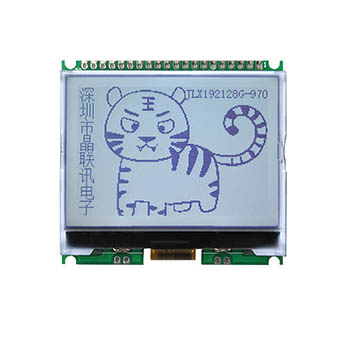

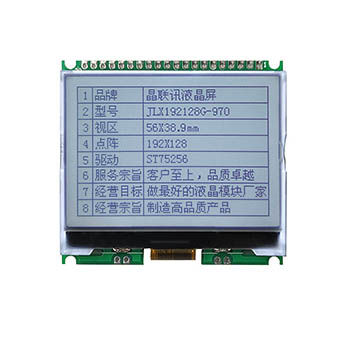

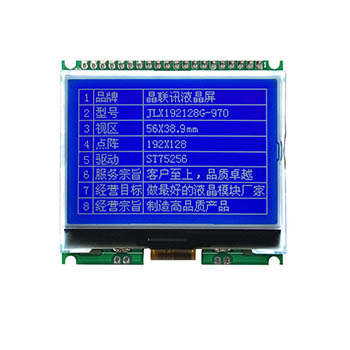

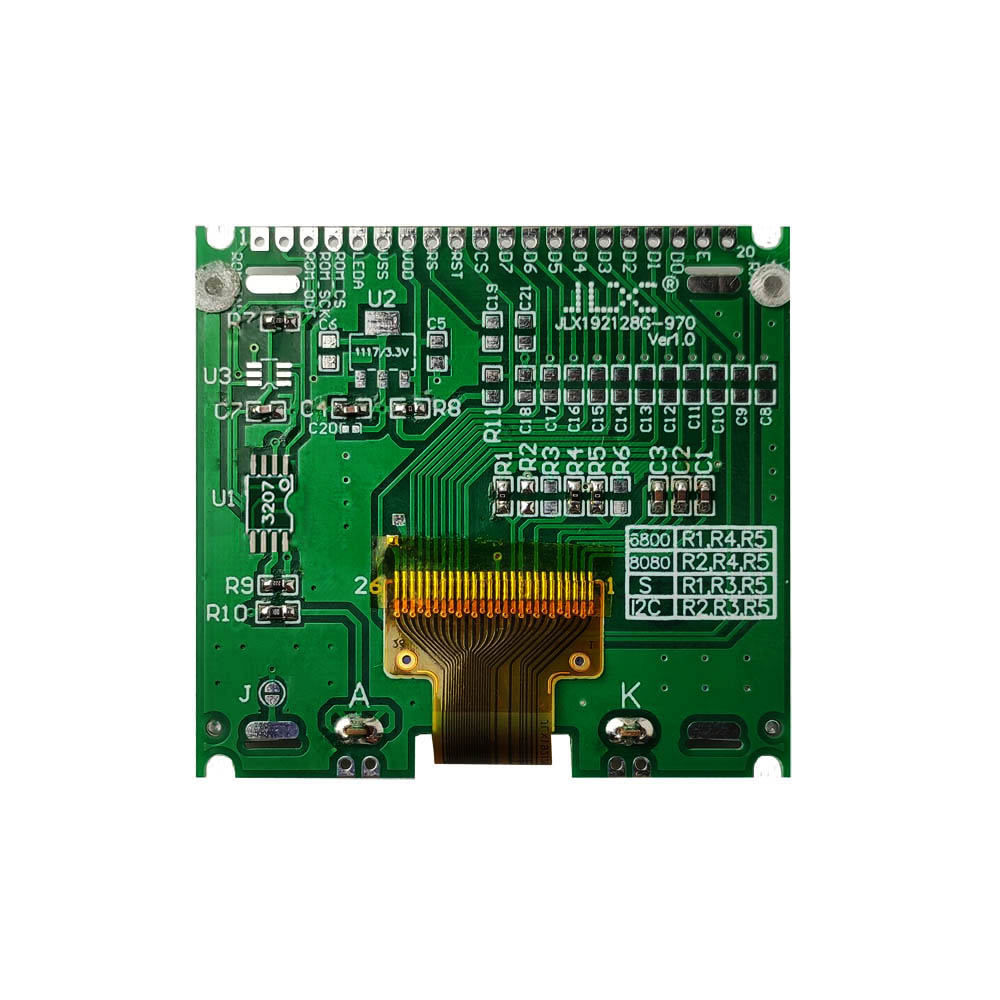

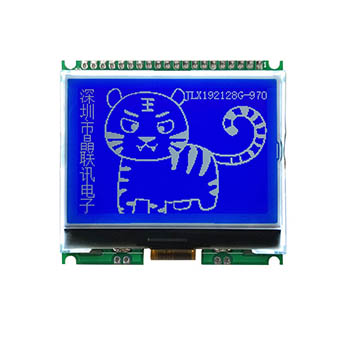

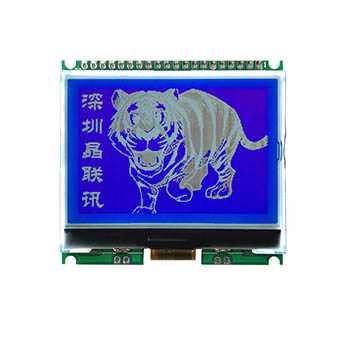

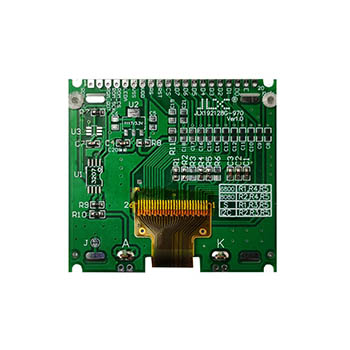

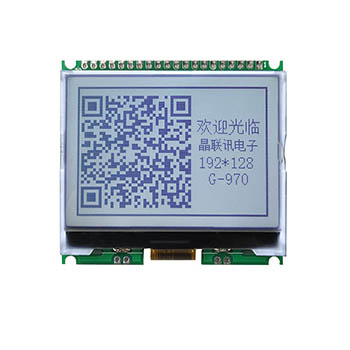

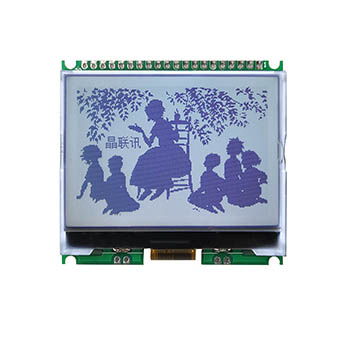

4.产品展示

JLX192128G-970-PN(不带字库)
