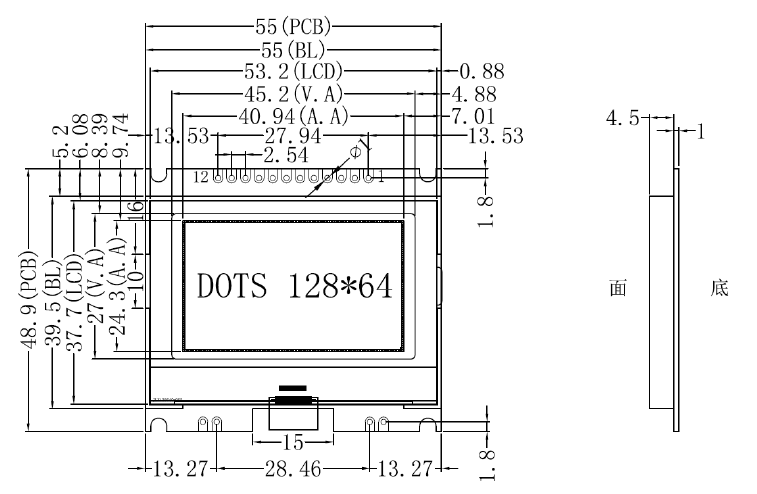

1.产品结构：

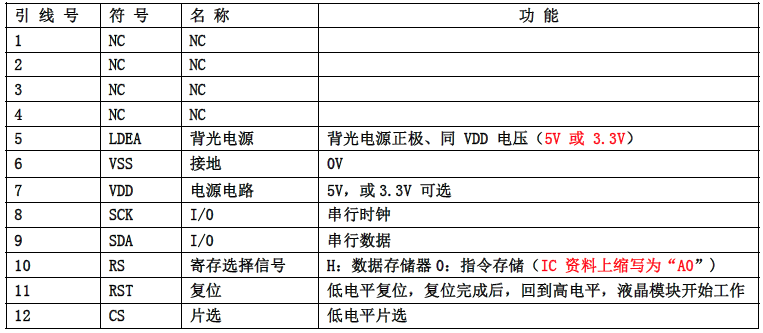

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式FPC。
2. IC 采用矽创公司ST7567,功能强大，稳定性好
3. 功耗低:10-200mW（不带背光<10mW,带背光<200mW）;
4. 显示内容:
    ●128*64 点阵单色图片;
    ●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8
字/行*4 行。
5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6. 接口简单方便:采用4 线SPI 串行接口。
7. 工作温度宽:-20℃ - 70℃;
8. 储存温度宽:-30℃ - 80℃;

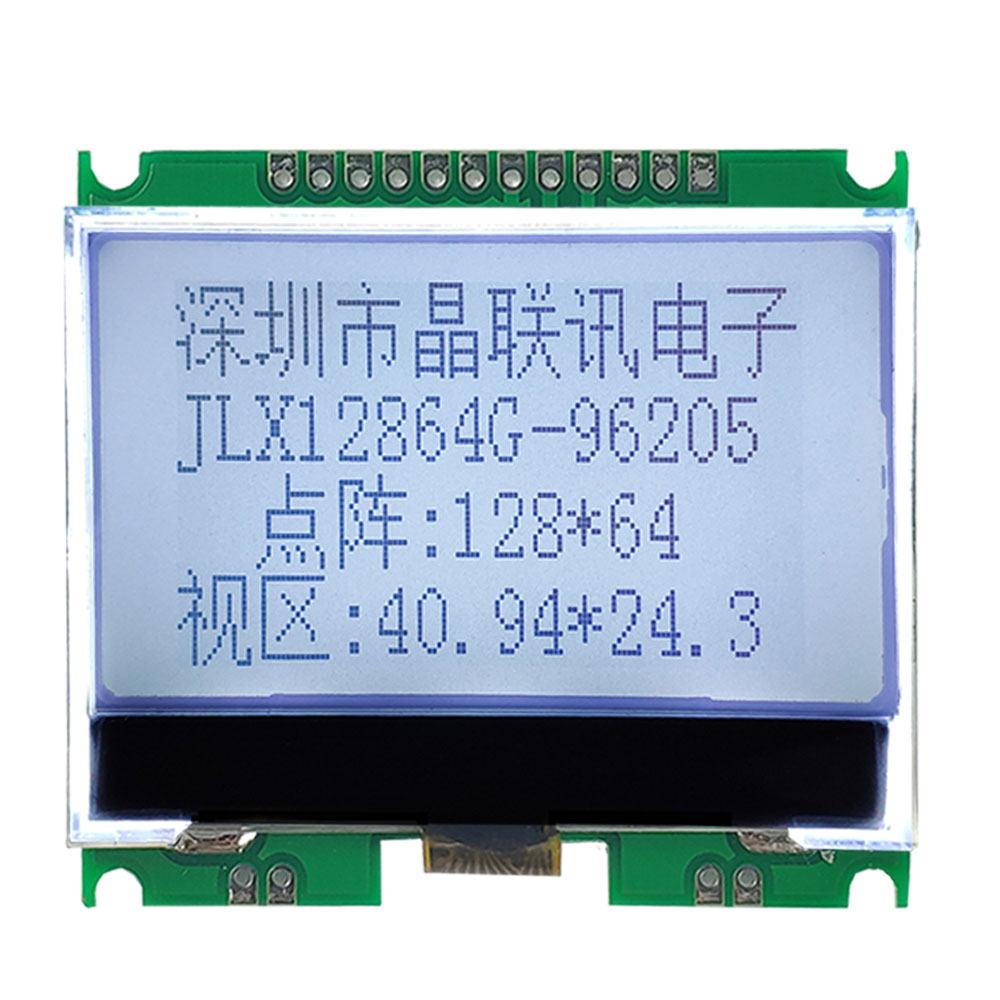

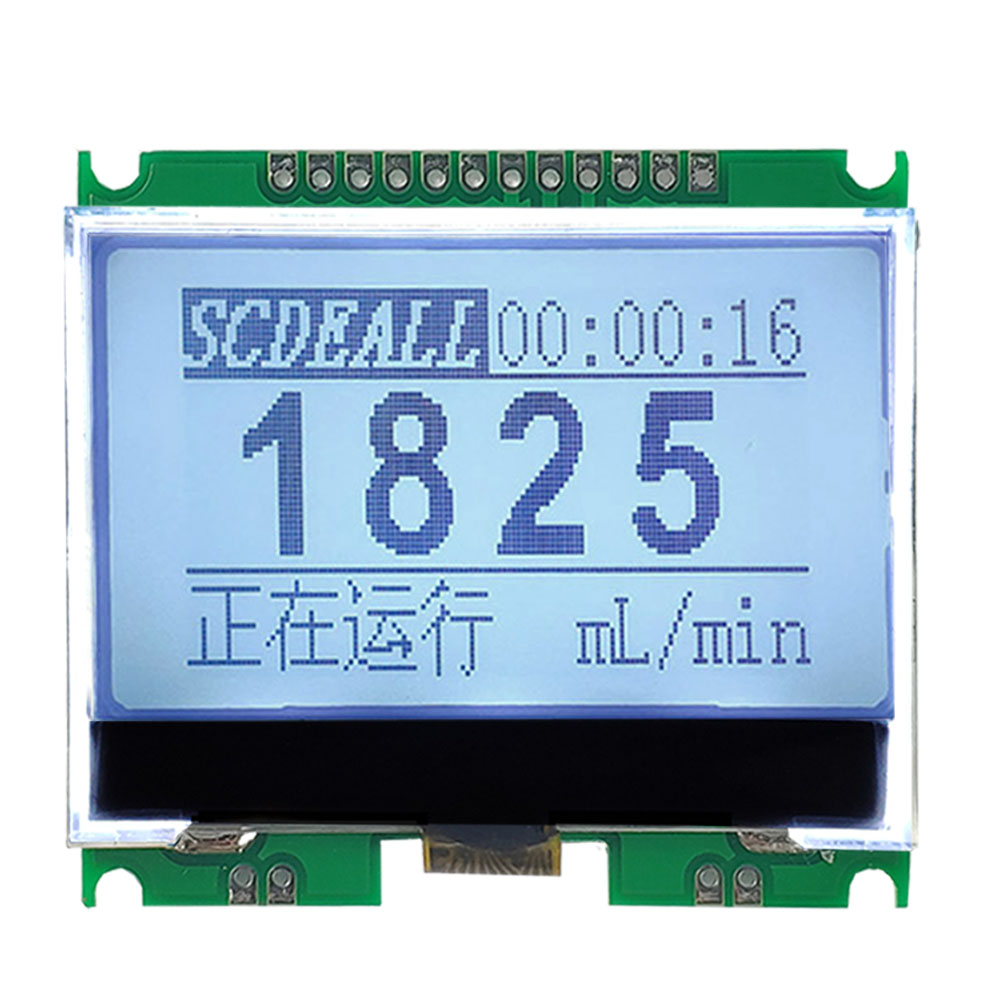

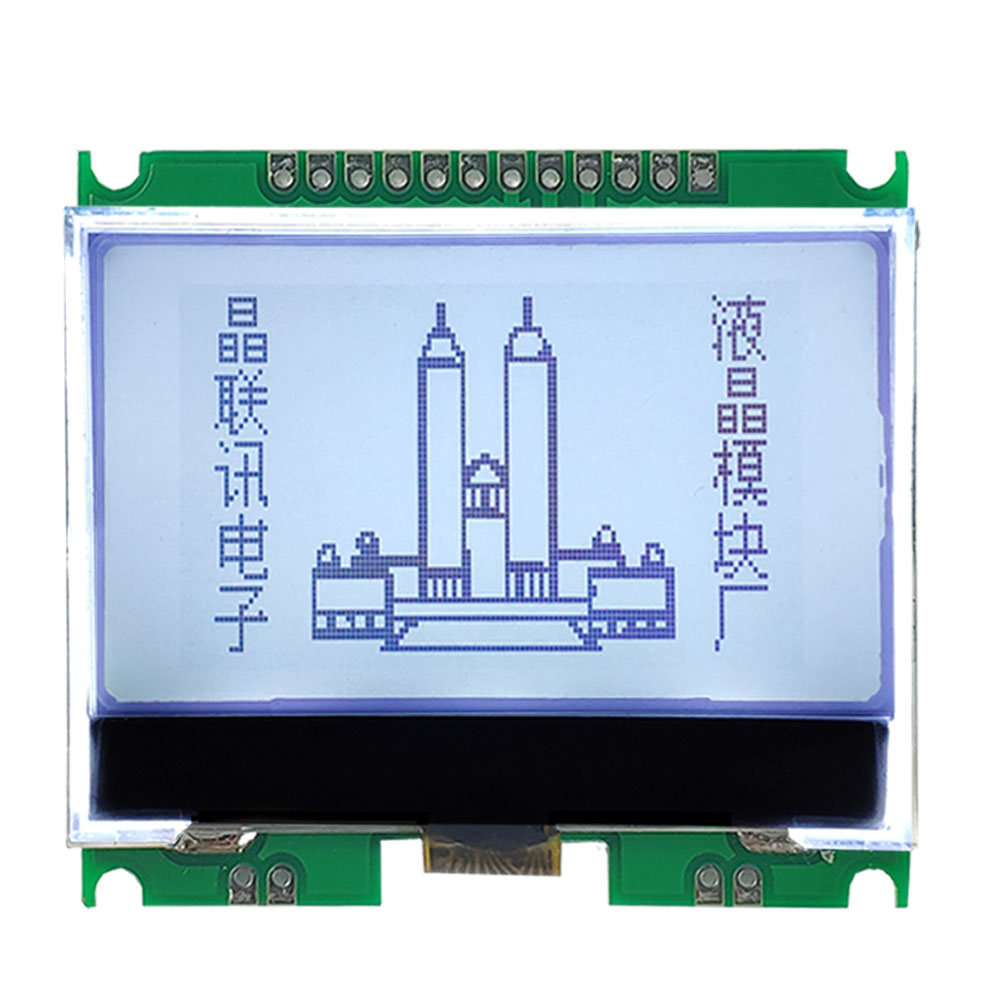

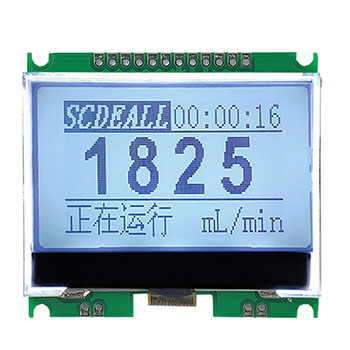

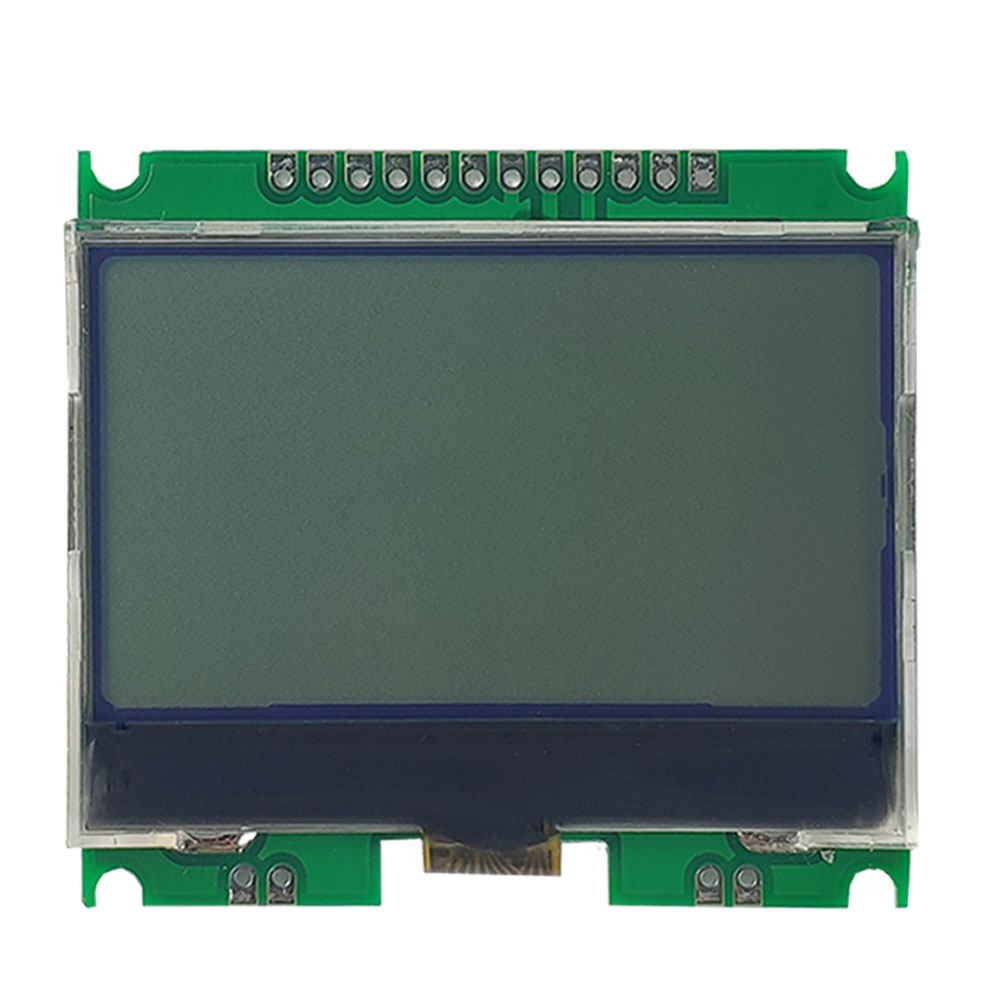

4.产品展示：

JLX12864G-96205-PN(不带字库)
