JLX12864G-10902-PN(不带字库)
品名: 液晶模块

型号:JLX12864G-10902-PN(不带字库)

点阵:128*64

外形尺寸:72.1*57.2*6.6mm

视窗尺寸:60.77*38mm

显示颜色: 白底黑字

IC: ST7565R+GB2312

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

1.产品结构

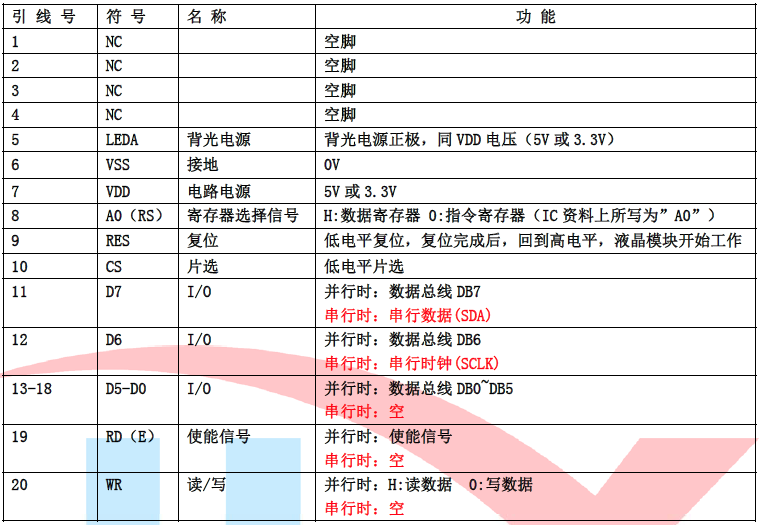

2.引脚功能


3.产品特点

1.结构牢:模块背光带有挡墙及带铁框,焊接式FPC。
2.IC 采用矽创公司ST7565R,功能强大,稳定性好
3.功耗低:2-200mW(不带背光<2mW,带背光<300mW);
4.显示内容:
●128*64 点阵单色图片;
●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8
字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5.指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。
并口时:可以“读-改-写”;
6.接口简单方便:可采用4 线SPI 串行接口,或选择并行接口(6800 时序和8080 时序可选)。
7.工作温度宽:-20℃ - 70℃;
8.工作温度宽:-30℃ - 80℃;

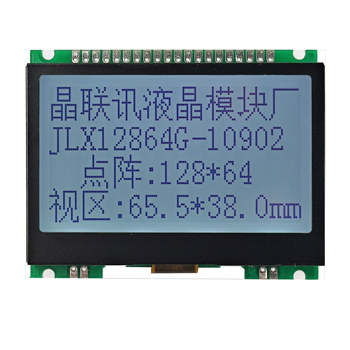

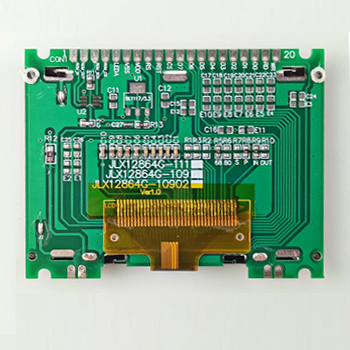

4.产品展示


JLX12864G-10902-PN(不带字库)

需要不带铁框的请点击下图:


需要不带PCB板的请点击下图:
