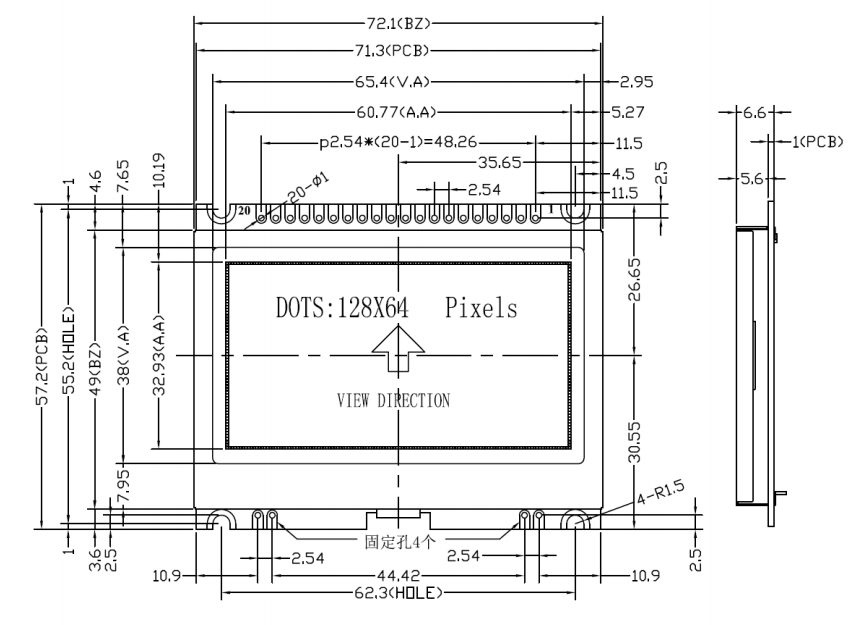

1.产品结构：

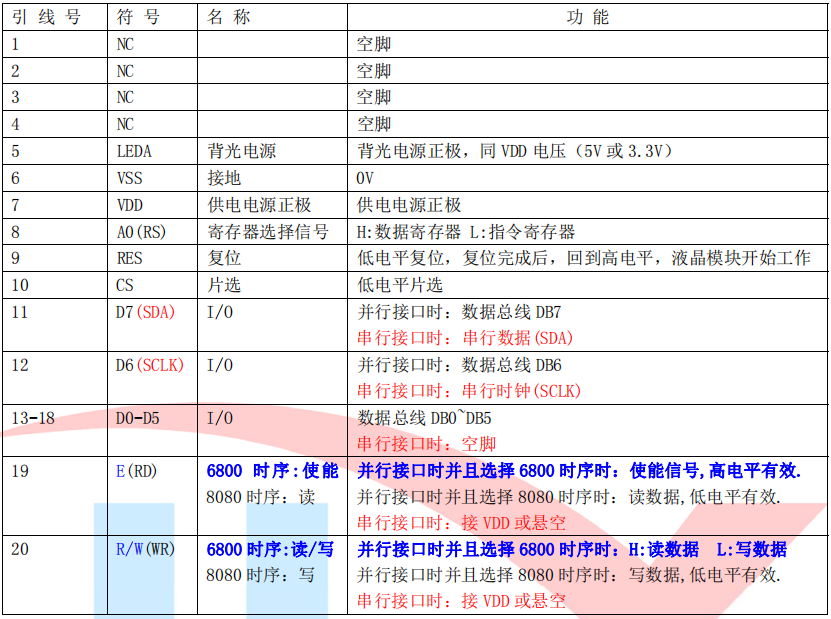

2.引脚功能：

3.产品特点：

1.结构牢：背光带有挡墙，焊接式FPC,铁框。
2.IC 采用矽创公司ST7567,功能强大，稳定性好
3.功耗低:1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于100mW）;
4.显示内容:
●128*64 点阵单色图片;
●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8
字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转180 度使用）。
并口时：可以“读-改-写”;
6.接口简单方便:可采用4 线SPI 串口，或选择并口（6800 时序和8080 时序可选）。
7.工作温度宽:-20℃ - 70℃

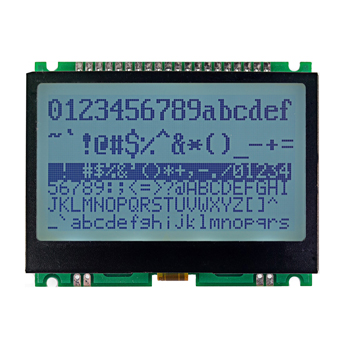

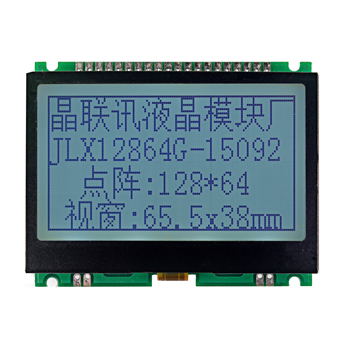

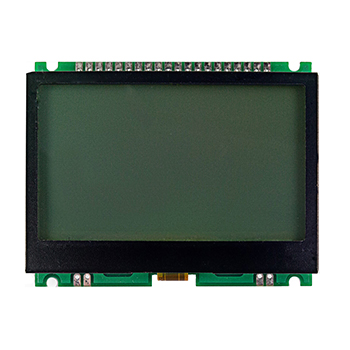

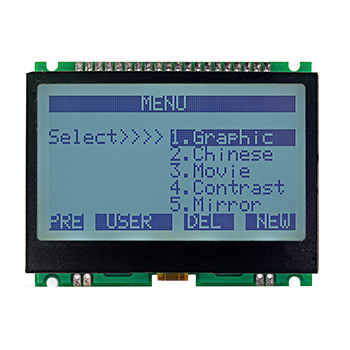

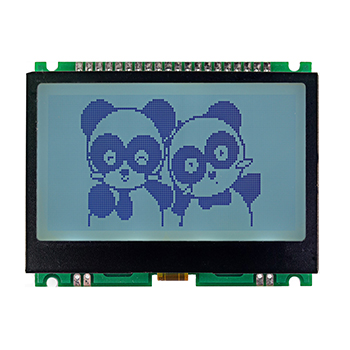

4.产品展示：

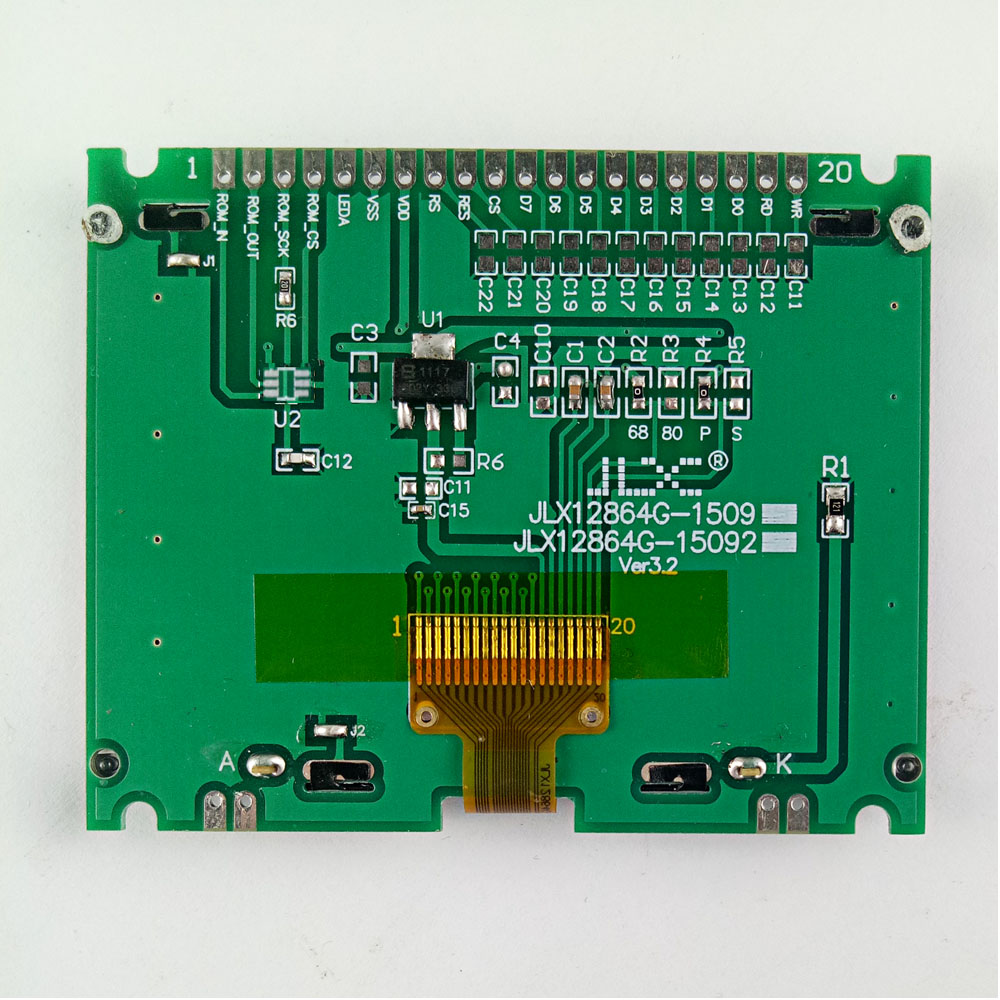

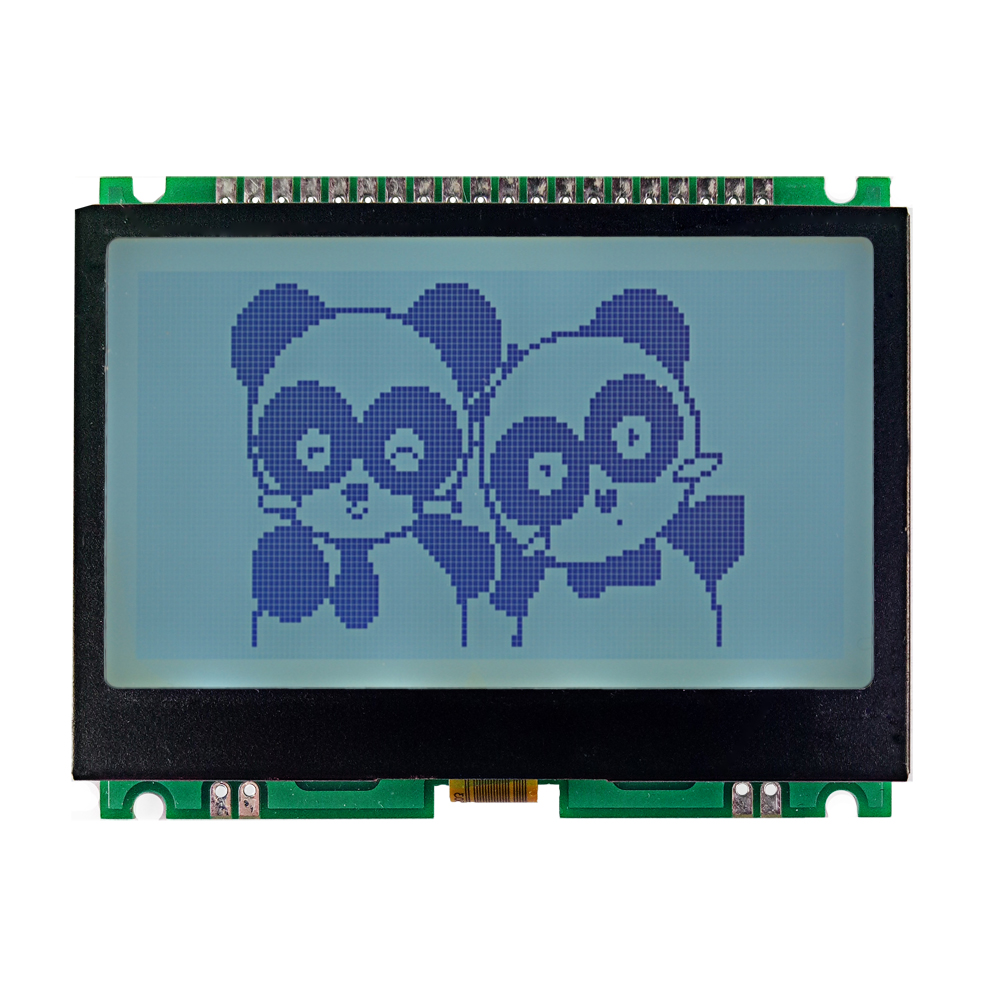

JLX12864G-15092-PN（不带字库）

需要不带铁框的请点击下图：

需要不带PCB板的请点击下图：
