JLX12864G-9309-PN(不带字库)
品名: 液晶模块

型号:JLX12864G-9309-PN(不带字库)

点阵:128*64

外形尺寸:71.3*57.2*6.3mm

视窗尺寸:65.5*38mm

显示颜色: 白底黑字/绿底黑字/蓝底白字可选

IC: ST7567+GB2312

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

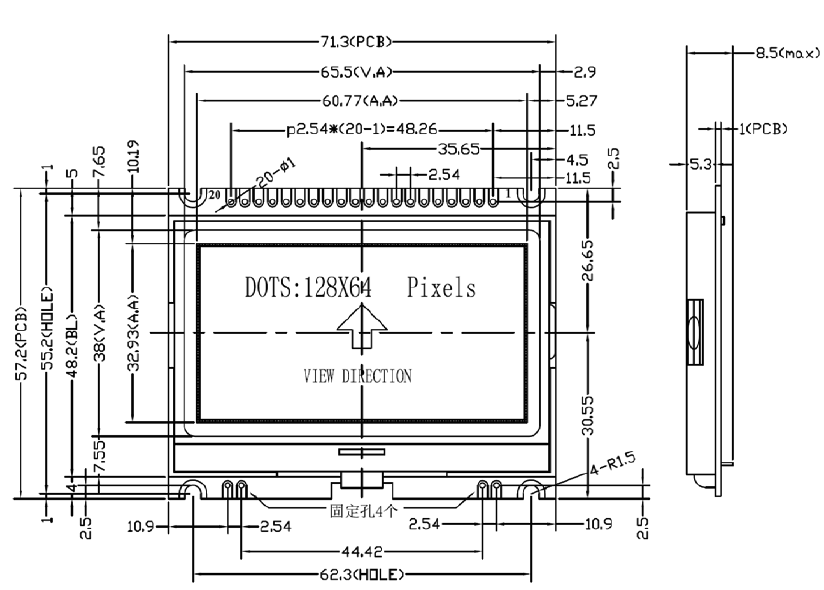

1.产品结构

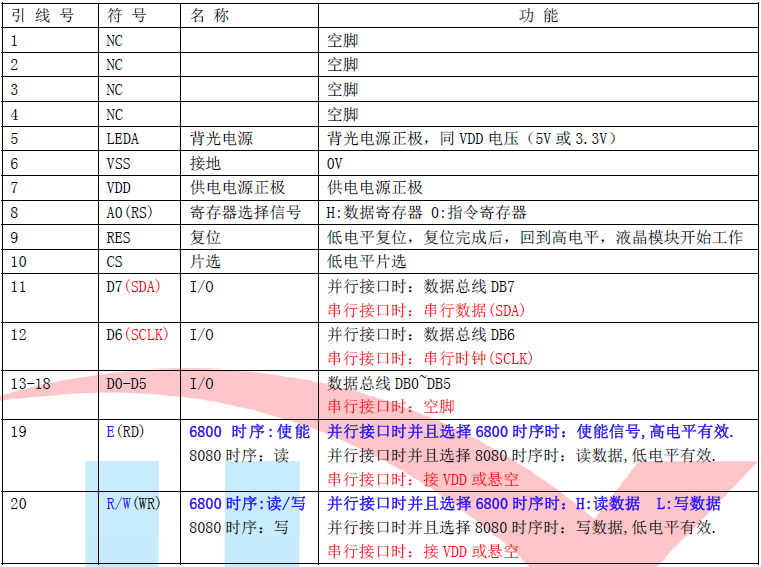

2.引脚功能


3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC。
2. IC 采用矽创公司ST7567,功能强大,稳定性好
3. 功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于100mW);
4. 显示内容:
     ●128*64 点阵单色图片;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。并口时:可以“读-改-写”;
6. 接口简单方便:可采用4 线SPI 串口,或选择并口(6800 时序和8080 时序可选)。
7. 工作温度宽:-20℃ - 70℃,储存温度:-30℃ - 80℃;

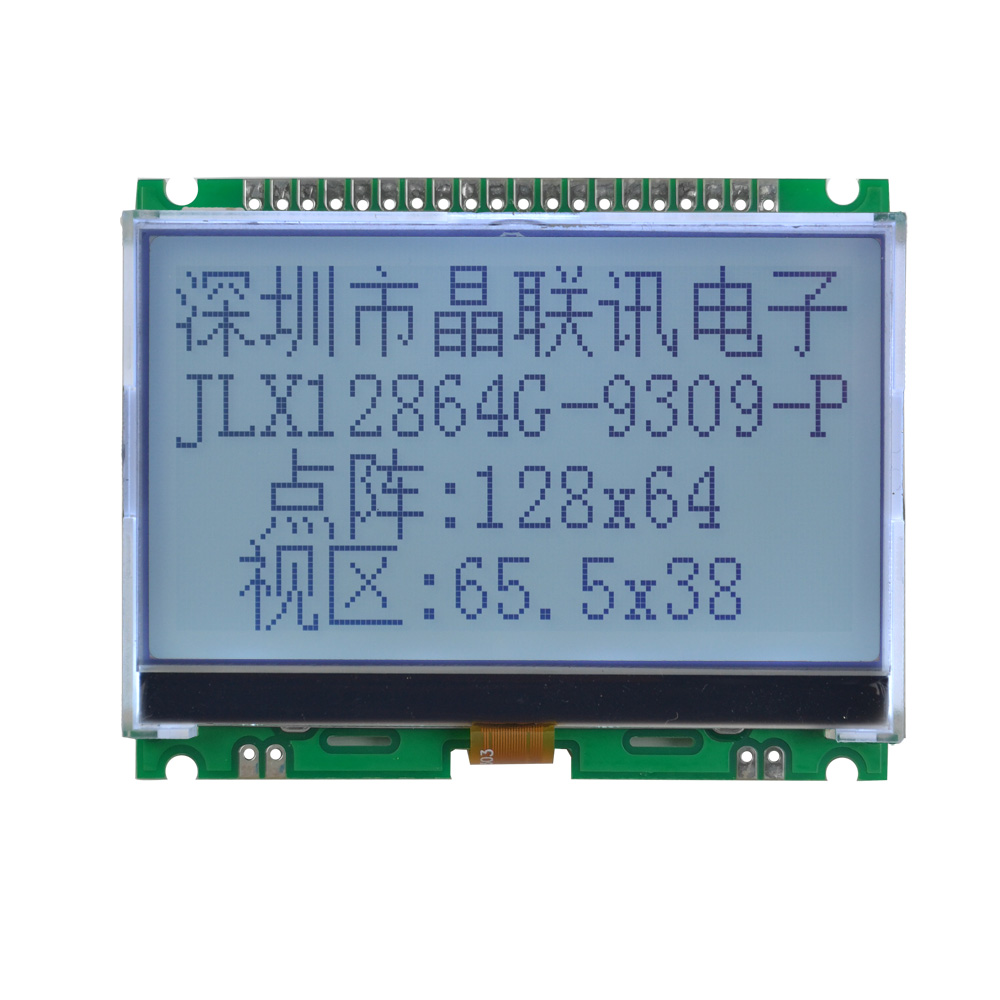

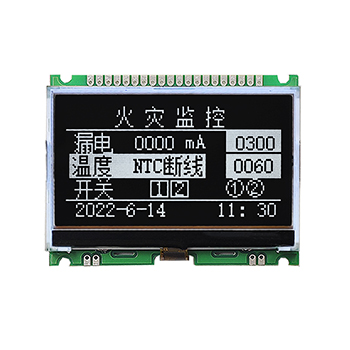

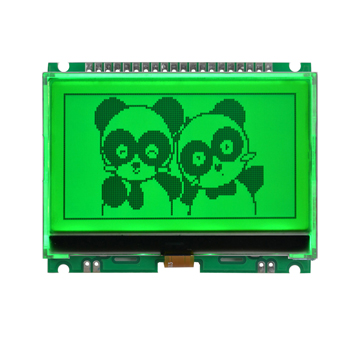

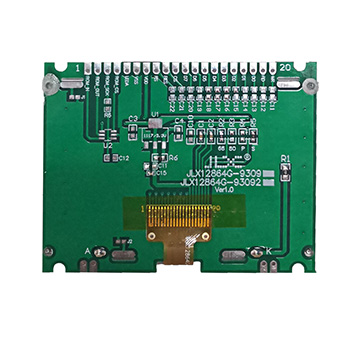

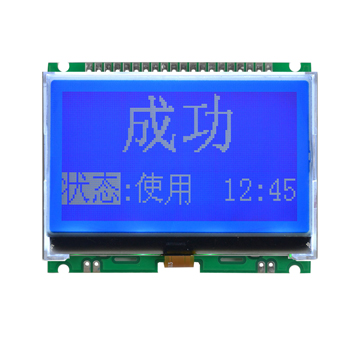

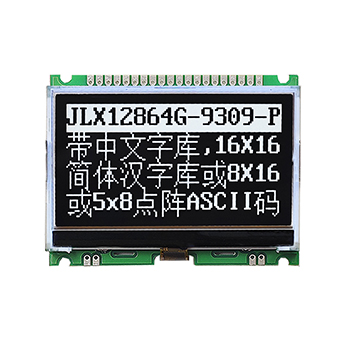

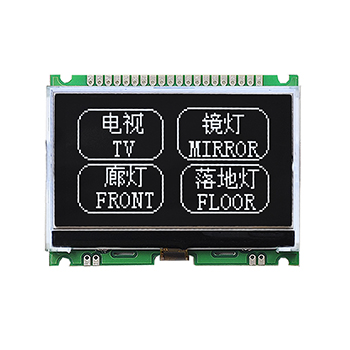

4.产品展示

JLX12864G-9309-PN(不带汉字库)
