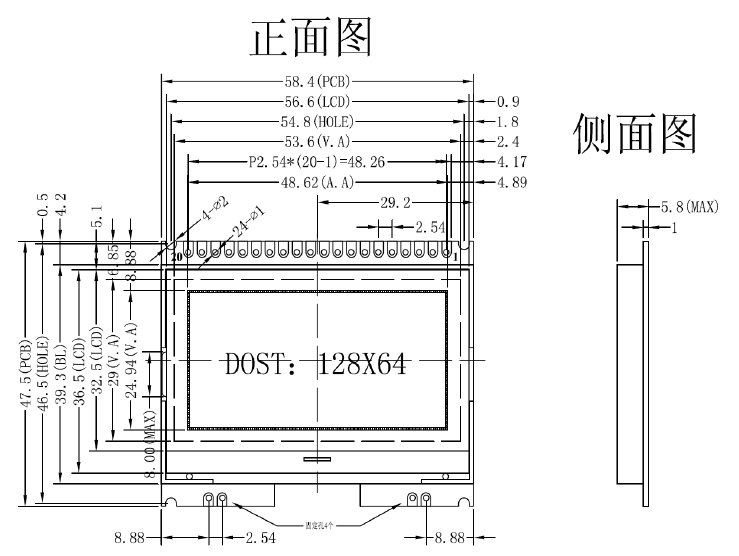

1.产品结构：

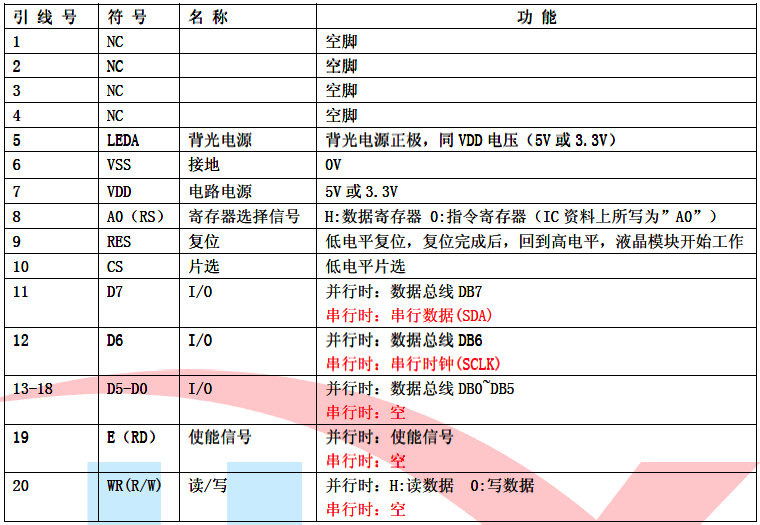

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式FPC。
2.IC 采用矽创公司ST7567,功能强大，稳定性好
3. 功耗低: 不带背光1mW（3.3V*0.3mA）,带背光不大于150mW（3.3V*45mA）
4. 显示内容:
      （1）128*64 点阵单色图片，或其它小于128*64 点阵的单色图片;
      （2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8 字*4 行；
      （3）按照12*12 点阵汉字来计算可显示10 字*4 行；
      （4）按照 8*16 点阵汉字来计算可显示16 字*4 行；
      （5）按照 5*8 点阵汉字来计算可显示21 字*8 行；
5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转180 度使用）。并口时：可以“读-改-写”;
6. 接口简单方便: 采用4 线SPI 串行接口，或选择并口（6800 时序和8080 时序可选）。
7.工作温度宽:-20℃ - 70℃;

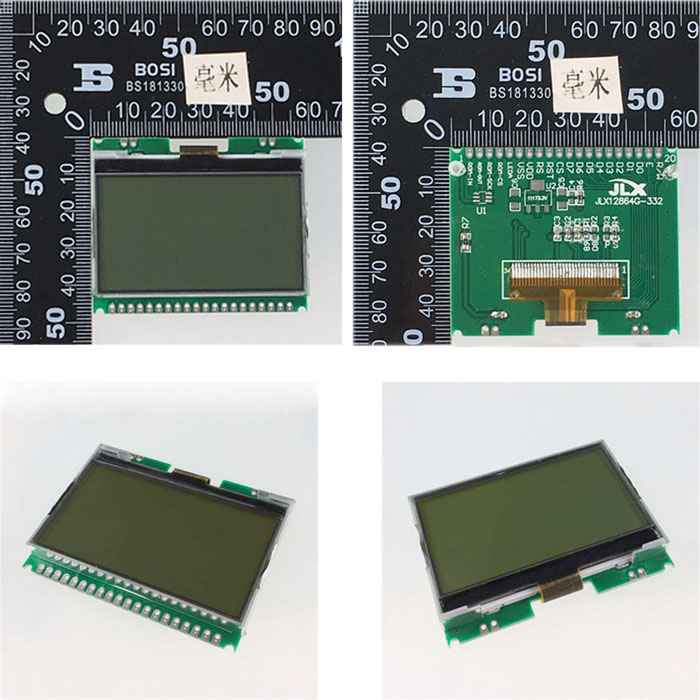

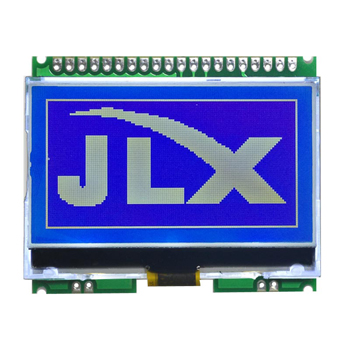

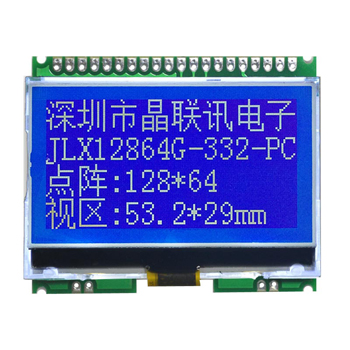

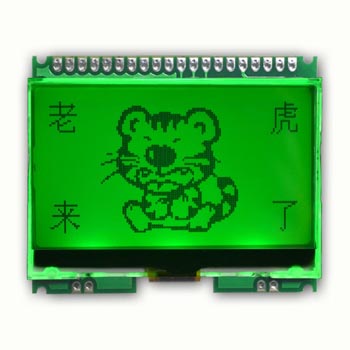

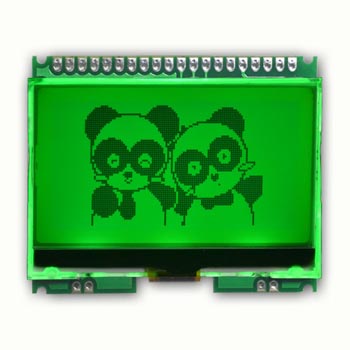

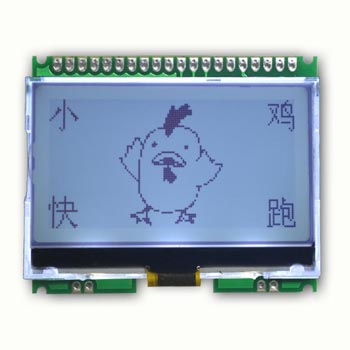

4.产品展示：

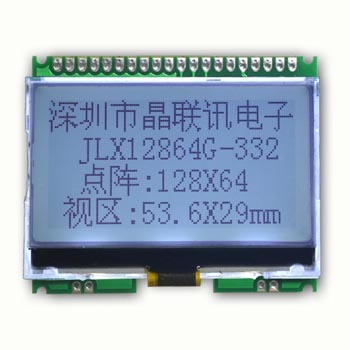

JLX12864G-332-PN（不带汉字库）

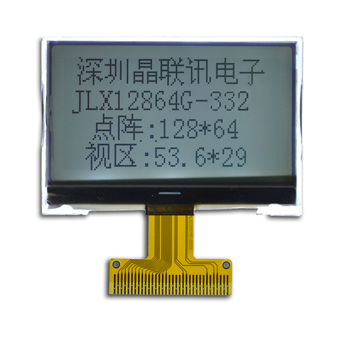

需要不带PCB板（玻璃+背光）的请点击下图：
