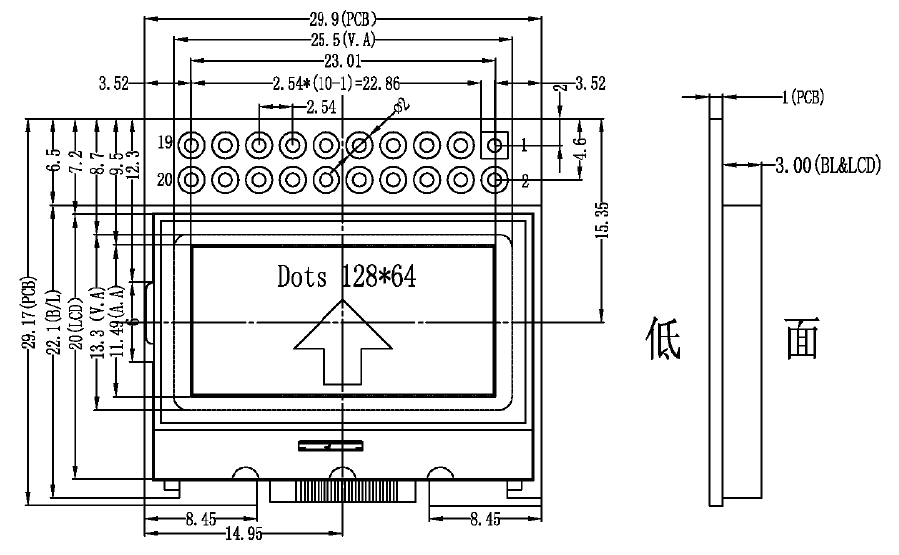

1.产品结构：

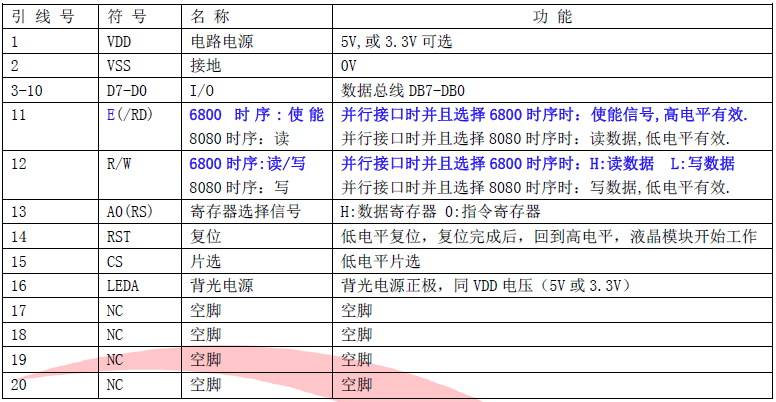

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式FPC。
2.IC 采用矽创公司UC1701X,功能强大，稳定性好
3. 功耗低:1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于100mW）;
4. 显示内容:
    （1）128*64 点阵单色图片，或其它小于128*64 点阵的单色图片;
    （2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8 字*4 行；
    （3）按照12*12 点阵汉字来计算可显示10 字*4 行；
    （4）按照 8*16 点阵汉字来计算可显示16 字*4 行；
    （5）按照 5*8 点阵汉字来计算可显示21 字*8 行；
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转180 度使用），可以“读-改-写”;
6. 接口简单方便:并行接口（6800 时序和8080 时序可选）。
7. 工作温度宽:0℃ +50℃;

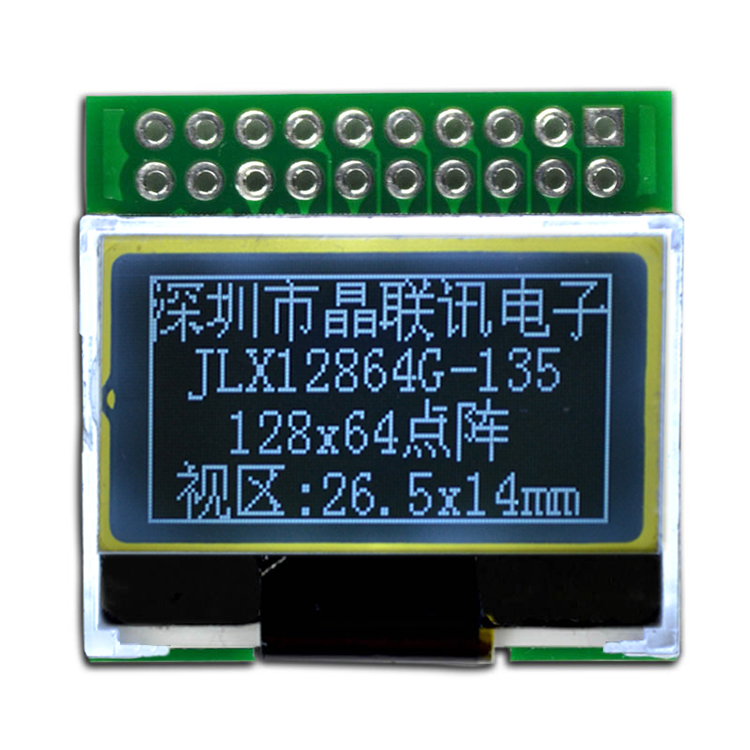

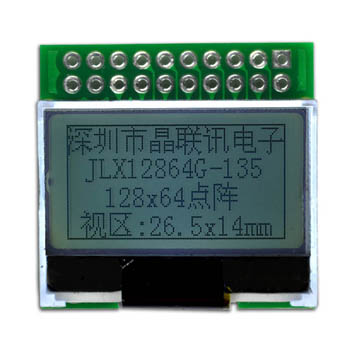

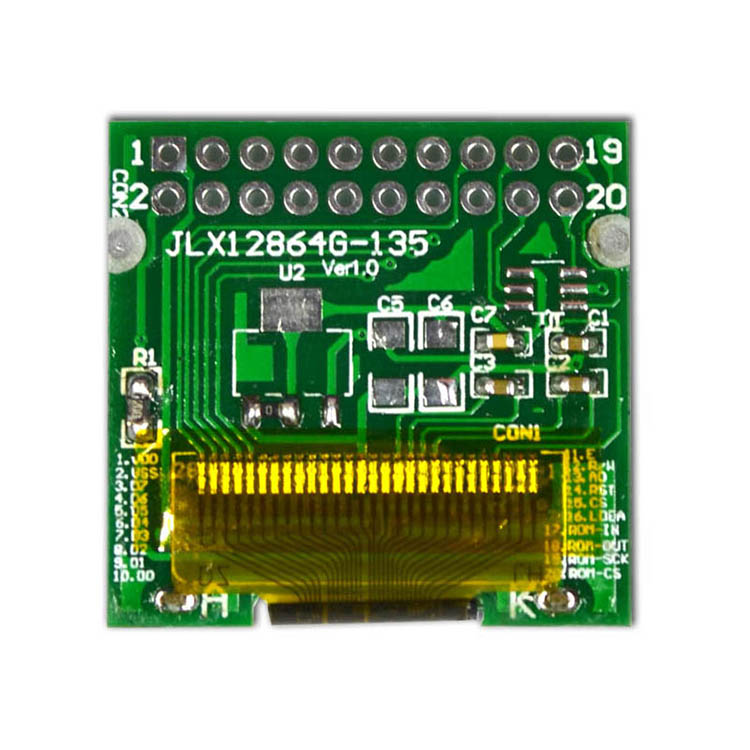

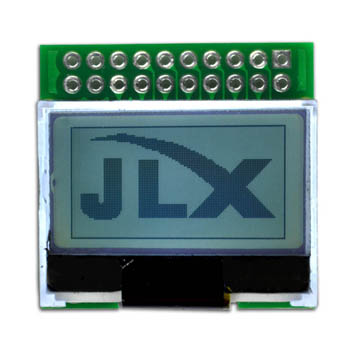

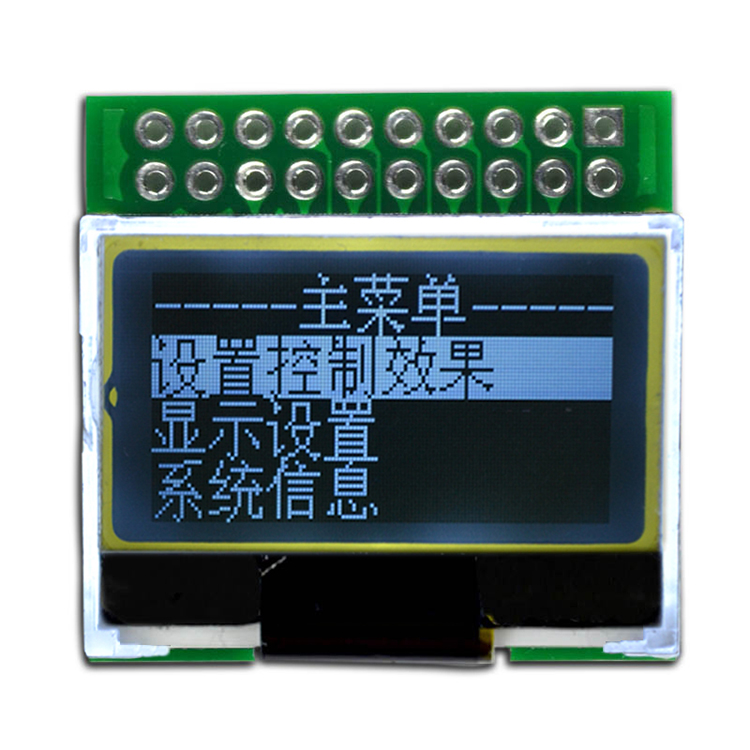

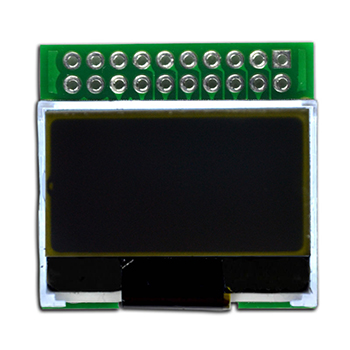

4.产品展示：

JLX12864G-135-PN（不带字库）
