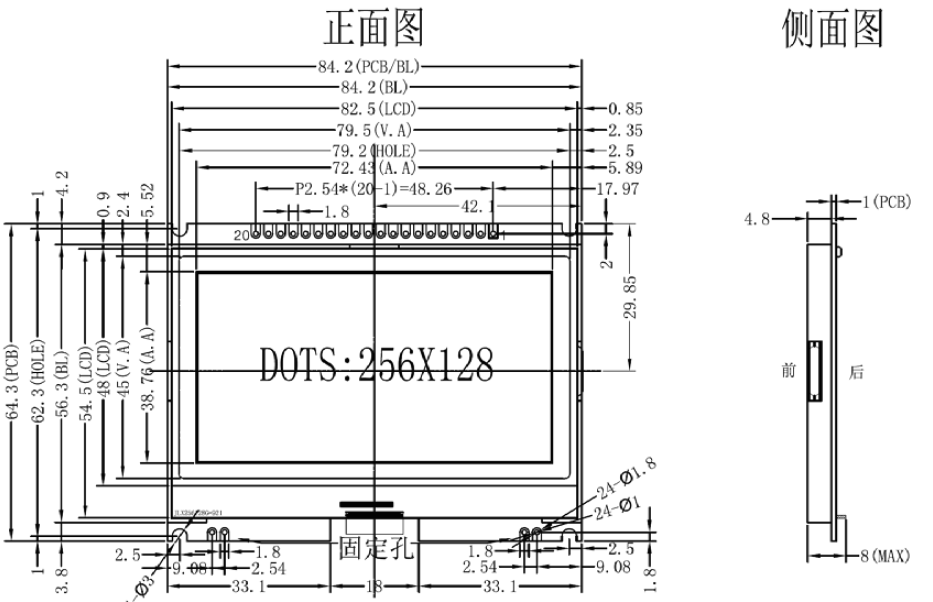

1.产品结构：

2.引脚功能：

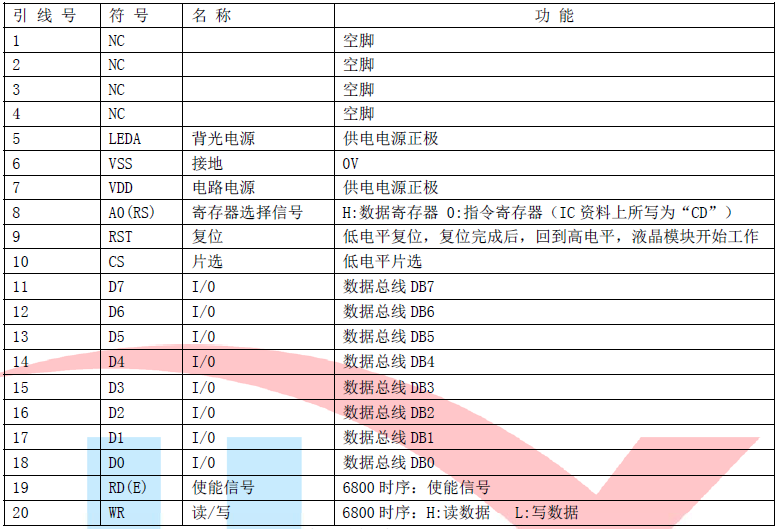

（1）并行时接口引脚功能

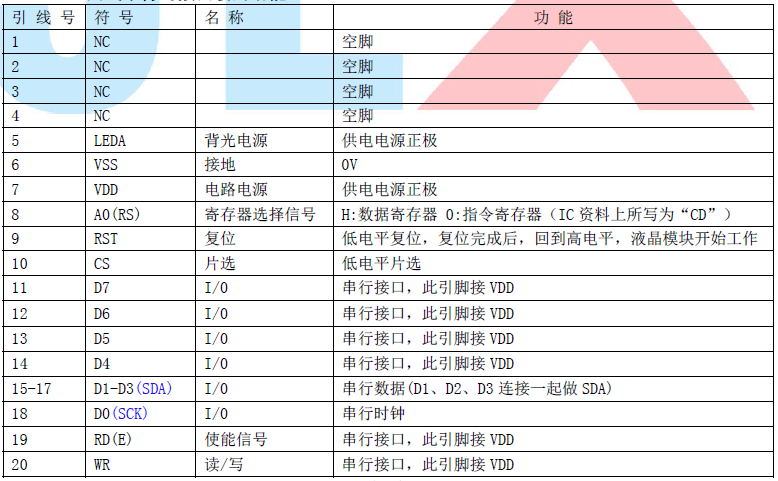

（2）四线串行时接口引脚功能

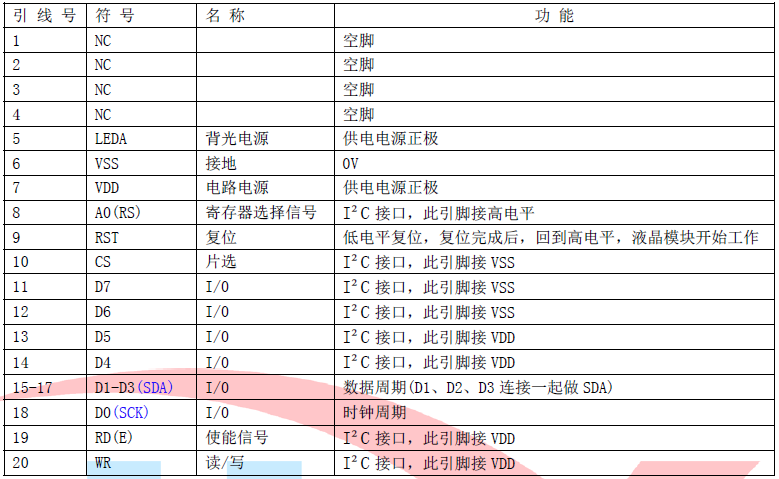

（3）I²C 总线时接口引脚功能

3.产品特点：

1. 结构牢：LCD、背光、PCB 板;
2. IC 采用ST75256,功能强大，稳定性好
3. 功耗低:1 - 100mW（不带背光1mW <3.3V@0.3mA>,带背光不大于100mW<3.3V@30mA>）;
4. 显示内容:
     ●256*128 点阵单色图片。
     ●或显示16 个×8 行=128 个的16*16 点阵的汉字，按照24*12 点阵汉字来计算可显示10字/行*10 行。
     ●或显示32 个×8 行=256 个的8*16 点阵的英文、数字、符号。
     ●或显示42 个×16 行的5*8 点阵的英文、数字、符号。;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC（JLX-GB2312）来显示汉
字
5. 指令功能强;
6. 接口简单方便:可选I²C 总线、4 线SPI 串口、6800 系列并口、8080 系列并口。
7. 工作温度宽:-20℃ - 70℃;
8. 可靠性高。

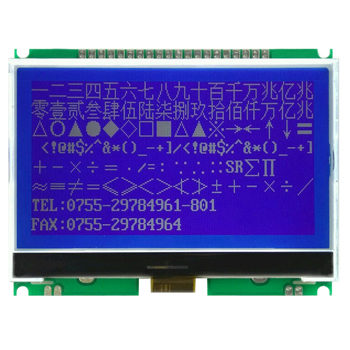

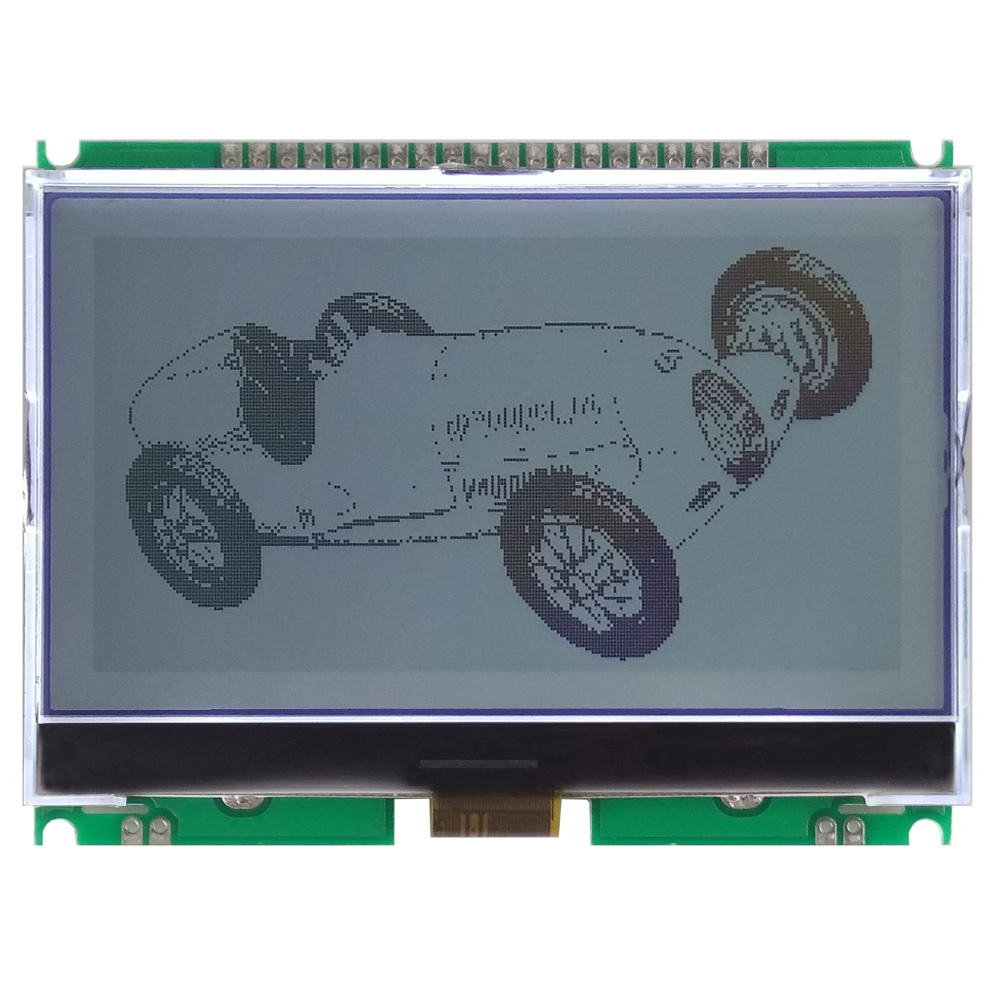

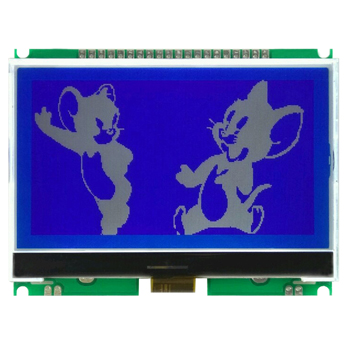

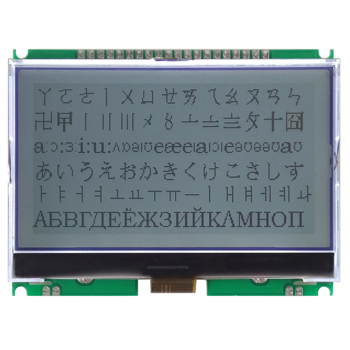

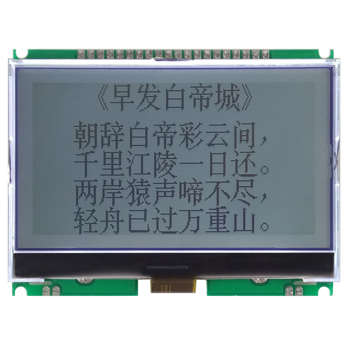

4.产品展示：

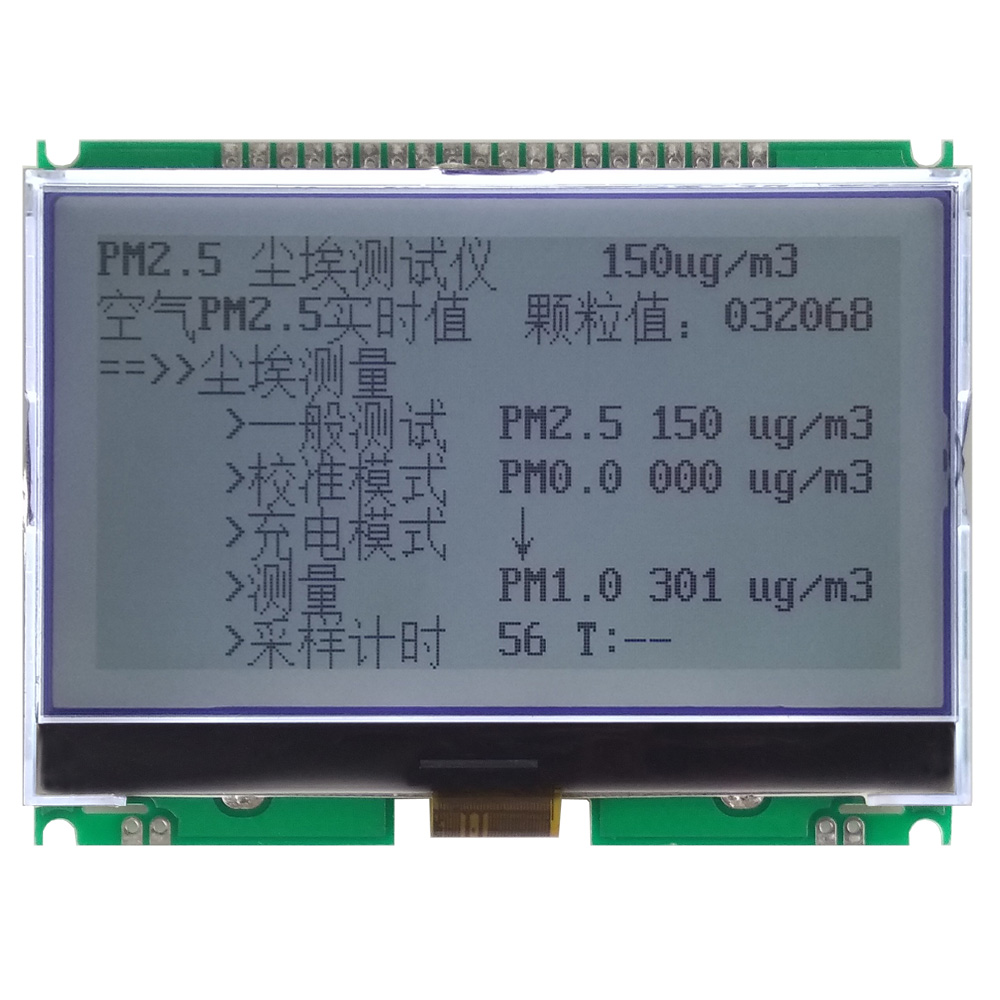

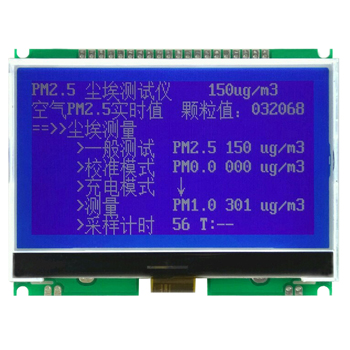

JLX256128G-921-PN(不带字库)

需要不带PCB板（玻璃+背光）的请点击下图：
