JLX25664G-580-PN(不带字库)
品名:液晶模块

型号:JLX25664G-580-PN(不带字库)

点阵:256*64

外形尺寸:88.15*40.65*5.3mm

视窗尺寸:82.99*23mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.
详情

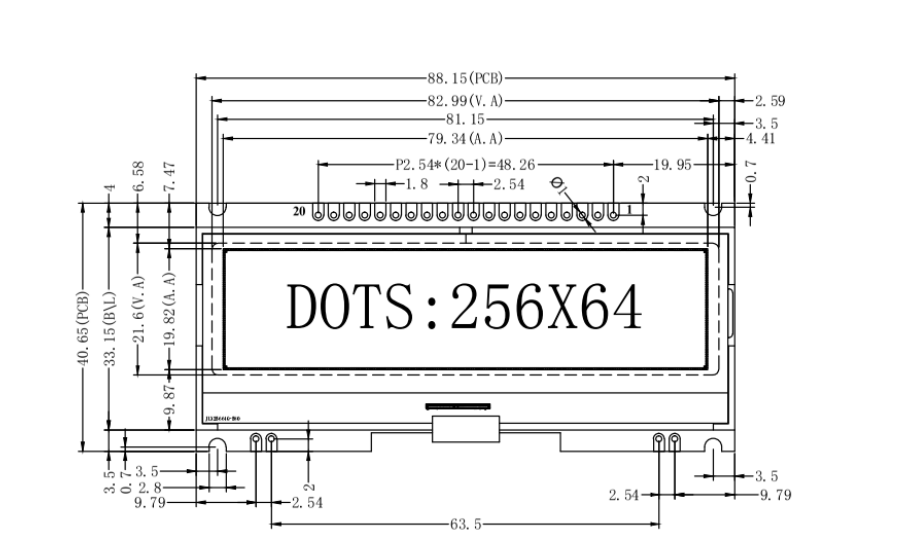

1.产品结构


2.引脚定义

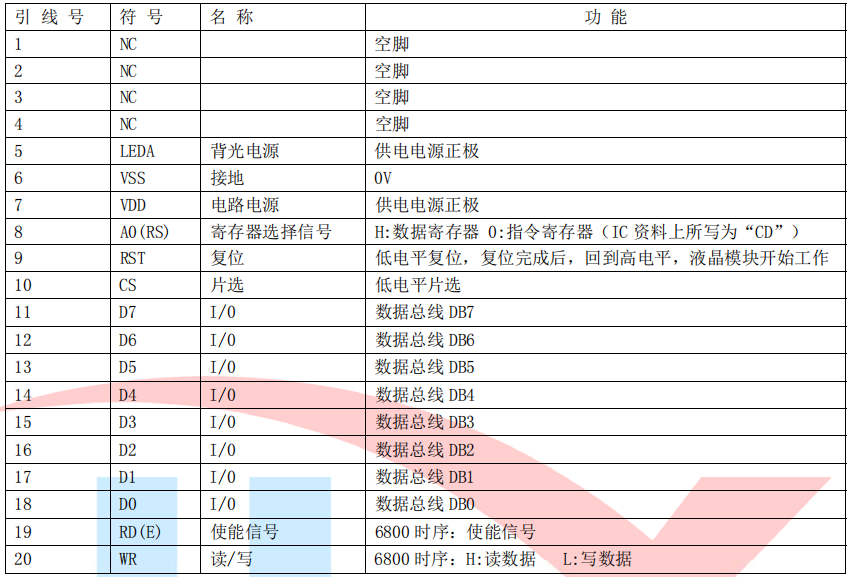

(1)并行时接口引脚功能:

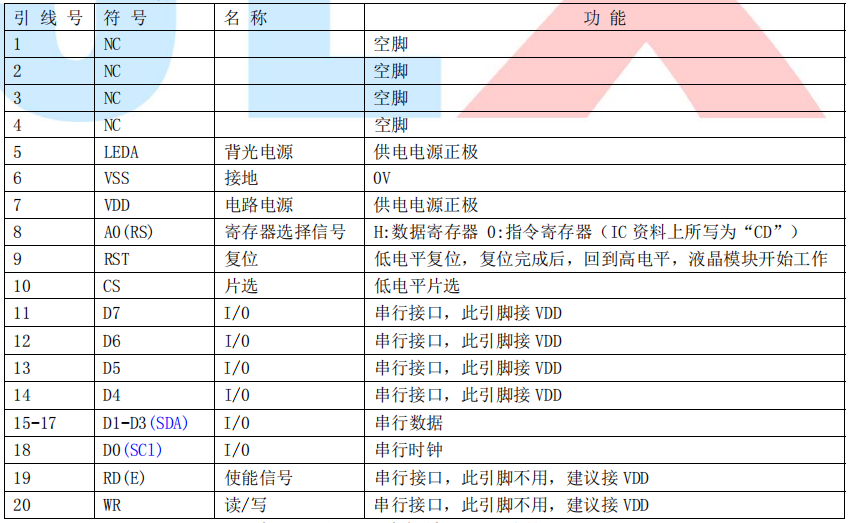

(2)四线串行时接口引脚功能:

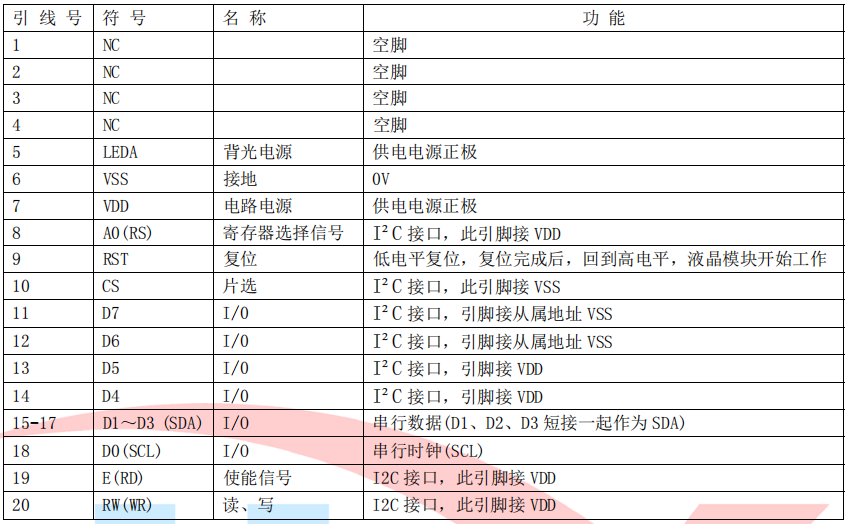

(3)I²C 总线时接口引脚功能:



3.产品特点

1. 结构牢:LCD、背光;
2. IC 采用ST75256,功能强大,稳定性好
3. 功耗低:1 - 100mW(不带背光1mW <3.3V@0.3mA>,带背光不大于100mW<3.3V@30mA>);
4. 显示内容:
     ●256*64 点阵单色图片。
     ●或显示16 个×4 行=64 个的16*16 点阵的汉字,按照24*12 点阵汉字来计算可显示10
字/行*10 行。
     ●或显示32 个×4 行=128 个的8*16 点阵的英文、数字、符号。
     ●或显示42 个×8 行的5*8 点阵的英文、数字、符号。;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC(JLX-GB2312)来显示汉字。
5. 指令功能强;
6.接口简单方便:可选I²C 总线、4 线SPI 串口、6800 系列并口、8080 系列并口。
7. 工作温度宽:-20℃ - 70℃;
8. 可靠性高。

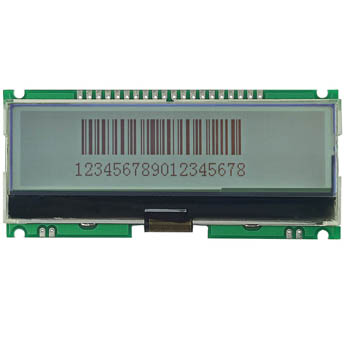

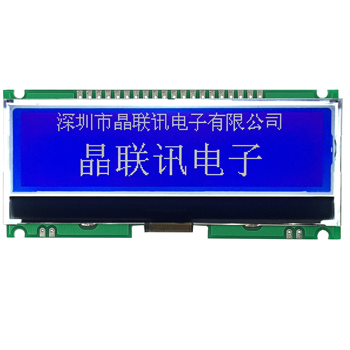

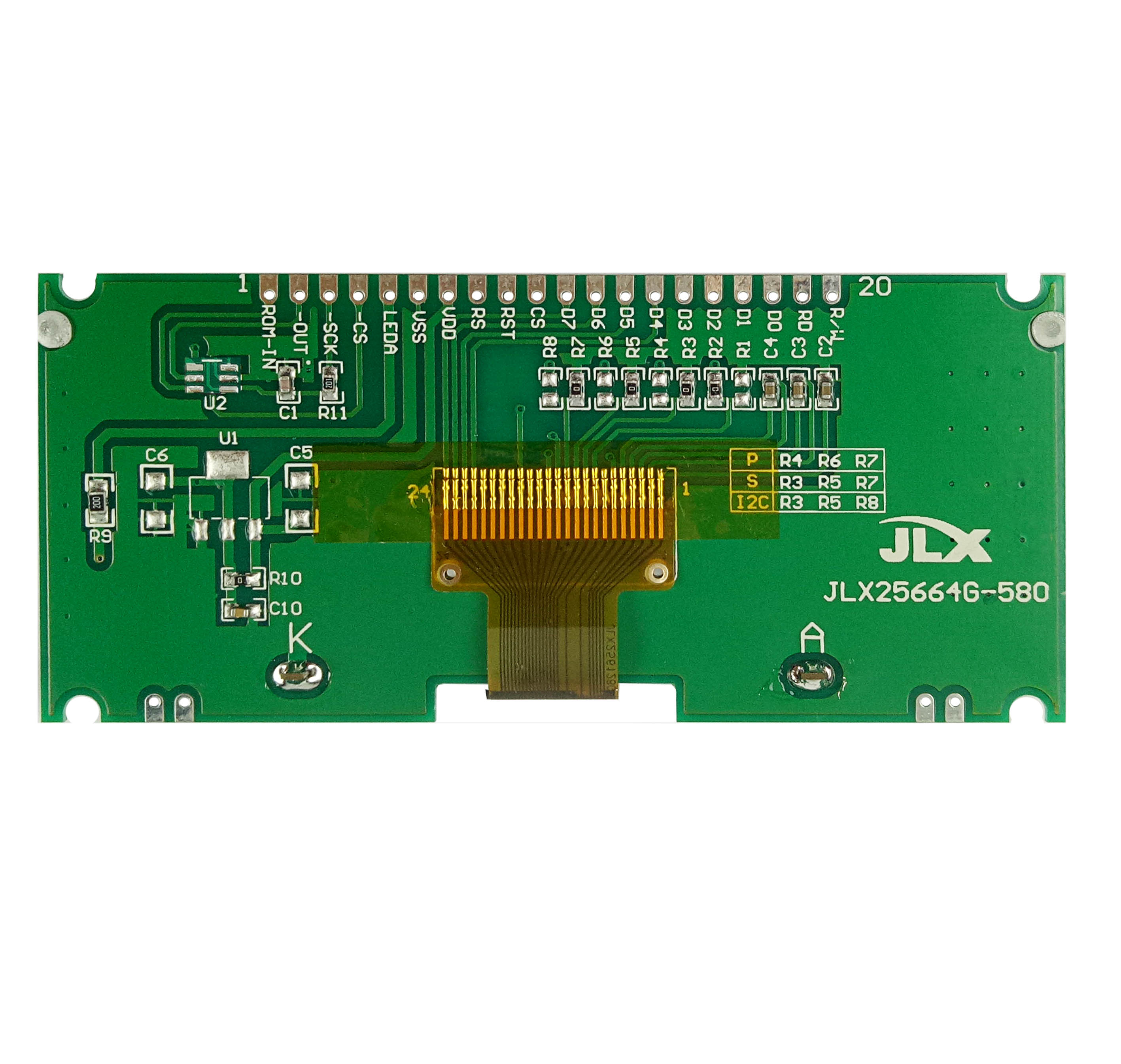

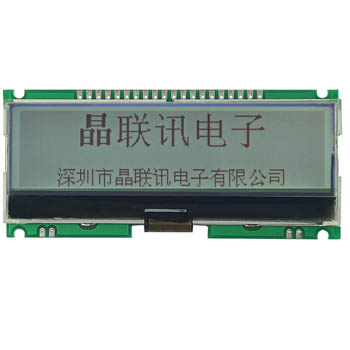

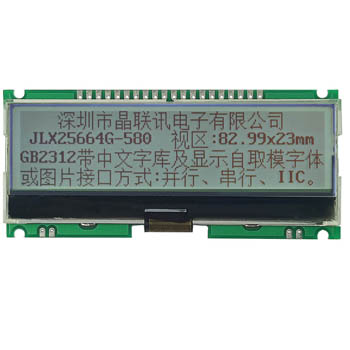

4.产品展示

JLX25664G-580-PN(不带字库)
