JLX240160G-666-PN(不带字库)
品名:液晶模块

型号:JLX240160G-666-PN(不带字库)

点阵:240*160

外形尺寸:91.5*77.3*8.6mm

视窗尺寸:77.58*51.6mm

显示颜色: FSTN白底黑字

IC: ST7586S

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

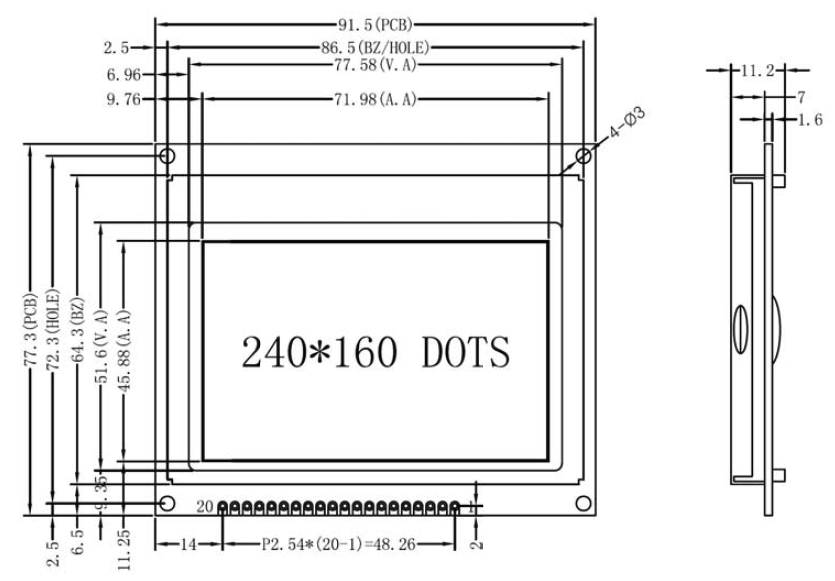

1.产品结构



2.引脚定义

模块的接口既可以当成并口用,也可以当成串口用(PCB 内部跳线选择串口/并口)

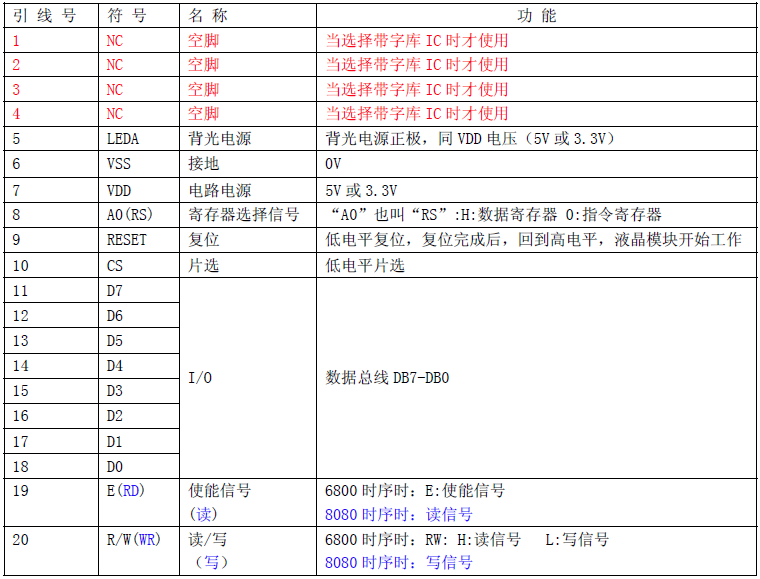

(1)当并行时,CON1 功能如下:

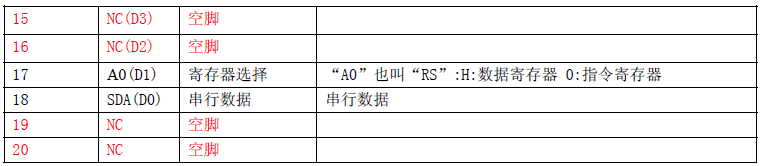

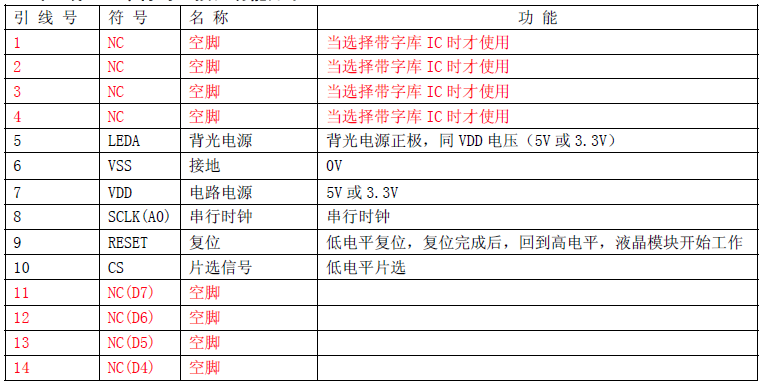

(2)当4 线SPI 串行时,接口功能如下:



3.产品特点

1. 结构牢。
2. IC 采用矽创公司ST7586S,功能强大,稳定性好
3. 功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口,或选择并行接口。
5. 工作温度宽:-20℃ - 70℃;
6. 可靠性高。
7.显示内容:
      ●240*160 点阵单色或4 灰度级图片;
      ●或显示7 个×5 行32*32 点阵的汉字;
      ●或显示10 个×6 行24*24 点阵的汉字;
      ●或显示15 个×10 行16*16 点阵的汉字;
      ●或显示20 个×13 行12*12 点阵的汉字;
      ●或显示其他的ASCII 码等;
8. 可以选择带字库IC(IC 型号:JLX-GB2312-3204,此IC 为可选的配件)

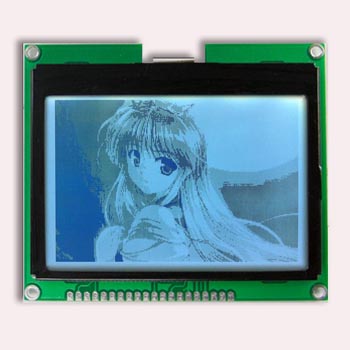

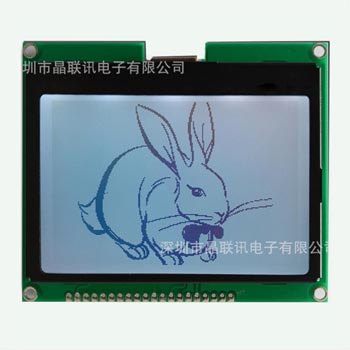

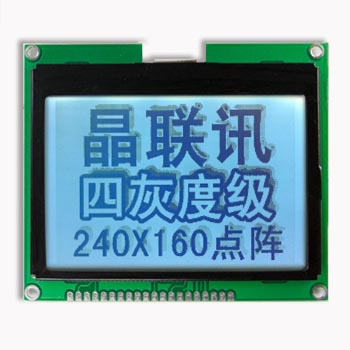

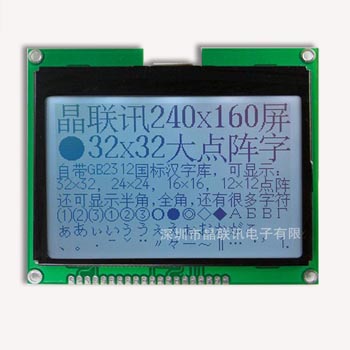

4.产品展示

JLX240160G-666-PN(不带字库)
