JLX19264G-333-PN(不带字库)
品名: 液晶模块

型号: JLX19264G-333-PN(不带字库)

点阵:192*64

外形尺寸:61.5*23.27*5.3mm

视窗尺寸:47.5*17.49mm

显示颜色: 白底黑字/蓝底白字可选

IC: UC1604C

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

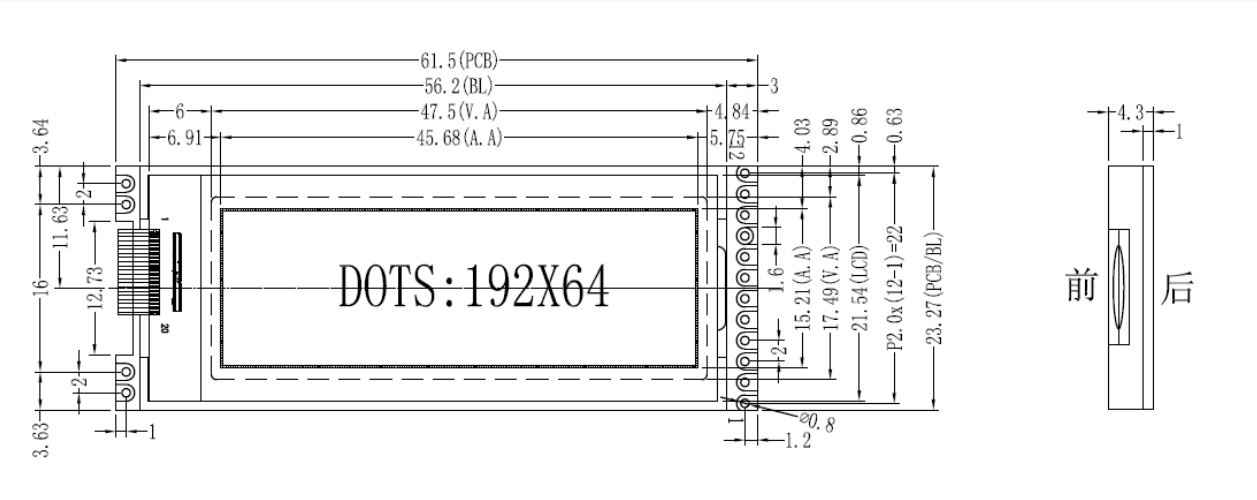

1.产品结构

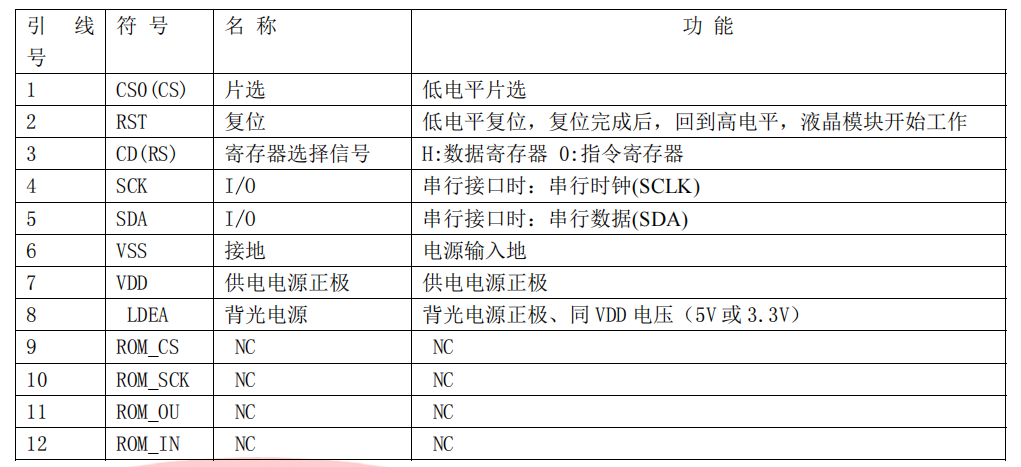

2.引脚功能


3.产品特点

1.结构轻、薄、带背光、焊接式FPC。
2. IC 采用UC1604c,功能强大,稳定性好
3.功耗低:当电压为3.3V 时,功耗低:不带背光1mW(3.3V*0.3mA),带背光不大于100mW
(3.3V*30mA);
4. 显示内容:
    (1)192*64 点阵单色图片,或其它小于192*64 点阵的单色图片;
    (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示12 字*4 行;
    (3)按照12*12 点阵汉字来计算可显示15 字*4 行;
    (4)按照 8*16 点阵汉字来计算可显示24 字*4 行;
    (5)按照 5*8 点阵汉字来计算可显示31 字*8 行;
5.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。
6. 接口简单方便:串行接口。
7.工作温度:-20℃ - +70℃;

8.工作温度:-30℃ - +80℃;

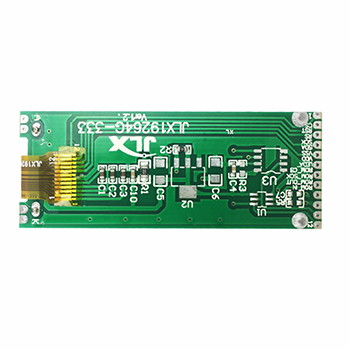

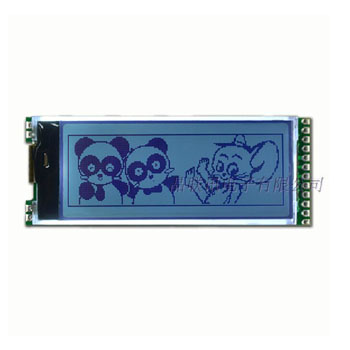

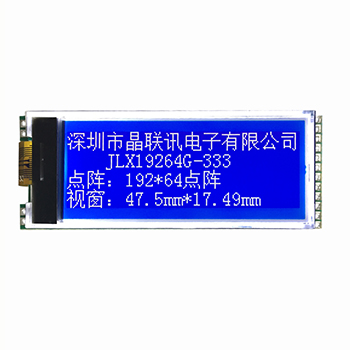

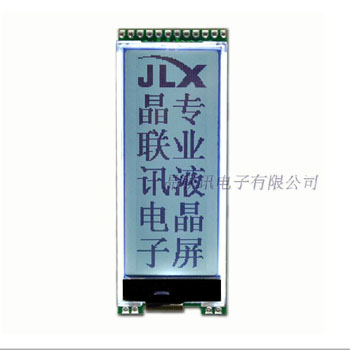

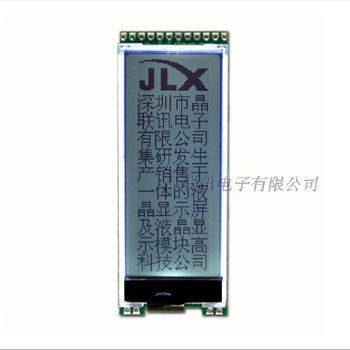

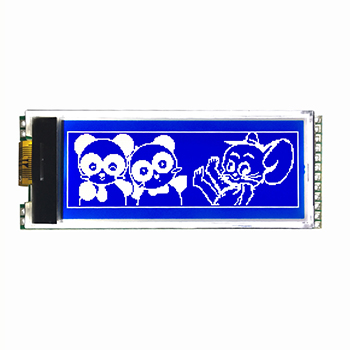

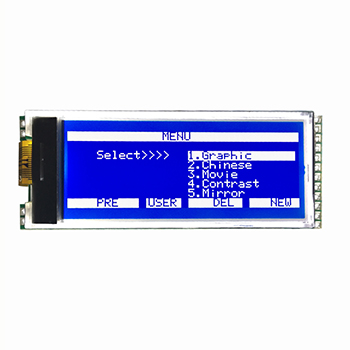

4.产品展示

JLX19264G-333-PN(不带字库)
