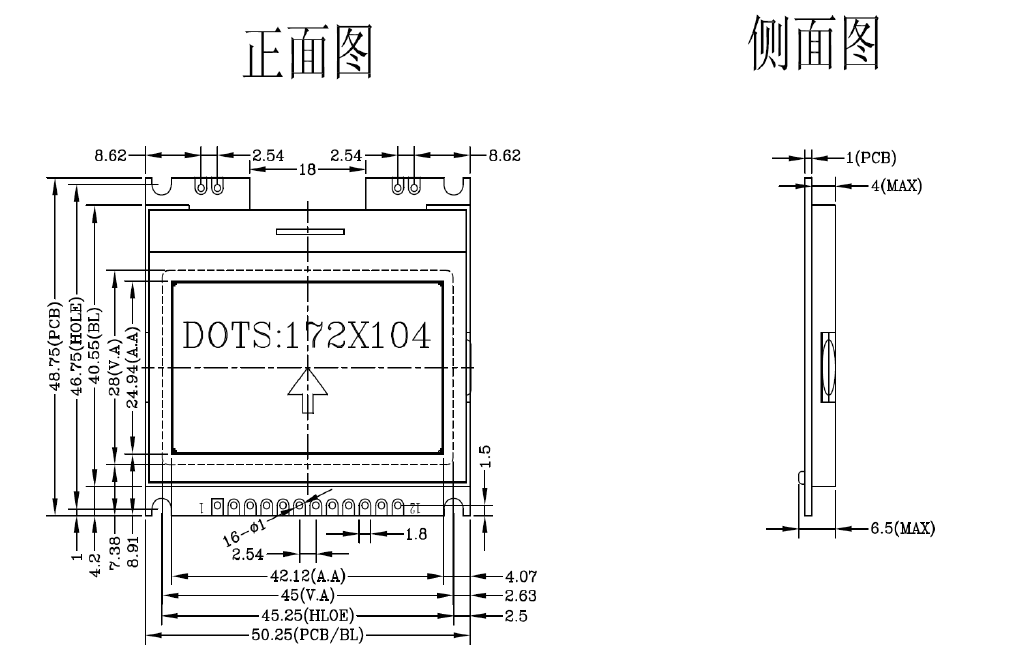

1.产品结构：

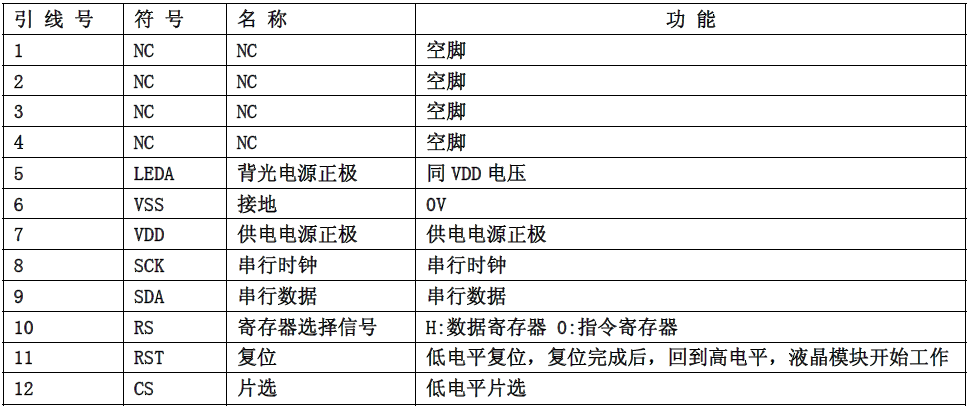

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式FPC。
2. IC 采用矽创公司ST75256,功能强大，稳定性好
3. 功耗低: 不带背光1mW（3.3V*0.3mA）,带背光不大于150mW（3.3V*45mA）;
4. 显示内容:
     （1）172*104 点阵单色图片，或其它小于172*104 点阵的单色图片;
     （2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可
显示10 字*6 行；
     （3）按照 8*16 点阵汉字来计算可显示21 字*6 行；
     （4）按照 5*8 点阵汉字来计算可显示21 字*13 行；
5.指令功能强: 可软件调对比度;
6.接口简单方便: 采用4 线SPI 串行接口。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

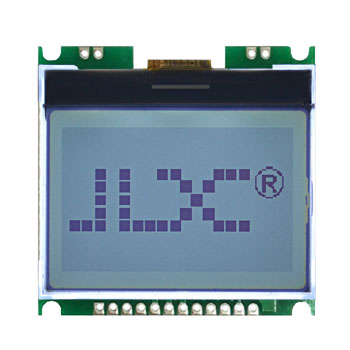

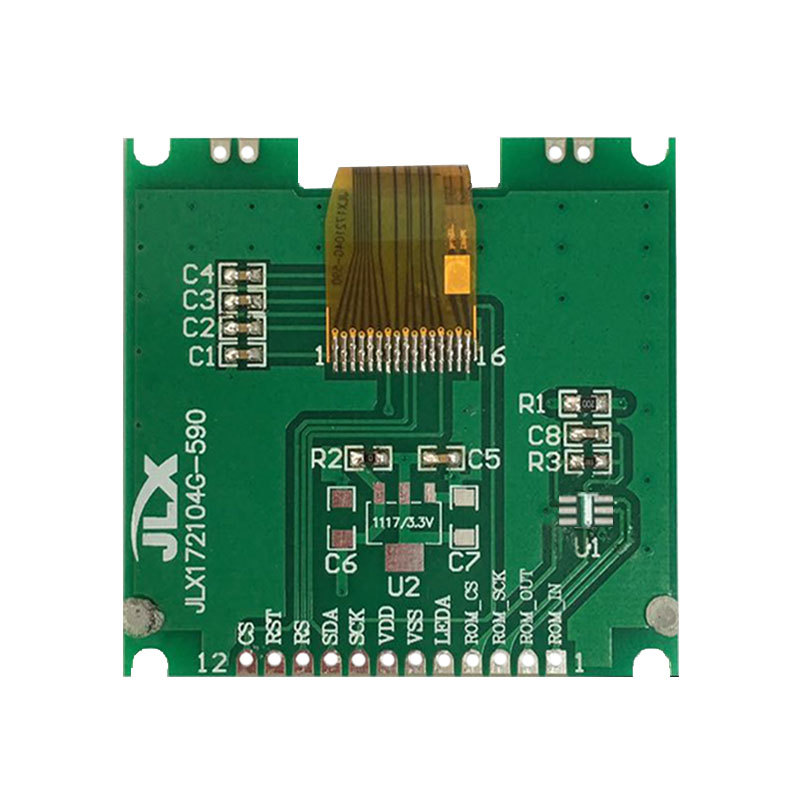

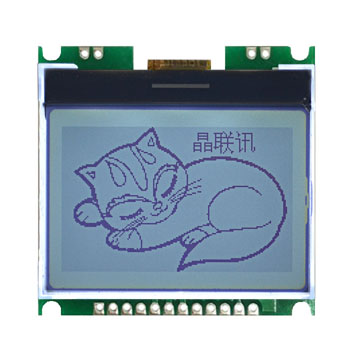

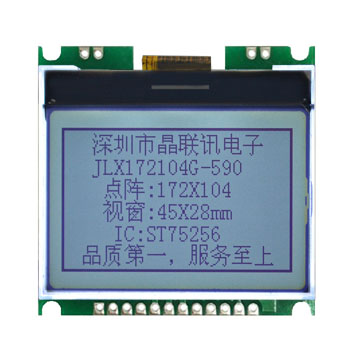

4.产品展示：

JLX172104G-590-PN（不带字库）
