JLX12848G-942-PC(带字库)
品名: 液晶模块

型号:JLX12848G-942-PC(带字库)

点阵:128*48

外形尺寸:59.7*38.2*4.7mm

视窗尺寸:53.2*21mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7567(驱动IC) +JLX-GB2312(字库IC)

应用范围: 各种仪器仪表上,考勤系统,门禁系统


详情

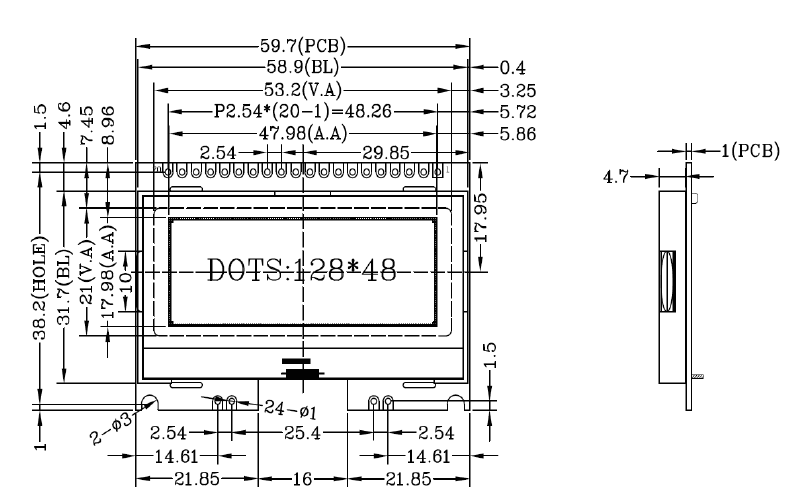

1.产品结构


2.引脚功能

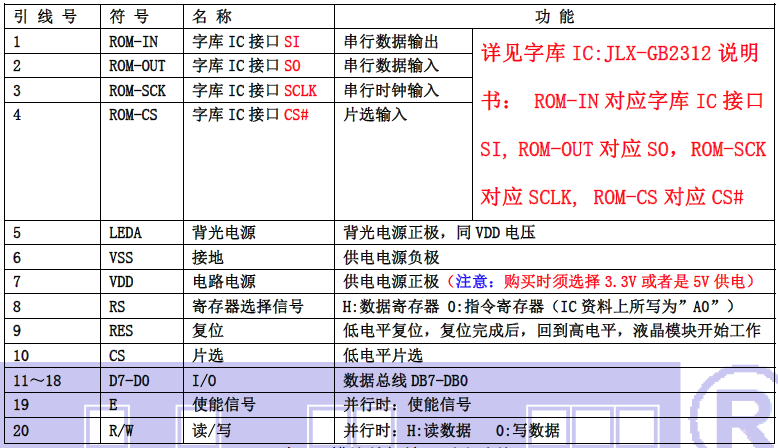

(1)模块并行接口引脚功能

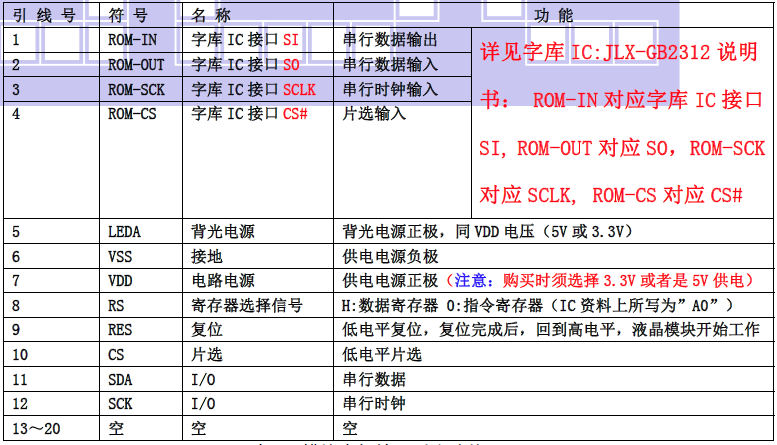

(2)串行时接口引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,焊接式 FPC。
2.IC 采用矽创公司 ST7567,功能强大,稳定性好
3. 功耗低: 不带背光 1mW(3.3V*0.3mA),带背光不大于 200mW(3.3V*60mA);

4.显示内容:
    (1) 128*48 点阵单色图片,或其它小于 128*48 点阵的单色图片;
    (2) 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8 字*3 行;

    (3) 按照 8*16 点阵汉字来计算可显示 16 字*3 行;
    (4) 按照 5*8 点阵汉字来计算可显示 21 字*6 行;
5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。
并口时:可以“读-改-写”;
6.接口简单方便: 采用 4 线 SPI 串行接口,或选择并口(6800 时序和 8080 时序可选)。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

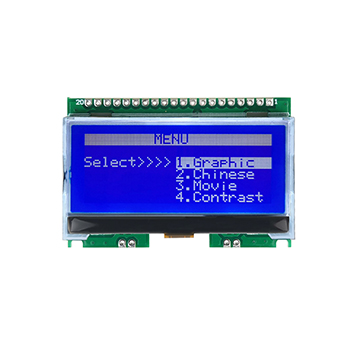

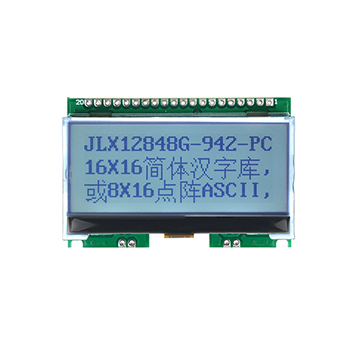

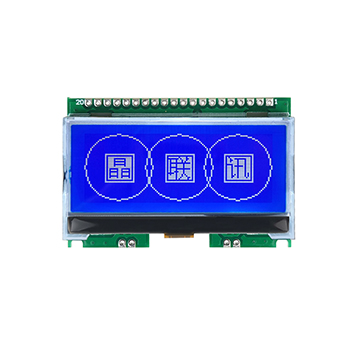

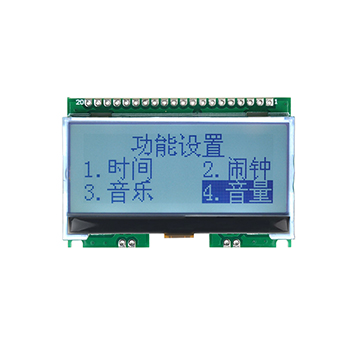

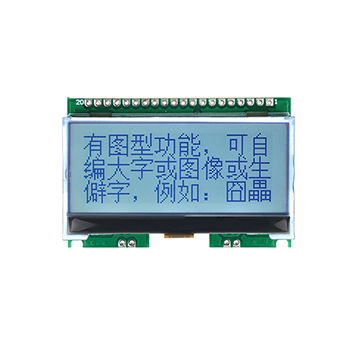

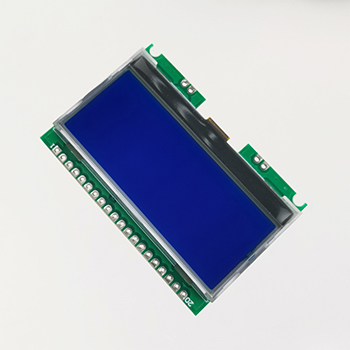

4.产品展示


JLX12848G-942-PC(带字库)
