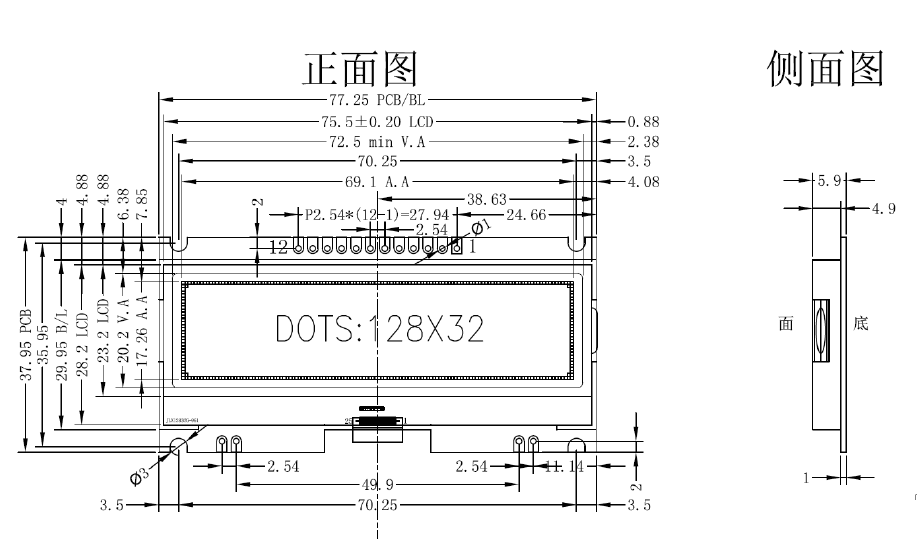

1.产品结构：

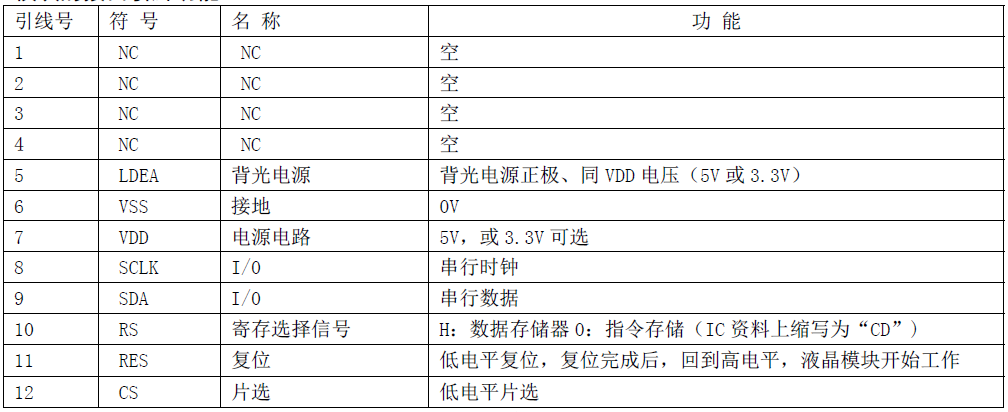

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式 FPC。
2. IC 采用矽创公司 ST7567A,功能强大，稳定性好
3.功耗低:1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于 100mW）;

4. 显示内容:
      ● 128*32 点阵单色图片;
      ● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*2 行。按照 12*12 点阵汉字来计算可显示 10 字/行*2 行。

5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。

6. 接口简单方便:可采用 4 线 SPI 串口
7.工作温度:-20℃ - 70℃;
8.工作温度:-30℃ - 80℃;

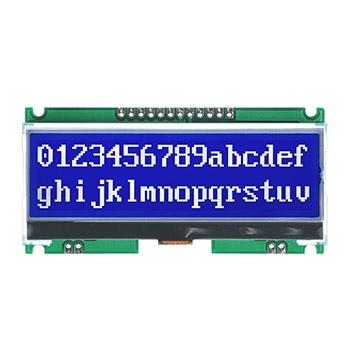

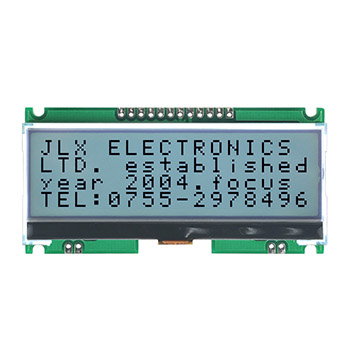

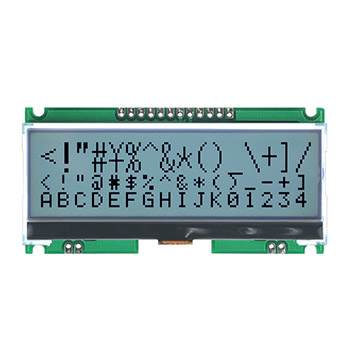

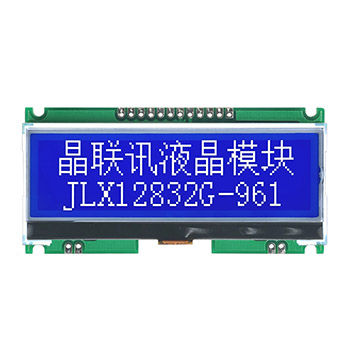

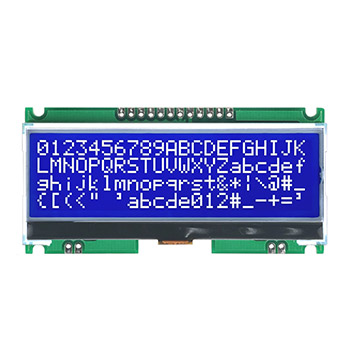

4.产品展示：

JLX12832G-961-PN（不带字库）
