JLX12832G-037-PN(不带汉字库)
品名: 液晶模块

型号:JLX12832G-037-PN(不带汉字库)

点阵:128*32

外形尺寸:67.7*36.0*6.0 mm

视窗尺寸:62.16*17.14 mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7567

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等
详情

1.产品结构

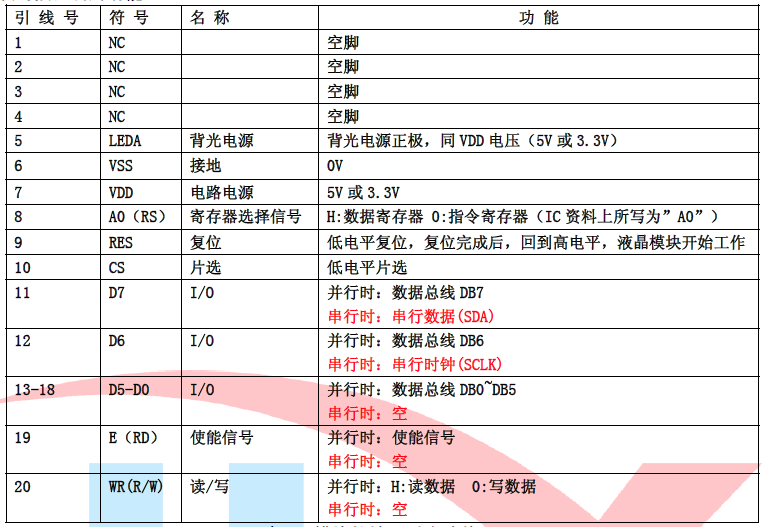

2.引脚功能


3.产品特点

1. 结构牢:背光带有挡墙和 PCB;
2.IC 采用 ST7567,功能强大,稳定性好
3.功耗低: 不带背光 1mW(3.3V*0.3mA),带背光不大于 150mW(3.3V*45mA);

4. 显示内容:
   (1) 128*32 点阵单色图片,或其它小于 128*32 点阵的单色图片;
   (2) 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8 字*2 行;

   (3) 按照 12*12 点阵汉字来计算可显示 10 字*2 行;
   (4) 按照 8*16 点阵汉字来计算可显示 16 字*2 行;
   (5) 按照 5*8 点阵汉字来计算可显示 21 字*4 行;
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。
并口时:可以“读-改-写”;
6. 接口简单方便:采用 4 线 SPI 串行接口,或选择并口(6800 时序和 8080 时序可选)。
7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

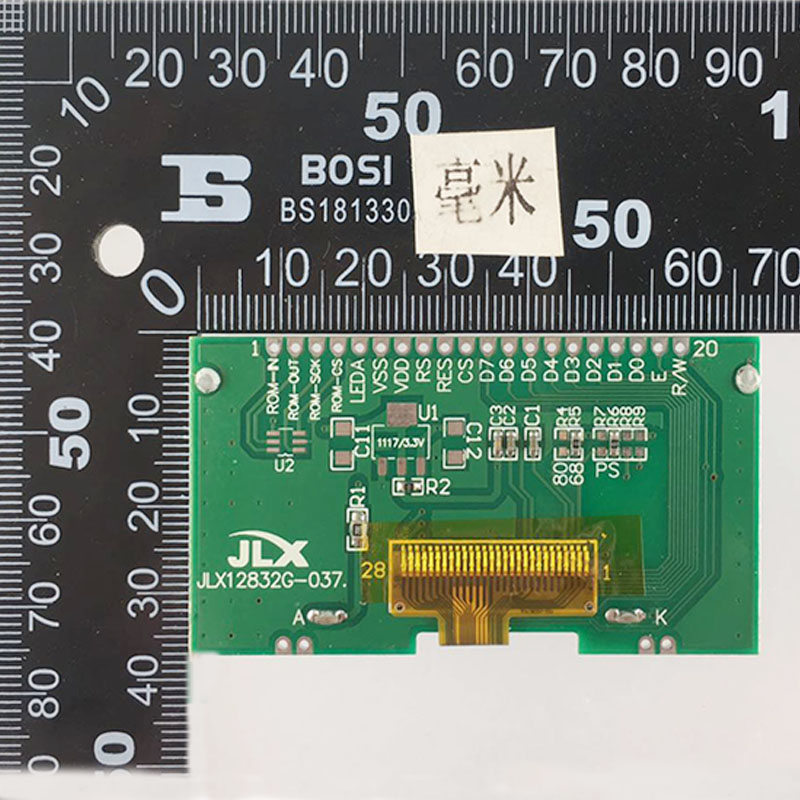

4.产品展示

JLX12832G-037-PN(不带字库)
